Автоматизированная система управления индивидуальным тепловым пунктом жилого дома

журнал "Председатель ЖКХ" №2/2012

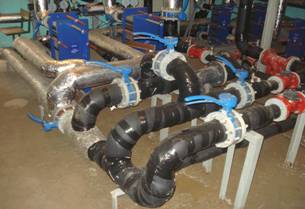

Автоматизированная система управления индивидуальным тепловым пунктом (ИТП) предназначена для управления процессом теплоснабжения и горячего водоснабжения жилого многоэтажного дома.

Цели внедрения

Повышение надежности, качества и экономичности теплоснабжения и горячего водоснабжения жилого дома за счет:

• оптимизации температурного режима теплоснабжения
• предотвращения аварий и снижения ущерба от возможных аварий в тепловом пункте жилого дома вследствие автоматической диагностики аппаратных и программных средств системы, перехода к «безлюдной» технологии управления, уменьшения влияния «человеческого» фактора.

Функции системы

• Измерение сигналов с аналоговых и дискретных датчиков ИТП, формирование управляющих дискретных сигналов на исполнительные механизмы ИТП (насосы, регулирующие клапаны)
• Автоматическое управление насосами циркуляции отопительной воды на жилые и офисные помещения, циркуляционными насосами ГВС, насосом подпитки системы отопления:
  • защита насосов от «сухого хода»
  • автоматический ввод резервного насоса
  • попеременная работа основного и резервного насоса для обеспечения равномерной выработки их ресурсов
  • включение и отключение насоса подпитки системы отопления по дискретным сигналам датчика – реле давления (низкое/высокое давление в системе отопления)
  • включение и отключение насосов по программе
  • управление регулирующими клапанами с кнопочного поста управления, размещаемого на лицевой панели шкафа автоматики

• Автоматическое регулирование температур отопительной воды на жилые и нежилые помещения дома с коррекцией по температуре наружного воздуха
• Автоматическое регулирование температуры системы горячего водоснабжения
• Вывод (отображение) на жидкокристаллическом экране панели оператора шкафа автоматики измеряемых и настроечных аналоговых и дискретных параметров, сигнализаций, виртуальных кнопок управления оборудованием ИТП.

Архитектура

1-й уровень включает в себя аналоговые и дискретные датчики (датчики температуры, давления, датчики положения и состояния оборудования ИТП), исполнительные механизмы (регулирующие клапаны, насосы)
2- уровень представлен шкафом автоматики ИТП на базе микропроцессорного контроллера DevLink^®-C1000 и модулей ввода/вывода аналоговых и дискретных сигналов.

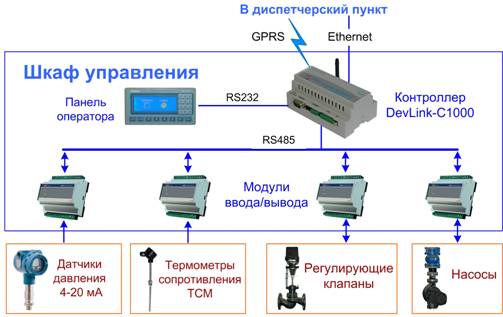

Структурная схема АСУ ТП ИТП жилого дома

Компоненты системы

• Аналоговые (датчики температуры и давления) и дискретные датчики («сухой контакт»)
• Исполнительные механизмы (насосы, регулирующие клапаны)
• Шкаф автоматики ИТП с микропроцессорным контроллером DevLink-C1000 и MDS-модулями ввода/вывода аналоговых и дискретных сигналов
• Программное обеспечение контроллера.

Информационная мощность системы

• аналоговых измерительных каналов – 10
• дискретных измерительных каналов – 45
• контуров регулирования – 3
• каналов управления насосами – 7.

Отличительные особенности

• реализация информационно-вычислительных и управляющих функций с применением типовых проектных решений фирмы «КРУГ» для объектов ЖКХ
• применение серийно выпускаемого микропроцессорного контроллера DevLink^®-C1000.

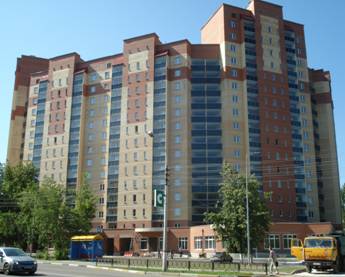

Одна из показательных подобных систем функционирует в г. Раменское Московской области в домах № 26-30 по ул. Чугунова. Внедрение системы обеспечило надежное, качественное и экономичное теплоснабжение и горячее водоснабжение жилого дома за счет автоматизации функций контроля и управления технологическими процессами и перехода к «безлюдной» технологии управления.

Ладугин Денис Витальевич, ведущий специалист Инженерного Центра НПФ «КРУГ»
