Полномасштабная автоматизация турбоагрегата ст. №1 Самарской ГРЭС

журнал «Автоматизация и ИТ в энергетике» №9/2011

На Самарской ГРЭС введена в опытную эксплуатацию автоматизированная система управления технологическим процессом турбоагрегата ПТ-12-2,9/0,6 номинальной электрической мощностью 12 МВт. АСУ ТП выполнена на базе ПТК «КРУГ-2000».

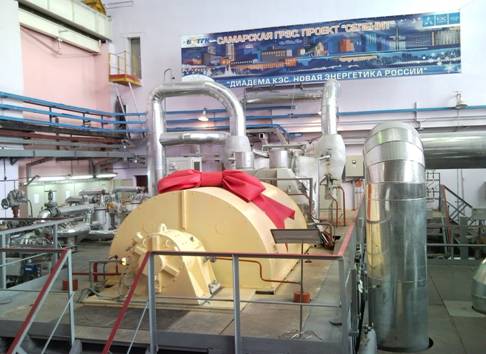

Самарская ГРЭС (ТГК-7) снабжает тепловой энергией центральные районы г. Самары. Турбогенератор ст. №1 Самарской ГРЭС с комплектом теплофикационного оборудования предназначен для замены устаревшей и выработавшей ресурс турбины.

ЦЕЛИ ВНЕДРЕНИЯ АСУ ТП

• повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
• реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
• улучшение условий работы оперативного персонала.

ФУНКЦИИ

• Измерение и контроль технологических параметров

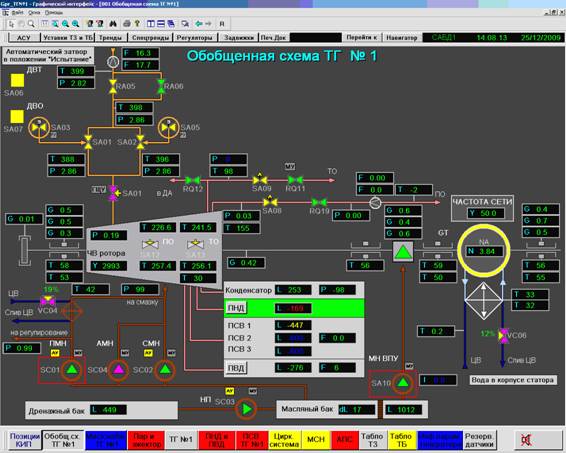

• Представление данных оперативному и обслуживающему персоналу
• Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
• Дистанционное управление исполнительными механизмами
• Регулирование технологических параметров
• Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
• Архивирование данных
• Ведение протоколов предаварийных и послеаварийных ситуаций
• Коррекция времени абонентов АСУ ТП от источника единого времени
• Защита от несанкционированного доступа к функциям системы
• Диагностика состояния программно-технического комплекса.

АРХИТЕКТУРА И КОМПОНЕНТЫ

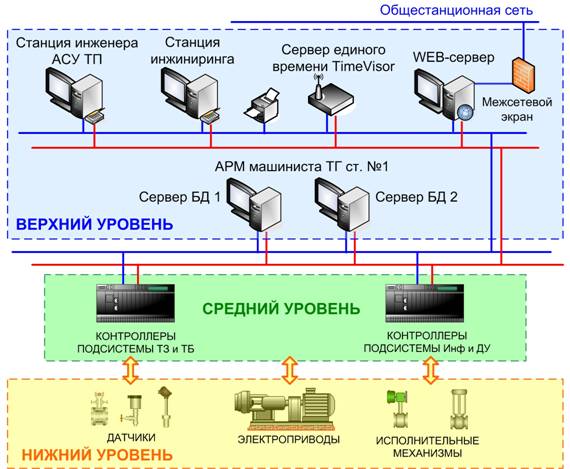

АСУ ТП ТГ-1 имеет трехуровневую архитектуру.
Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень организован с использованием промышленных РС-совместимых контроллеров. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования контроллеров. Контроллеры информационной подсистемы выполнены по схеме «горячего» резервирования процессорной части. Контроллеры размещены в шкафах управления RITTAL.

Верхний уровеньАСУ ТП ТГ-1 представлен 100% резервируемым АРМ машиниста (Сервер БД 1 и Сервер БД 2), АРМ инженера АСУ ТП, станцией инжиниринга, сервером единого времени и WEB‑сервером. На станции инжиниринга и АРМ инженера АСУ ТП установлено ПО «Станция оператора/Станция архивирования – Клиент» с поддержкой многосерверного доступа для организации возможности мониторинга и управления с данных мест сразу нескольких АСУ ТП (ТГ ст. №1, ст. №3, к/а ст.№1, ст.№4, ст.№5). На станции инжиниринга также установлено ПО «Среда программирования контроллера» и «Станция инжиниринга». WEB-сервер предоставляет возможность другим абонентам Самарской ГРЭС просматривать информацию абонентов ПТК «КРУГ-2000» с помощью обычного Web-браузера.

Все оборудование верхнего уровня размещено в пультовых конструкциях серии КонсЭргоТМ. Оборудование верхнего уровня системы располагается в помещении «временного щита управления» (ВрЩУ).
Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает Сервер единого времени TimeVisor™, выполненный на базе одноплатного компьютера, служащего NTP-сервером, и GPS-приёмника для приема сигналов точного времени.
Необходимый уровень безопасности локальной сети обеспечивает межсетевой экран, который предотвращает несанкционированный доступ абонентов общестанционной сети к данным серверов.

В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA КРУГ-2000^® версии 3.0 под операционной системой MS Windows XP. Программное обеспечение контроллеров – под операционной системой Linux.

ИНФОРМАЦИОННАЯ МОЩНОСТЬ

• измеряемых аналоговых параметров – 169
• измеряемых входных дискретных параметров – 320
• выходных дискретных параметров – 207
• регуляторов с импульсным выходом – 10.

Фирма «КРУГ» ведет работы на объектах Самарской ГРЭС с 2002  года и осуществила ряд значительных внедрений: АСУ ТП котлоагрегатов №4, №5; АСУ ТП турбогенераторов ст. № 1 , № 3; САУГ котлоагрегата ст. №1; система дистанционного наблюдения на базе ПО Wed-Контроль™.

Гаврик В.Ф. – главный инженер проекта Инженерного Центра НПФ «КРУГ»
Салитов А.В. – ведущий специалист Инженерного Центра НПФ «КРУГ»
