Шкафы управления водопроводными насосными станциями

Шкафы управления водопроводными насосными станциями (ШУ ВНС) предназначены для автоматизации процесса управления работой насосных станций 1-го и 2-го подъёма как локально, так и в составе интегрированных систем диспетчерского управления водоснабжением (водоканалом) населенного пункта за счет поддержки контроллером DevLink-C1000 (является основным элементом шкафа) широкого спектра открытых протоколов обмена данными.

Назначение

• Сбор, накопление и анализ данных о режимах работы оборудования ВНС и трубопроводов
• Автоматизированное и автоматическое управления оборудованием ВНС, в т.ч. с использованием частотных преобразователей (ЧП)
• Снижение операционных расходов, переход к безлюдной технологии с отказом от постоянного присутствия в насосной оперативного обслуживающего персонала
• Повышение эффективности работы персонала по ремонту и техническому обслуживанию оборудования
• Передача данных на верхний уровень в SCADA КРУГ-2000 и в сторонние информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), ModBus RTU/TCP и др.
• Предоставление оперативному персоналу собранной информации «по месту» с помощью панели управления

Функции

• Контроль давления до и после ВНС
• Контроль температуры и расхода воды, проходящих через насосную
• Контроль и сигнализация аварийных ситуаций: утечки и затопление, низкое давление воды, пожар и т.д.
• Автоматическое регулирование заданного уровня давления воды на выходе насосной
• Контроль состояния, управление (в т.ч. с помощью ЧП) и подсчет наработки насосных агрегатов
• Оперативный контроль за техническим состоянием оборудования и средств автоматизации (самодиагностика)
• Автоматизированный опрос подключенных к ШУ ВНС приборов учета по проводным цифровым каналам связи (RS232, RS485), хранение полученных данных, в т.ч. архивных
• Возможность удаленной настройки приборов учета с помощью стандартной программы для конфигурации от производителя путем предоставления к нему прямого доступа (драйвер-шлюз)
• Возможность формирования собственных быстрых архивов (трендов) дискретностью до 50 мсек путем присвоения метки времени к оперативным данным (DA) и сохранения этих данных в памяти контроллера
• Возможность подключения к контроллеру пожарных и охранных шлейфов (без сертификации в качестве охранно-пожарной сигнализации)
• Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи
• Возможность аппаратного резервирования контроллера DevLink-C1000 по одной из следующих схем:
  • Без резервирования контроллеров (одиночный режим работы)
  • 100% «горячее» резервирование процессорных модулей
  • 100% «горячее» резервирование контроллеров
• Высокоточная синхронизация времени как контроллера ШУ ВНС, так и подключенных к нему приборов учетов (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера, так и от Глобальных Навигационных Спутниковых Систем (ГНСС) GPS или ГЛОНАСС (опция – необходимо подключение специальной антенны).

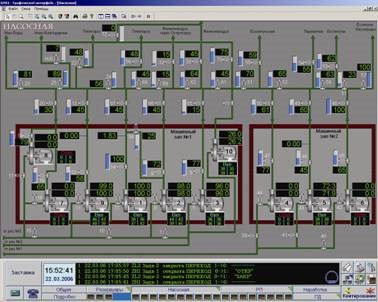

Типовой видеокадр «Управление насосной»

Характеристики

Шкаф управления ВНС состоит из следующих основных компонентов:

1. Контроллер DevLink-C1000 – универсальный свободно программируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает весь вышеуказанный функционал
2. Модули ввода-вывода серии DevLink-A10, предназначенные для подключения цепей датчиков и исполнительных механизмов
3. Блоки питания ~220В/=24В для питания контроллера, цепей датчиков и интерфейсов приборов учета. Блоки питания оснащены аккумуляторными батареями, обеспечивающими возможность автономной работы шкафа управления в течение не менее 30 минут при пропадании питания на вводах.
4. Панель управления для индикации собранных данных «по месту»

ШУ ВНС может комплектоваться шкафами расширения со следующим установленным дополнительным оборудованием:

1. Частотными преобразователями для управления насосными агрегатами
2. Приборами учета электроэнергии
3. Приборами учета расхода воды
4. Иным дополнительным оборудованием

Типовой шкаф управления ВНС рассчитан на работу с 3-мя насосами, однако по запросу он может быть адаптирован под другое количество насосов.

Преимущества

• Простота монтажа и подключения ШУ ВНС
• Возможность легкой интеграции ШУ ВНС практически в любые информационно-управляющие системы за счет поддержки широкого спектра открытых протоколов обмена
• Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000
• Возможность реализации универсального решения «4 в 1», выполняющее функции:
  • автоматического управления оборудованием ВНС, в т.ч. с целью перехода на «безлюдные технологии»
  • организации учета энергоресурсов
  • функции пожарной сигнализации
  • функции охранной сигнализации
