Шкафы управления канализационными насосными станциями
Шкафы управления канализационными насосными станциями (ШУ КНС) предназначены для автоматизации процесса управления работой группы насосных агрегатов (два и более) и иного оборудования насосной.
ШУ КНС могут функционировать как независимо, так и в составе интегрированных систем диспетчерского управления водоотведением (водоканалом) населенного пункта. Это обеспечивается за счет поддержки контроллером DevLink-C1000 (является основным элементом шкафа) широкого спектра открытых протоколов обмена данными.
Назначение
ШУ КНС устанавливается непосредственно в павильоне канализационной насосной станции и предназначен для
- сбора, накопления и анализа данных о режимах работы оборудования КНС
- автоматизированного и автоматического управления оборудованием КНС: насосных агрегатов, дренажных насосов, системой вентиляции и др.
- снижения операционных расходов путем перехода к безлюдной технологии с отказом от постоянного присутствия в насосной оперативного обслуживающего персонала
- повышения эффективности работы персонала по ремонту и техническому обслуживанию оборудования
- передачи данных на верхний уровень в SCADA КРУГ-2000 и в сторонние информационно-управляющие системы, в т.ч. с использованием открытых протоколов обмена данными OPC (DA, HDA), ModBus RTU/TCP и др.
- предоставления оперативному персоналу возможности управления оборудованием КНС «по месту» с помощью сенсорной панели

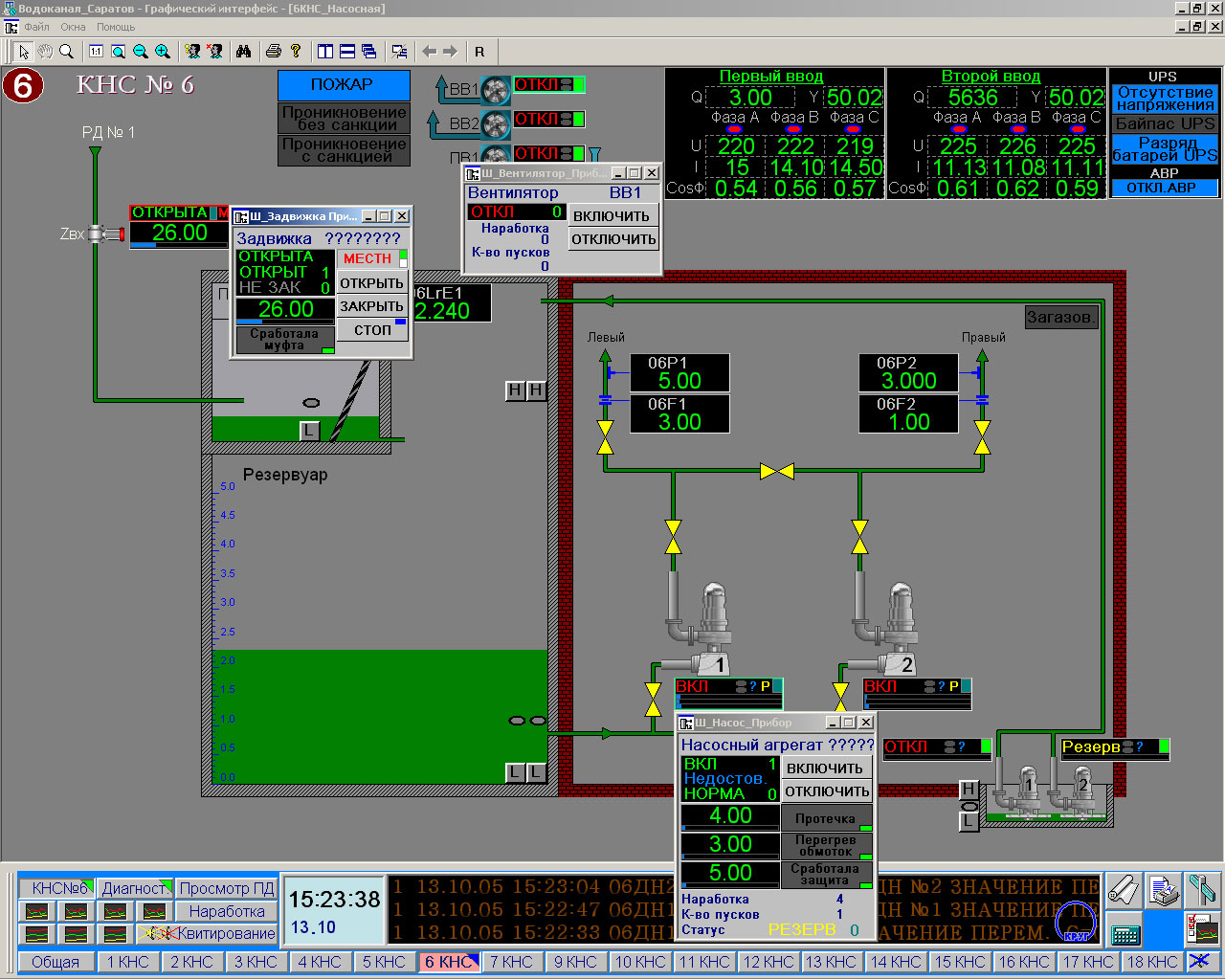

Типовой видеокадр «Управление КНС с двумя насосами»,
реализованный на SCADA КРУГ-2000 для работы с ШУ КНС
Функции
- Измерение уровня стоков в приемном резервуаре
- Контроль и сигнализация аварийных ситуаций:
- утечки и затопление;
- предаварийный/авариный уровень в приемном резервуаре, приемной корзине и дренажном приямке;
- пожар;
- загазованность в технологических помещениях насосной;
- санкционированный/несанкционированный доступ в КНС;
- и др.
- Автоматическое позиционное регулирование уровня стоков в приемном резервуаре и дренажном приямке
- Контроль номинальной производительности насосных агрегатов
- Контроль состояния, управление и подсчет наработки насосных агрегатов, приточных и вытяжных вентиляторов
- Оперативный контроль за техническим состоянием оборудования и средств автоматизации (самодиагностика)
- Автоматизированный учёт количества и качества потребляемой электроэнергии (до двух вводов) путем подключения электросчетчиков к контроллеру DevLink-C1000 по проводным цифровым каналам связи (RS232, RS485), хранение полученных данных (в т.ч. архивных)
- Возможность удаленной настройки электросчётчиков с помощью стандартного программного обеспечения от производителя путем предоставления к нему прямого доступа (драйвер-шлюз)
- Возможность формирования собственных быстрых архивов (трендов) с дискретностью до 50 мсек путем присвоения метки времени к оперативным данным и сохранения этих данных в памяти контроллера
- Возможность подключения к контроллеру пожарных и охранных шлейфов (без сертификации в качестве охранно-пожарной сигнализации)
- Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи
- Возможность аппаратного резервирования контроллера DevLink-C1000 по одной из следующих схем:
- Без резервирования контроллеров (одиночный режим работы)
- 100% «горячее» резервирование процессорных модулей (по доп. запросу)
- 100% «горячее» резервирование контроллеров (по доп. запросу)
- Высокоточная синхронизация времени как контроллера ШУ ТП, так и подключенных к нему электросчетчиков (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера.
Характеристики
Шкаф управления КНС состоит из следующих основных компонентов:
- Контроллер DevLink-C1000 – универсальный свободно программируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает весь вышеуказанный функционал
- Модули ввода-вывода серии DevLink-A10, предназначенные для подключения цепей датчиков и исполнительных механизмов
- Блоки питания ~220В/=24В для питания контроллера, цепей датчиков и интерфейсов приборов учета. Блоки питания оснащены аккумуляторными батареями (опция), обеспечивающими возможность автономной работы шкафа управления в течение не менее 30 минут при пропадании питания на вводах.
- Панель управления для индикации собранных данных «по месту»
- Питание ШУ ТП осуществляется от сети ~220В, 50 Гц
ШУ КНС может дополнительно комплектоваться приборами учета электроэнергии (электросчётчиками) и иным дополнительным оборудованием, расположенным вне шкафа.
Типовой шкаф управления КНС рассчитан на работу с 2-мя или 3-мя насосами, однако по запросу он может быть адаптирован под другое количество насосных агрегатов.
Преимущества
- Простота монтажа и подключения ШУ КНС
- Возможность легкой интеграции ШУ КНС практически в любые информационно-управляющие системы за счет поддержки широкого спектра открытых протоколов обмена
- Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000
- Возможность реализации универсального решения «4 в 1», выполняющего функции:
- автоматического управления оборудованием КНС, в т.ч. с целью перехода на «безлюдные технологии»
- организация учета потребляемой электроэнергии
- функции пожарной сигнализации
- функции охранной сигнализации
