Шкафы автоматического ввода резерва питания (АВР)
Назначение
Шкафы АВР предназначены для установки на объектах особой группы электроприемников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления.
Принцип работы

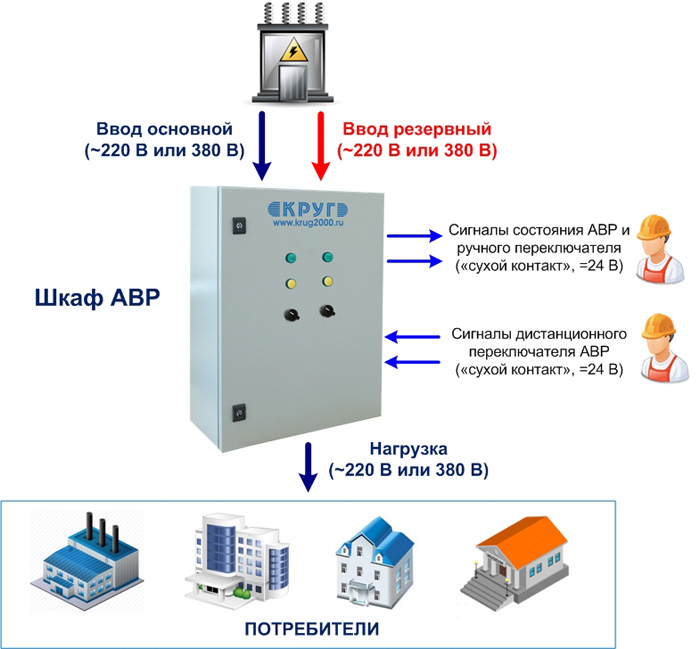

Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения осуществляется в цепи основного (ВВОД №1) источника питания АВР. В случае пропадания напряжения на основном вводе АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не допускает одновременное включение разных ВВОДов, что позволяет избежать короткого замыкания фаз с разными потенциалами.
Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат на него. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный.
Преимущества
- Гарантированное переключение на резервное питание
- Высокая надежность, основанная на современных технологиях
- Автоматический режим работы
- Большое количество контролируемых параметров
- Минимальные требования к обслуживанию
- Оптимальное соотношение цена / качество.
Органы управления и индикации
На лицевой панели шкафа установлены:
- световые индикаторы, сигнализирующие о наличии питания на вводах и состоянии АВР
- переключатели, предназначенные для выбора режима работы (автоматический и ручной), а в ручном режиме – для выбора работы от определенного ввода.
Также при необходимости возможен вывод дополнительной сигнализации с помощью СК – в операторную или на информационное табло (опция).

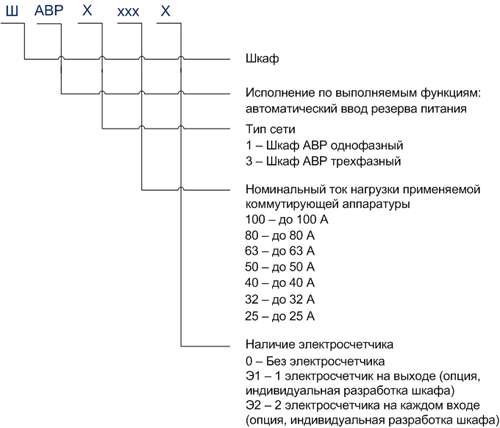

Модификации шкафов
- Все модификации шкафов АВР комплектуются автоматикой отечественного производства.
- Возможно изготовление шкафов АВР, отличных от типовых модификаций по заданию Заказчика.
Шкафы АВР трехфазные (серия АВР3)
Линейка шкафов АВР3
Шкафы АВР3 предназначены для переключения трехфазной нагрузки с основного ввода на резервный. Типовые модификации трехфазных шкафов АВР3 разработаны в зависимости от мощности и тока.
| Модификация шкафа | Максимальная мощность, кВт | Максимальный ток, А | Габаритные размеры (ВхШхГ), мм |
|---|---|---|---|
| АВР3-100-0 | до 50 | до 100 | 700 x 500 x 250 |
| АВР3-80-0 | до 40 | до 80 | 700 x 500 x 250 |
| АВР3-63-0 | до 30 | до 63 | 500 x 400 x 200 |
| АВР3-50-0 | до 25 | до 50 | 500 x 400 x 200 |
| АВР3-40-0 | до 20 | до 40 | 500 x 400 x 200 |
| АВР3-32-0 | до 16 | до 32 | 400 x 300 x 200 |
| АВР3-25-0 | до 12 | до 25 | 400 x 300 x 200 |
Основные технические характеристики
| Номинальное рабочее напряжение Ue | 380 В |
| Номинальное рабочее напряжение Ue цепей управления | 220 В |
| Уровень защиты от пыли и влаги | IP54 |
| Рабочая температура | от –5°С до +40°С |
Дополнительные опции
| Тип | Описание |
|---|---|
| ПКЛ-11 | Приставка контактная ПКЛ-11-УХЛ4 |
Возможность вывода сигналов типа «сухой контакт» о режиме работы АВР.
Контролируемые параметры
- Контроль трехфазного напряжения в четырехпроводных сетях с нейтралью
- Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)
- Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль «слипания» фаз.
Шкаф АВР однофазный (серия АВР1)
Назначение
Шкаф АВР1 предназначен для переключения однофазной нагрузки с основного ввода на резервный.
Принцип действия
Принцип действия основан на наличии напряжения на промежуточном реле, за счет которого производится переключение.
Модификации
Однофазный шкаф АВР1 имеет только одну модификацию в зависимости от мощности и тока.
| Модификация шкафа | Максимальная мощность, кВт | Максимальный ток, А | Габаритные размеры (ВхШхГ), мм |
|---|---|---|---|
| АВР1-25-0 | до 4,5 | до 25 | 400 x 300 x 200 |
Основные технические характеристики
| Номинальное рабочее напряжение Ue | 220 В |
| Номинальное рабочее напряжение Ue цепей управления | 220 В |
| Уровень защиты от пыли и влаги | IP54 |
| Рабочая температура | от –5°С до +40°С |
Контролируемые параметры
Контроль параметров для однофазного АВР не осуществляется.
