Шкафы сбора данных с приборов учета для промышленных предприятий (шкафы учета)
Базовым элементом шкафов сбора данных (ШСД) является промышленный контроллер DevLink-C1000®. Данный контроллер поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать ШСД практически в любую информационно-управляющую систему Заказчика.
Назначение
- Сбор оперативных и архивных данных с приборов учета всех типов энергоресурсов, установленных на предприятиях Заказчиков
полный перечень поддерживаемых приборов учета - Сбор данных с «физических» дискретных и аналоговых датчиков (опция)
- Управление исполнительными механизмами (опция)
- Промежуточная алгоритмическая обработка собранных данных
- Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000® по специализированным каналам связи
- Регистрация и промежуточное хранение собранных данных
- Предоставление оперативному персоналу собранной информации «по месту» с помощью панели управления.
Функции
- Автоматизированный опрос подключенных к ШСД приборов учета по проводным цифровым каналам связи (RS232, RS485) и «физических» датчиков, хранение полученных данных, в т.ч. архивных
- Формирование собственных архивов (трендов) путем присвоения метки времени к полученным из прибора учета оперативным данным (DA) и сохранения этих данных в памяти контроллера
- Удаленная настройка приборов учета с помощью стандартной программы для конфигурации от производителя путем предоставления к нему прямого доступа (драйвер-шлюз)
- Технический учет тепла и газа непосредственно на контроллере (модули «Учет тепла», «Учет газа»)
- Дистанционное ограничение подачи энергоресурса (если данный функционал поддерживается прибором учета)
- Индикация данных, собранных с приборов учета и «физических» датчиков «по месту» с помощью панели управления, установленной непосредственно в шкафу
- Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи
- Передача на верхний уровень и панель управления для индикации «по месту» технологической сигнализации по количественным и качественным параметрам энергоресурсов и сигнализации состояния оборудования шкафа (самодиагностика)
- Высокоточная синхронизация времени как контроллера ШСД, так и подключенных к нему приборов учетов (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера, так и от Глобальных Навигационных Спутниковых Систем (ГНСС) GPS или ГЛОНАСС (опция – необходимо подключение специальной антенны).

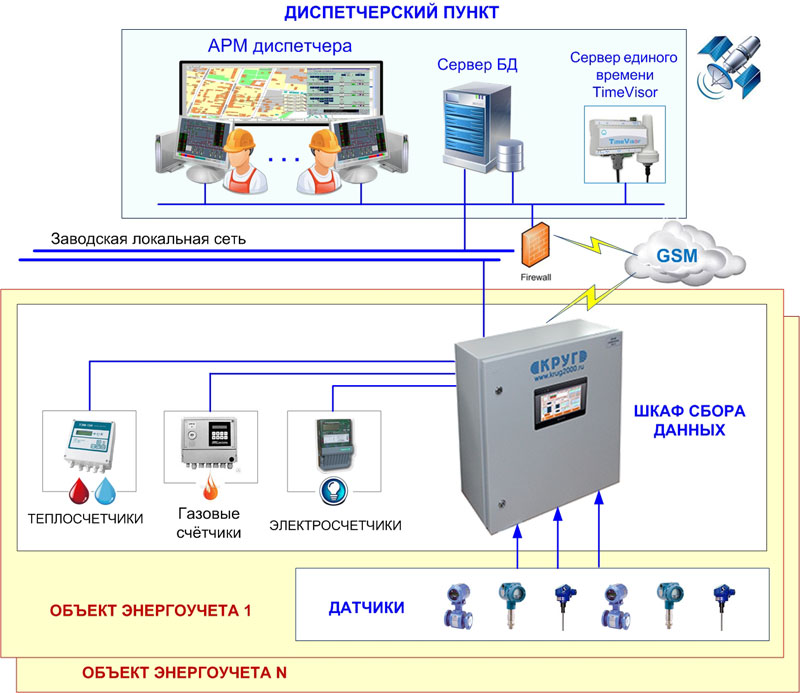

Типовая структурная схема системы сбора данных с приборов учета (АСТУЭ) на базе ШСД
Компоненты
Шкаф сбора данных состоит из следующих основных компонентов:
- Контроллер DevLink-C1000 – универсальный свободно программируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает практически весь вышеуказанный функционал
- Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета
- Панель управления для индикации собранных данных «по месту».
Преимущества
- Простота монтажа и развертывания систем учета на базе шкафов сбора данных (шкафов учета)
- Возможность легкого встраивания ШСД в эксплуатирующиеся у Заказчика автоматизированные информационно-управляющие системы
- Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000
- Широкий спектр функционала, который может выполняться ШСД – от простого сбора данных до автоматизированного управления.
Модификации шкафов сбора данных
| Модификация шкафа* |
IP, °t эксплу-атации |
Макс. кол-во ПУ | Макс. кол-во сигналов |
Панель управ- ления |
Связь с ВУ | Дополнительные опции | |||
|---|---|---|---|---|---|---|---|---|---|
| RS232 | RS485 | AI | DI | DO | |||||
| У0-0-0-0-0 |
IP54, -40…+60°C | 2 | 128 | - | 4(12В) | 2(12В) | - | Eth |
Синхронизация времени по сигналам от ГНСС ГЛОНАСС/GPS: а) антенна подключается непосредственно к контроллеру б) использование Сервера единого времени (NTP-сервер) TimeVisor (дополнительно установлен в шкафу) |
| У0-G-0-0-0 |
IP54, -40…+60°C |
2 | 128 | - | 4(12В) | 2(12В) | - | Eth/GSM | |
| У24В-0-0-P-0 |
IP54, -40…+60°C |
2 | 128 | - | 4(12В) | 2(12В) | + | Eth | |
| У24В-G-0-P-0 |
IP54, -40…+60°C |
2 | 128 | - | 4(12В) | 2(12В) | + | Eth/GSM | |
| У24В-0-I/O-0-0 |
IP54, -40…+60°C |
2 | 128 | 8 | 4(12В) | 2(12В) | - | Eth | |
| 6 DI/DO(24В) | |||||||||
| У24В-G-I/O-0-0 |
IP54, -40…+60°C |
2 | 128 | 8 | 4(12В) | 2(12В) | - | Eth/GSM | |
| 6 DI/DO(24В) | |||||||||
| У24В-0-I/O-P-0 |
IP54, -40…+60°C |
2 | 128 | 8 | 4(12В) | 2(12В) | + | Eth | |
| 6 DI/DO(24В) | |||||||||
| У24В-G-I/O-P-0 |
IP54, -40…+60°C |
2 | 128 | 8 | 4(12В) | 2(12В) | + | Eth/GSM | |
| 6 DI/DO(24В) | |||||||||
* Кодировка модификации шкафа: УХ-х-х-х-х
- У – шкаф учета
-
24В – наличие блока питания ~220/=24В
0 – отсутствие блока питания ~220/=24В -
G – встроенный GSM-модуль
0 – отсутствие встроенного GSM-модуля -
I/O – дополнительный ввод/вывода (плата)
0 – отсутствие встроенного ввода-вывода -
P – сенсорная панель управления «по месту»
0 – отсутствие панели управления -
T – в шкафу дополнительно установлен СЕВ TimeVisor для приема сигналов точного времени от ГЛОНАСС/GPS
0 – отсутствие средств синхронизации времени от ГЛОНАСС/GPS
