Шкафы управления индивидуальными и центральными теплопунктами
Шкафы управления индивидуальными и центральными тепловыми пунктами (ШУ ТП) предназначены для автоматизации процесса управления работой теплопунктов как локально, так и в составе интегрированных систем диспетчерского управления теплосетью населенного пункта за счет поддержки широкого спектра открытых протоколов обмена данными контроллером DevLink-C1000, который является основным элементом шкафа.
Назначение
- Сбор, накопление и анализ данных о режимах работы оборудования ТП и трубопроводов внутриквартальных тепловых сетей (для ЦТП), а также контроль качественных и количественных показателей распределяемой тепловой энергии для формирования корректирующих действий
- Автоматизированное и автоматическое управление оборудованием ТП, в т.ч. с использованием частотных преобразователей (ЧП)
- Снижение операционных расходов, переход к безлюдной технологии с отказом от постоянного присутствия в ТП оперативного обслуживающего персонала
- Повышение эффективности работы персонала по ремонту и техническому обслуживанию оборудования
- Передача данных на верхний уровень в SCADA КРУГ-2000 и в сторонние информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP и др.
- Предоставление оперативному персоналу собранной информации «по месту» с помощью панели управления
Функции
- Контроль давления, температуры и расхода в подающих и обратных трубопроводах на ТП, подающих и циркуляционных трубопроводах ГВС
- Автоматическое управление ТП: регулирование температуры ГВС потребителей, погодное регулирование температуры подачи теплоносителя потребителю, поддержание заданного уровня давления и др.
- Контроль состояния, управление (в т.ч. с помощью ЧП) и учёт наработки насосных агрегатов
- Сигнализация по превышению уставок параметров теплоносителя
- Оперативный контроль за техническим состоянием оборудования и средств автоматизации (самодиагностика)
- Автоматический мониторинг величины небаланса энергоресурсов
- Автоматизированный опрос подключенных к ШУ ТП приборов учета воды, тепловой и электрической энергии по проводным цифровым каналам связи (RS232, RS485, Ethernet), хранение полученных данных, в т.ч. архивных
- Возможность удаленной настройки приборов учета с помощью стандартной программы для конфигурации от производителя путем предоставления к нему прямого доступа (драйвер-шлюз)
- Возможность формирования собственных быстрых архивов (трендов) дискретностью до 50 мсек путем присвоения метки времени к оперативным данным (DA) и сохранения этих данных в памяти контроллера
- Возможность подключения к контроллеру пожарных и охранных систем (без сертификации в качестве охранно-пожарной сигнализации)
- Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи
- Возможность аппаратного резервирования контроллера DevLink-C1000 по одной из следующих схем:
- Без резервирования контроллеров (одиночный режим работы)
- 100% «горячее» резервирование процессорных модулей
- 100% «горячее» резервирование контроллеров
- Высокоточная синхронизация времени как контроллера ШУ ТП, так и подключенных к нему приборов учетов (если это позволяет их протокол обмена). Сигналы точного времени могут приниматься контроллером как от любого доступного в сети NTP-сервера, так и от Глобальных Навигационных Спутниковых Систем (ГНСС) GPS или ГЛОНАСС (опция – необходимо подключение специальной антенны).

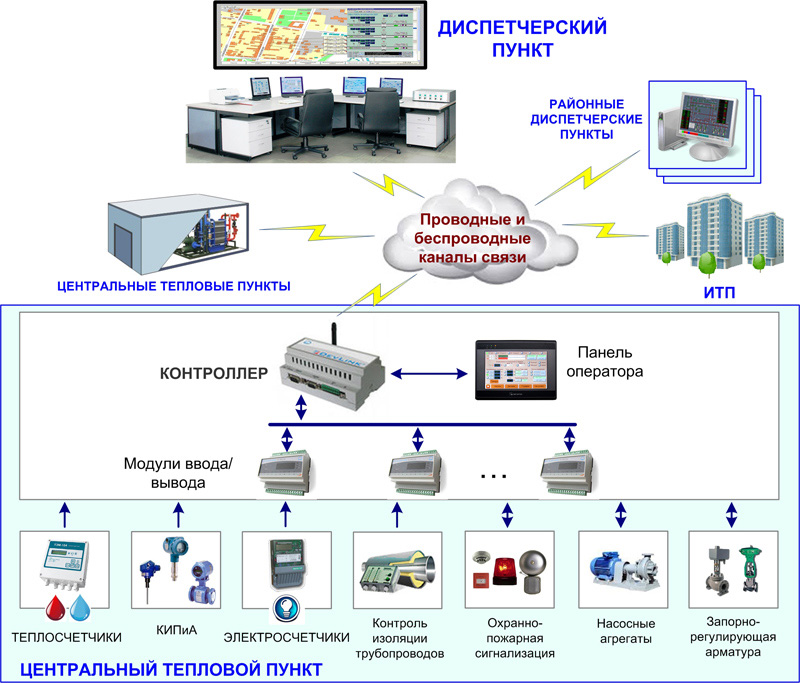

Типовая структурная схема автоматизированной системы диспетчерского управления (АСДУ) теплосетью на базе ШУ ТП
Характеристики
Шкаф управления теплопунктом из следующих основных компонентов:
- Контроллер DevLink-C1000 – универсальный свободно программируемый промышленный контроллер, который является основным элементом шкафа и обеспечивает практически весь вышеуказанный функционал
- Модули ввода-вывода серии DevLink-A10, предназначенные для подключения цепей датчиков и исполнительных механизмов
- Блоки питания ~220В/=24В для питания контроллера и цепей датчиков
- Сенсорная панель для индикации контролируемых параметров и возможности управления оборудованием по месту
- Питание ШУ ТП осуществляется от сети ~220В, 50 Гц
ШУ ТП может комплектоваться шкафами расширения, производимых компанией «КРУГ», со следующим установленным дополнительным оборудованием:
- Частотными преобразователями для управления насосными агрегатами
- Приборами учета электроэнергии
- Приборами учета расхода воды
- Приборами учета тепловой энергии
- Иным дополнительным оборудованием
Более подробные характеристики типовых ШУ ТП представлены в таблице 1.
Преимущества
- Простота монтажа и подключения шкафов управления ТП
- Возможность легкой интеграции ШУ ТП практически в любые информационно-управляющие системы за счет поддержки широкого спектра открытых протоколов обмена
- Интуитивно понятный интерфейс настройки, конфигурирования и программирования промышленного контроллера DevLink-C1000
- Возможность «аккумулирования» данных в одной системе и их передача на верхний уровень (диспетчерскую) по одному или двум (основной и резервный) каналам связи, без необходимости использования телекоммуникационного оборудования для отдельных подсистем (единая «точка входа» на объект).
Как результат – возможность реализации универсального решения «4 в 1», выполняющего функции:- автоматического управления оборудованием ТП, в т.ч. с целью перехода на «безлюдные технологии»
- организация учета энергоресурсов (электроэнергия, вода, тепло)
- функции пожарной сигнализации
- функции охранной сигнализации
Таблица 1 – Перечень модификаций шкафа управления тепловым пунктом
|
Характеристики:
Габариты:
2000(в) х 800(ш) х 600(г) IP54
Температура эксплуатации:
-40…+600C
Состав:
Контроллер DevLink-С1000
(1хGSM, 1хOneWire, 1хRS-232, 4хRS-485, 1хEthernet, 4хDI, 2xDO) Модули ввода-вывода DevLink-А10
Сенсорная панель оператора
|
|||||||
| Модификация шкафа | Описание (назначение) | управление ЦТП | управление ИТП | 1-ступенчатое присоединение водоподогрев. ГВС | 2-ступенчатое присоединение водоподогрев. ГВС | независимое присоединение СО | регулирование расхода теплоты на СО |
|---|---|---|---|---|---|---|---|
| ШУ ТП 1 | ШУ для управления ЦТП/ИТП с одноступенчатой система присоединения водоподогревателей ГВС с автоматическим регулированием расхода теплоты на отопление и зависимым присоединением СО | ||||||
| ШУ ТП 2 | ШУ для управления ЦТП/ИТП с двухступенчатой системой присоединения водоподогревателей ГВС для жилых и общественных зданий и жилых микрорайонов с зависимым присоединением СО | ||||||
| ШУ ТП 3 | ШУ для управления ЦТП с двухступенчатой системой присоединения водоподогревателей ГВС для промышленных зданий и площадок с зависимым присоединением СО | ||||||
| ШУ ТП 4 | ШУ для управления ЦТП/ИТП с двухступенчатой системой присоединения водоподогревателей ГВС для жилых и общественных зданий и жилых микрорайонов с независимым присоединением СО | ||||||
| ШУ ТП 5 | ШУ для управления ИТП с двухступенчатой системой присоединения водоподогревателей ГВС с водоструйным элеватором и регулированием расхода теплоты на СО | ||||||
| ШУ ТП 6 | ШУ для управления ИТП с двухступенчатой системой присоединения водоподогревателей ГВС зависимым присоединением СО и пофасадным автоматическим регулированием тепла на отопление | ||||||
| ШУ ТП 7 | ШУ для управления ЦТП/ИТП с одноступенчатой системой присоединения водоподогревателей ГВС с зависимым присоединением СО и отсутствием регуляторов отопления | ||||||
| ШУ ТП 8 | ШУ для управления ЦТП/ИТП с двухступенчатой системой присоединения водоподогревателей ГВС с зависимым присоединением СО и отсутствием регуляторов отопления | ||||||
