Типовые шкафы автоматики

Шкафы учета предназначены для сбора оперативных и архивных данных с приборов учета всех типов энергоресурсов, регистрации, обработки и промежуточного хранения собранных данных, и передачи на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена - OPC (DA, HDA), МЭК-104, ModBus RTU/TCP.

Поддерживается опция сбора данных с «физических» дискретных и аналоговых датчиков, возможно управление исполнительными механизмами.

Шкафы сбора данных (шкафы учета) упрощают монтаж и развертывание систем учета, легко встраиваются в эксплуатирующиеся у Заказчика автоматизированные информационно-управляющие системы.

Шкафы управления индивидуальными и центральными тепловыми пунктами (ШУ ТП) предназначены для автоматизации процесса управления работой теплопунктов как локально, так и в составе интегрированных систем диспетчерского управления теплосетью населенного пункта за счет поддержки широкого спектра открытых протоколов обмена данными контроллером DevLink-C1000, который является основным элементом шкафа.

Типовая линейка ШУ ТП охватывает практически все известные стандартные схемы тепловых пунктов

Шкаф учета и телемеханики предназначен для осуществления автоматизированного контроля и управления режимами электроснабжения, режимами работы электрооборудования трансформаторной подстанции (ТП), распределительной подстанции (РП) 0,4/6/10/20 кВ, реклоузера 6/10 кВ, опроса установленных (либо планируемых к установке) приборов учета (ПУ) электроэнергии, передачи управляющих воздействий на силовое оборудование, в том числе с целью осуществления ограничения потребления электроэнергии.

За счет поддержки большого числа протоколов обмена (в том числе проприетарных), шкаф может быть легко встроен практически в любую автоматизированную систему (или даже несколько систем одновременно).

Среди поддерживаемых открытых протоколов: ОРС (спецификации DA и HDA), МЭК-101, -104, ModBus, DLMS/COSEM (в объеме спецификации СПОДЭС), протокол обмена с системой Пирамида-Сети.

Шкафы контроля и управления водозаборными скважинами предназначены для автоматического управления насосным оборудованием, коммерческого и технического учета потребляемой электроэнергии и водоресурсов, передачи данных в информационно-управляющие системы верхнего уровня, в том числе в SCADA КРУГ-2000.

Поддерживается распределенная архитектура для многоскважинных систем - ведомые шкафы связываются с головным по радиоканалу (433 МГц). Для связи шкафы оснащаются радиомодемом с выносной антенной.

Ведется автоматический контроль состояния оборудования шкафа (самодиагностика) с передачей этой информации на верхний уровень.

Шкафы управления водопроводными насосными станциями (ШУ ВНС) предназначены для автоматизации процесса управления работой насосных станций 1-го и 2-го подъёма как локально, так и в составе интегрированных систем диспетчерского управления водоснабжением (водоканалом) населенного пункта за счет поддержки контроллером DevLink-C1000 (является основным элементом шкафа) широкого спектра открытых протоколов обмена данными.

ШУ ВНС позволяет реализовать универсальное решение «4 в 1», выполняющее функции:

• автоматического управления оборудованием ВНС, в т.ч. с целью перехода на «безлюдные технологии»
• организации учета энергоресурсов
• функции пожарной сигнализации
• функции охранной сигнализации

Типовой шкаф управления ВНС рассчитан на работу с 3-мя насосами, однако по запросу он может быть адаптирован под другое количество насосов.

Шкафы управления канализационными насосными станциями (ШУ КНС) предназначены для автоматизации процесса управления работой группы насосных агрегатов (два и более) и иного оборудования насосной.

ШУ КНС могут функционировать как независимо, так и в составе интегрированных систем диспетчерского управления водоотведением (водоканалом) населенного пункта. Это обеспечивается за счет поддержки контроллером DevLink-C1000 (является основным элементом шкафа) широкого спектра открытых протоколов обмена данными.

Шкафы АВР предназначены для установки на объектах особой группы электроприемников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления.

Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения осуществляется в цепи основного (ВВОД №1) источника питания АВР. В случае пропадания напряжения на основном вводе АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не допускает одновременное включение разных ВВОДов, что позволяет избежать короткого замыкания фаз с разными потенциалами.

Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный.

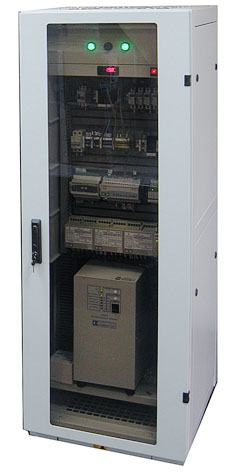

Шкафы бесперебойного питания предназначены для обеспечения бесперебойного электропитания оборудования и предоставления оперативному персоналу полной, достоверной и своевременной информации о работе системы питания.

Линейка шкафов электропитания разработана с учётом передовых технических решений по организации систем бесперебойного питания объектов энергетики и других отраслей.
