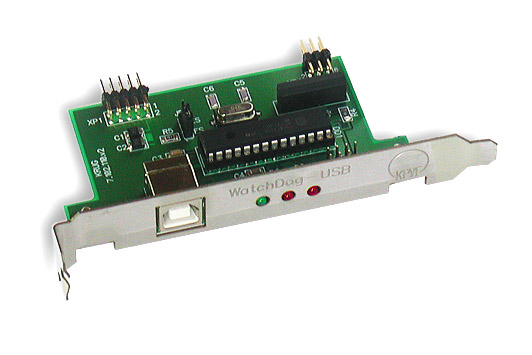

СТОРОЖЕВОЙ ТАЙМЕР WatchDog USB
Технические характеристики
ЗАКАЗАТЬ
Применение
Модуль системного контроля WatchDog-USB 2.0 осуществляет автоматический перезапуск путем формирования импульсного сигнала, который воздействует параллельно кнопке "Reset" компьютера.
WatchDog-USB 2.0 применяется в любых системах на базе PC с интерфейсом USB 1.1 - 2.0, таких, как:
- серверы, работающие в круглосуточном режиме
- системы цифрового телевидения
- банковские платежные терминалы
- и др.
Преимущества
- Полное управление модулем с помощью нескольких простых команд через интерфейс USB на скорости 12 Мбит/с
- Современный 8-разрядный RISC-процессор PIC18F2455
- Возможность считывания значения счетчика WatchDog-таймера "на лету", что облегчает программисту работу по выбору оптимального значения заданного времени задержки
- Автоматическая запись в энергонезависимую память EEPROM момента последнего перезапуска системы с точностью до секунды
- Автоматическая запись в энергонезависимой памяти EEPROM с нарастающим итогом количества перезапусков системы за любой промежуток времени
- Наличие 256 байт энергонезависимой памяти EEPROM, доступной пользователю для записи и чтения
- Возможность программного сброса и выключения WD-U2.0 на время отладки программы
- Высокая надежность за счет применения современной элементной базы и применения передовой технологии изготовления
- Не занимает слот в материнской плате
- Наличие API для программного управления WD-U2.0
- Малое потребление электроэнергии
- Не требуется отдельный источник питания (питается от интерфейса USB)
- Низкое энергопотребление и рассеиваемая мощность
- Малые габариты.
Технические характеристики
| Операционная система | Linux, Windows 2000/Vista/XP/Server 2003/Server 2008 |
|---|---|
| Скорость обмена | USB 1.1 - 1,5 Мбит/с (Low speed) USB 2.0 - 12 Мбит/с (Full speed) |
| Уставка программного таймера | от 0 до 1,8204166 часа |
| Шаг уставки | 100 мс |
| Выходной сигнал RESET таймера |
"сухой" контакт реле |
| Длительность сигнала RESET |
215 мс |
| Емкость энергонезависимой памяти EEPROM |
256 байт |
| Максимально возможное число циклов стирания-записи в энергонезависимую память EEPROM |
не менее 10 000 000 |
| Электрическое питание |
от интерфейса USB (5 В) |
| Потребляемый ток |
не более 0,1 А |
| Диапазон рабочих температур |
от +5 до +55 °C |
| Относительная влажность воздуха при температуре 35 °C |
от 30 до 80% |
| Габаритные размеры |
не более 95х50x20 мм |
| Масса |
не более 0,02 кг |
| Средний срок службы |
не менее 10 лет |

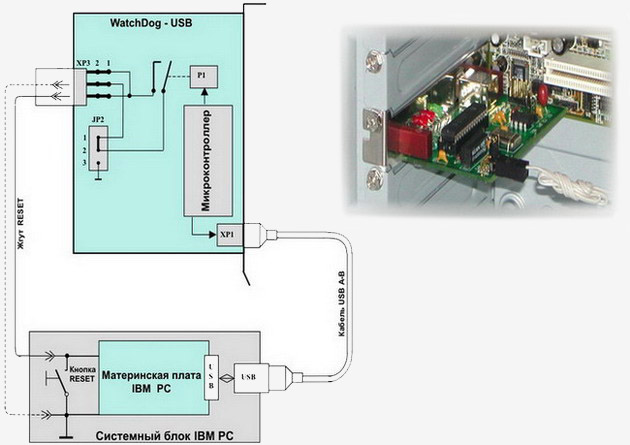

Схема подключения
ЗАКАЗАТЬ
Функциональный состав
- микроконтроллер
- интерфейс USB
- программный сторожевой WatchDog-таймер
Комплект поставки
- WatchDog-USB 2.0
- API и тестовая программа на компакт-диске
- кабель USB A-B
- шлейф USB
- жгут RESET
- руководство по эксплуатации на компакт-диске
- паспорт
