Технические характеристики модулей ввода-вывода DevLink®-A10

заказать

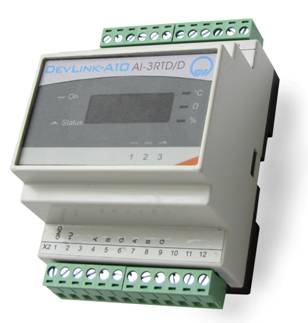

Модуль ввода аналоговых сигналов AI-3RTD(/I/D)

Модуль ввода аналоговых сигналов AI-3RTD(/D)

AI-3RTD(/D). Руководство по эксплуатации 3D модель AI-3RTD(/D) в PDF 3D модель AI-3RTD(/D) в STP
Число каналов ввода/вывода 3/-
Гальваноизоляция групповая, 1500 В
для модификации/I:
индивидуальная, 1500 В
Тип входного сигнала Термосопротивления:
50М, 100М, 50П, Pt50, 100П, Pt100, 500П, Pt500, 100Н, 500Н
Сопротивления:
0…100 Ом, 0…250 Ом, 0…500Ом, 0…1000 Ом, 0…2000 Ом
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Габариты, не более 70х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* (символ D) модули данной модификации оснащены цифровым табло для индикации измеренного значения параметра по месту

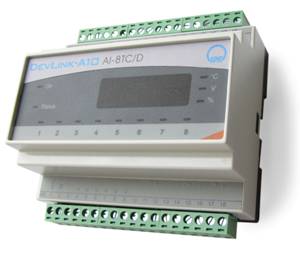

Модуль ввода аналоговых сигналов AI-8TC(/I/D)

Модуль ввода аналоговых сигналов AI-8TC(/D)

AI-8TC(/D). Руководство по эксплуатации 3D модель AI-8TC(/I/D) в PDF 3D модель AI-8TC(/I/D) в STP
Число каналов ввода/вывода 8/-
Гальваноизоляция групповая, 1500 В;
для модификации /I:
индивидуальная, 1500 В
Тип входного сигнала Термопары:
ХА(К), ХК(L), ПП(S), ПР(B), ПП(R), НН(N), ВР(А-1), ЖК(J)
Сигналы тока и напряжения:
0…50 мВ, 0…150 мВ, 0…500 мВ, 0…1000 мВ, 0…20 мА, 4…20 мА
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Габариты, не более 105х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* (символ D) модули данной модификации оснащены цифровым табло для индикации измеренного значения параметра по месту

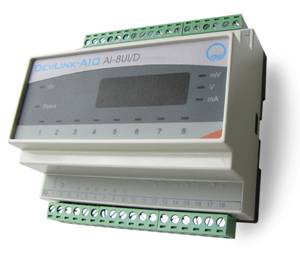

Модуль ввода аналоговых сигналов AI-8UI(/D)

Модуль ввода аналоговых сигналов AI-8UI(/D)

AI-8UI(/D). Руководство по эксплуатации 3D модель AI-8UI(/D) в PDF 3D модель AI-8UI(/D) в STP
Число каналов ввода/вывода 8/-
Гальваноизоляция групповая, 1500 В/ 900 В
Тип входного сигнала Сигналы тока и напряжения:
±150 мВ, ±250 мВ, ±500 мВ, ±1 В, ±2 В, ±5 В, ±10 В, 0-1 В, 0-2 В,
0-5 В, 0-10 В
±20 мА, 0-20 мА, 4-20 мА
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Габариты, не более 105х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* (символ D) модули данной модификации оснащены цифровым табло для индикации измеренного значения параметра по месту



Модуль вывода аналоговых сигналов AO-2UI(/D)

Модуль вывода аналоговых сигналов AO-2UI(/D)

AO-2UI(/D). Руководство по эксплуатации 3D модель AO-2UI(/D) в PDF 3D модель AO-2UI(/D) в STP
Число каналов ввода/вывода -/2
Гальваноизоляция групповая, 1500 В
Тип выходного сигнала Сигнал тока:
0…20 мА, 4…20 мА
Сигнал напряжения:
0-10 В, 0-5 В
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Габариты, не более 70х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* (символ D) модули данной модификации оснащены цифровым табло для индикации измеренного значения параметра по месту



Модуль ввода дискретных (высоковольтных) сигналов DI-8Н


DI-8Н. Руководство по эксплуатации 3D модель DI-8Н в PDF 3D модель DI-8Н в STP
Число каналов ввода 8
Гальваноизоляция индивидуальная, 1500 В
Тип входного сигнала сухой контакт
логические уровни
счётчик импульсов до 100 Гц
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =12÷36 В
Максимальный коммутируемый ток, не более не более 2 мА
Максимальное коммутируемое напряжение, не более ~300 В
Габариты, не более 108х114х59 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С



Модули вывода дискретных сигналов DO-16RA4


DO-16RA4. Руководство по эксплуатации 3D модель DO-16RA4 в PDF 3D модель DO-16RA4 в STP
Число каналов вывода 16
Гальваноизоляция групповая (4 группы по 4 канала),
1500 В
Тип выходного сигнала реле (NO)
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =20÷28 В
Максимальный коммутируемый ток, не более 3 А (~250 В)
3 А (=30 В)
0,2 А (=85 В)
Максимальное коммутируемое напряжение, не более ~250 В, = 85 В
Габариты, не более 108х114х59 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С



Модули вывода дискретных сигналов DO-8RС

3D модель DO-8RС в PDF 3D модель DO-8RС в STP
Число каналов вывода 8
Гальваноизоляция индивилуальная, 1500 В
Тип выходного сигнала реле (перекидное)
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =20÷28 В
Максимальный коммутируемый ток, не более 3А (~250В)
3А (=30В)
Максимальное коммутируемое напряжение, не более ~250 В,
=30 В
Габариты, не более 108х114х59 мм
Температура окружающего воздуха От минус 40°С до плюс 60°С

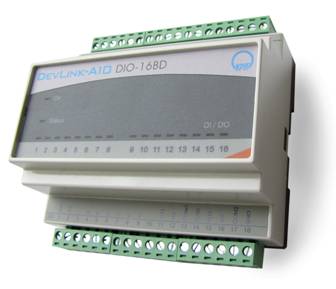

Модули ввода-вывода дискретных сигналов DIO-16BD

Модули ввода-вывода дискретных сигналов DIO-16BD

DIO-16BD. Руководство по эксплуатации 3D модель DIO-16BD в PDF 3D модель DIO-16BD в STP
Число каналов ввода/вывода 16 независимых каналов
(2 группы по 8 каналов),
направление ввод/вывод программируется
Гальваноизоляция групповая (2 группы по 8 каналов),
1500 В
Тип входного сигнала сухой контакт
“открытый коллектор”
логические уровни
счётчик импульсов до 100 Гц
Тип выходного сигнала транзисторный ключ n-p-n
“открытый коллектор”
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Максимальный коммутируемый ток, не более 320 мА (на группу)
Максимальное коммутируемое напряжение, не более =36 В
Габариты, не более 105х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

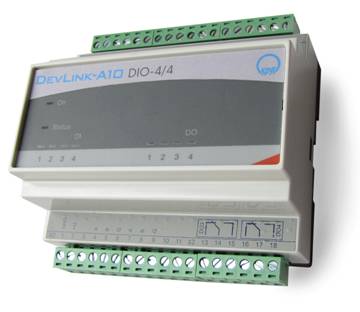

Модули ввода-вывода дискретных сигналов DIO 4/4R, DIO 4/4S*, DIO 4/4T*

Модули ввода-вывода дискретных сигналов DIO 4/4R, DIO 4/4S, DIO 4/4T

DIO 4/4R. Руководство по эксплуатации 3D модель DIO 4/4R в PDF 3D модель DIO 4/4R в STP
Число каналов ввода/вывода 4/4
Гальваноизоляция индивидуальная, 1500В
Тип входного сигнала сухой контакт
“открытый коллектор”
логические уровни
счётчик импульсов до 100Гц
Тип выходного сигнала DIO 4/4R-реле;
DIO 4/4S-симистор;
DIO 4/4T-транзисторный ключ n-p-n «открытый коллектор»
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания постоянное 10÷30 В
Максимальный коммутируемый ток, не более DIO 4/4R: активная нагрузка – 5А, индуктивная нагрузка – 2 A;
DIO 4/4S: 1 А;
DIO 4/4T: 150 мА
Максимальное коммутируемое напряжение, не более DIO 4/4R: ~250 В, =30 В;
DIO 4/4S: ~250 В;
DIO 4/4T: =36В
Габариты, не более 105х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* Модели DIO-4/4S и DIO-4/4T сняты с производства



Модули ввода-вывода дискретных (высоковольтных) сигналов DIO-8Н/4RA

DIO-8Н/4RA. Руководство по эксплуатации 3D модель DIO-8Н/4RA в PDF 3D модель DIO-8Н/4RA в STP
Число каналов ввода/вывода 8/4
Гальваноизоляция индивидуальная, 1500 В / 500 В (выходы)
Тип входного сигнала сухой контакт
логические уровни
Тип выходного сигнала реле (NO)
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =12÷36 В
Максимальный коммутируемый ток, не более Входы не более 10 мА
Выходы 3 А (~250 В)
3 А (=30 В)
Максимальное коммутируемое напряжение, не более Входы ~300 В
Выходы ~250 В, =30 В
Габариты, не более 108х114х59 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С



Модули ввода-вывода дискретных (высоковольтных) сигналов DIO-12Н3/4RA

DIO-12H3/4RA. Руководство по эксплуатации 3D модель DIO-12Н3/4RA в PDF 3D модель DIO-12Н3/4RA в STP
Число каналов ввода/вывода 12/4
Гальваноизоляция Входы: групповая (4 группы по 3 канала), 1500 В
Выходы: индивидуальная, 500 В
Тип входного сигнала сухой контакт
логические уровни
Тип выходного сигнала реле (NO)
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =12÷36 В
Максимальный коммутируемый ток, не более Входы не более 2 мА
Выходы 3 А (~250 В)
3 А (=30 В)
Максимальное коммутируемое напряжение, не более Входы ~300 В
Выходы ~250 В, =30 В
Габариты, не более 108х114х59 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С



Комбинированные модули ввода-вывода аналоговых и дискретных сигналов AIO-1*

AIO-1. Руководство по эксплуатации
Число каналов ввода/вывода AI-1/AO-1/DI-4/DO-6
Гальваноизоляция AI/AO: индивидуальная, 1500 В
DI/DO: групповая, 1500 В
Тип входного аналогового сигнала Термопары: ХА(К), ХК(L), ХКн(Е), ПП(S), ПР(B), ПП(R), НН(N), ВР(А-1), ВР(А-2), ВР(А-3), ЖК(J), МК(Т)
Пирометры: РК-15, РС-20
ПМТ: ПМТ-2, ПМТ-4
Термосопротивления: 50М, 100М, 50П, 100П, Pt50, Pt100
Сигналы тока и напряжения: 0…50 мВ, 0…1000 мВ, 0…5 мА, 0…20 мА, 4…20 мА
Сопротивления: 0…500Ом
Тип выходного аналогового сигнала Сигналы тока: 0…5 мА, 0…20 мА, 4…20 мА (нагрузка до 2400 Ом)
Тип входного дискретного сигнала сухой контакт, «открытый коллектор», логические уровни, счетчик импульсов/частоты до 100Гц
Тип выходного дискретного сигнала реле (NO-2 шт, переключение – 2 шт)
транзисторный ключ n-p-n «открытый коллектор» или симистор (2 шт.)
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =18÷36 В
Максимальный коммутируемый ток, не более Входы не более 10 мА
Выходы реле: 5 А
транзистор: 150 мА
симистор*: 1 А
Максимальное коммутируемое напряжение, не более Входы =30 В
Выходы реле: ~250 В, =120 В
транзистор: =60 В
симистор: ~600 В
Габариты, не более 108х114х59 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С

* модели AIO-1 всех модификаций сняты с производства



Комбинированные модули ввода-вывода аналоговых и дискретных сигналов AIO-4

AIO-4. Руководство по эксплуатации 3D модель AIO-4 в PDF 3D модель AIO-4 в STP
Число каналов ввода/вывода AI-4/DI-4
модификации
AO-0/DO-4
AO-2/DO-2
AO-4/DO-0
Гальваноизоляция AI: групповая, 1500 В
AO/DI/DO: индивидуальная, 1500 В
Тип входного аналогового сигнала Термопары: ХА(К), ХК(L), ХКн(Е), ПП(S), ПР(B), ПП(R), НН(N), ВР(А-1), ВР(А-2), ВР(А-3), ЖК(J), МК(Т)
Пирометры: РК-15, РС-20
ПМТ: ПМТ-2, ПМТ-4
Термосопротивления: 50М, 100М, 50П, 100П, Pt50, Pt100
Сигналы тока и напряжения: -75… +75 мВ,
0…50 мВ, 0…1000 мВ, 0…5 мА, 0…20 мА, 4…20 мА
Сопротивления: 0…100 Ом, 0…250 Ом, 0…500 Ом
Тип выходного аналогового сигнала Сигналы тока: 4…20 мА (нагрузка до 600 Ом)
Тип входного дискретного сигнала сухой контакт, «открытый коллектор», логические уровни, счетчик импульсов/частоты до 100Гц
Тип выходного дискретного сигнала реле (NO) или
транзисторный ключ n-p-n «открытый коллектор»
или симистор
Интерфейс RS485
Протокол обмена MODBUS RTU
Скорость передачи данных до 115 кбит/с
Напряжение питания =18÷36 В
Максимальный коммутируемый ток, не более Входы не более 10 мА
Выходы реле: 5 А
транзистор: 150 мА
симистор*: 1 А
Максимальное коммутируемое напряжение, не более Входы =30 В
Выходы реле: ~250 В, =30 В
транзистор: =60 В
симистор: ~600 В
Габариты, не более 105х90х58 мм

Температура окружающего воздуха

От минус 40°С до плюс 60°С
