ПЛК210-KR - контроллеры с исполнительной средой СРВК

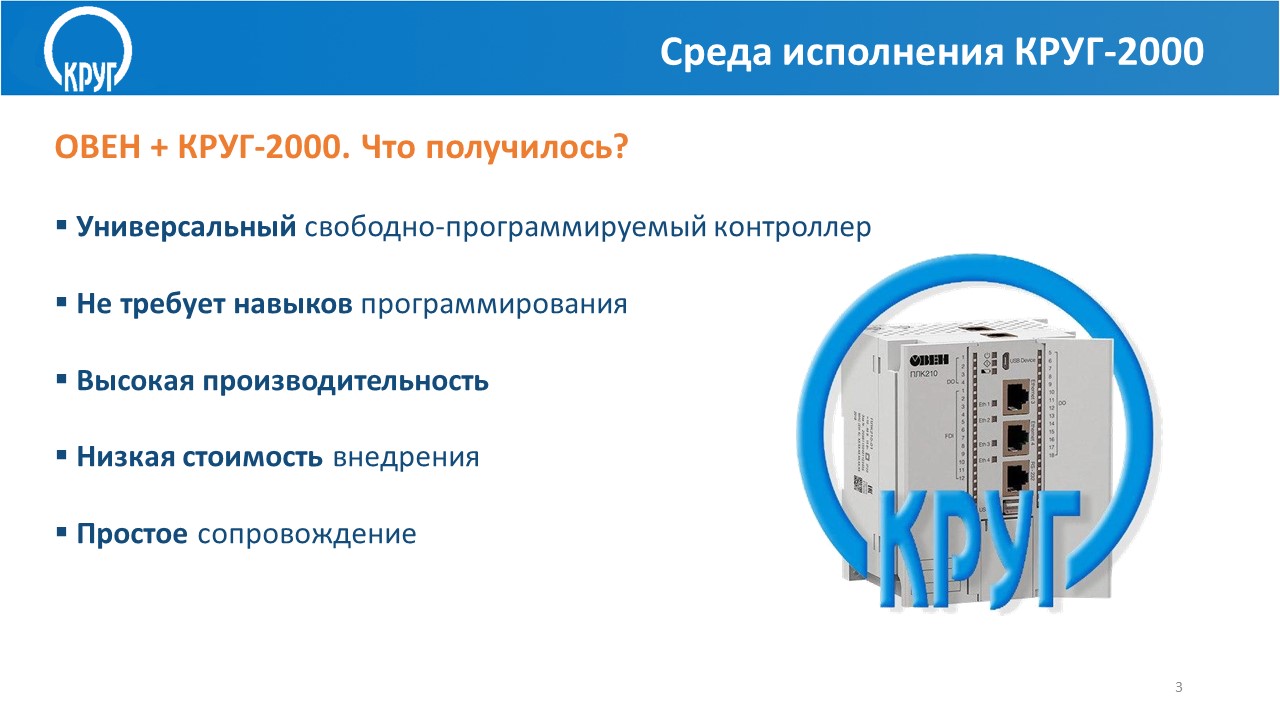

ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».
Исполнительная среда контроллера ПЛК 210:

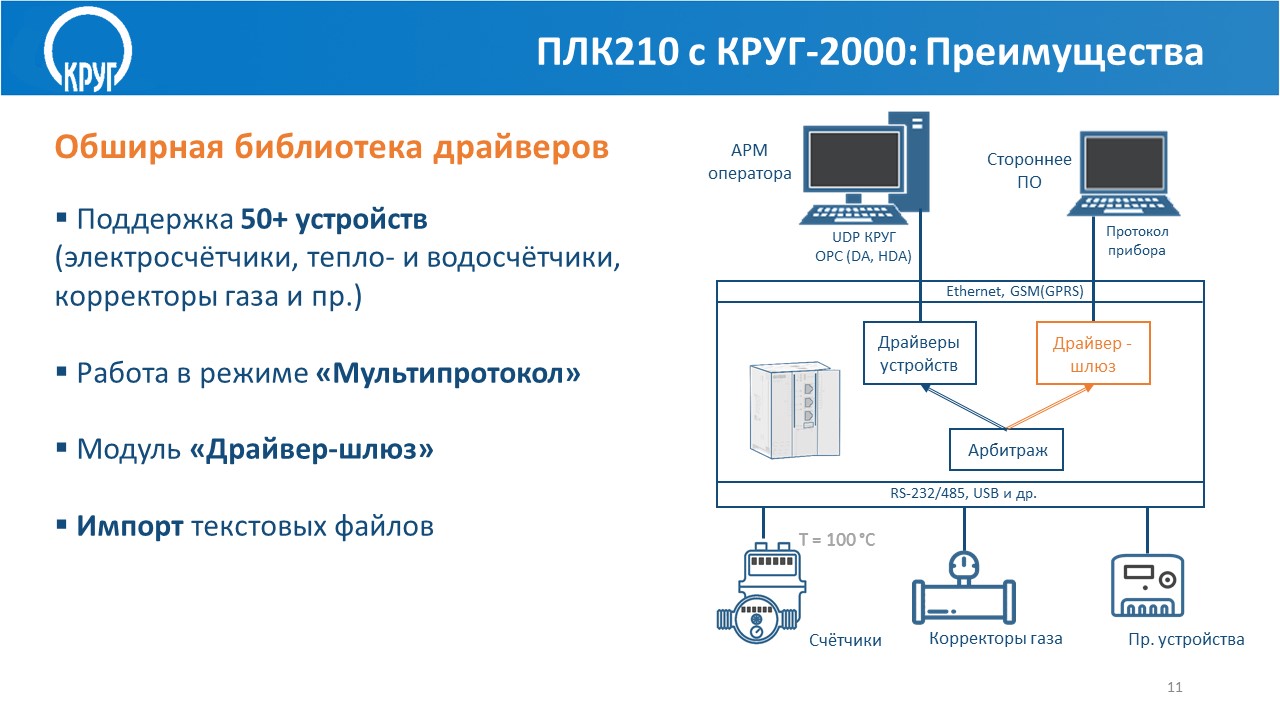

- поддерживает большой список подключаемых к контроллеру приборов и устройств
- надежно работает на медленных и неустойчивых каналах связи

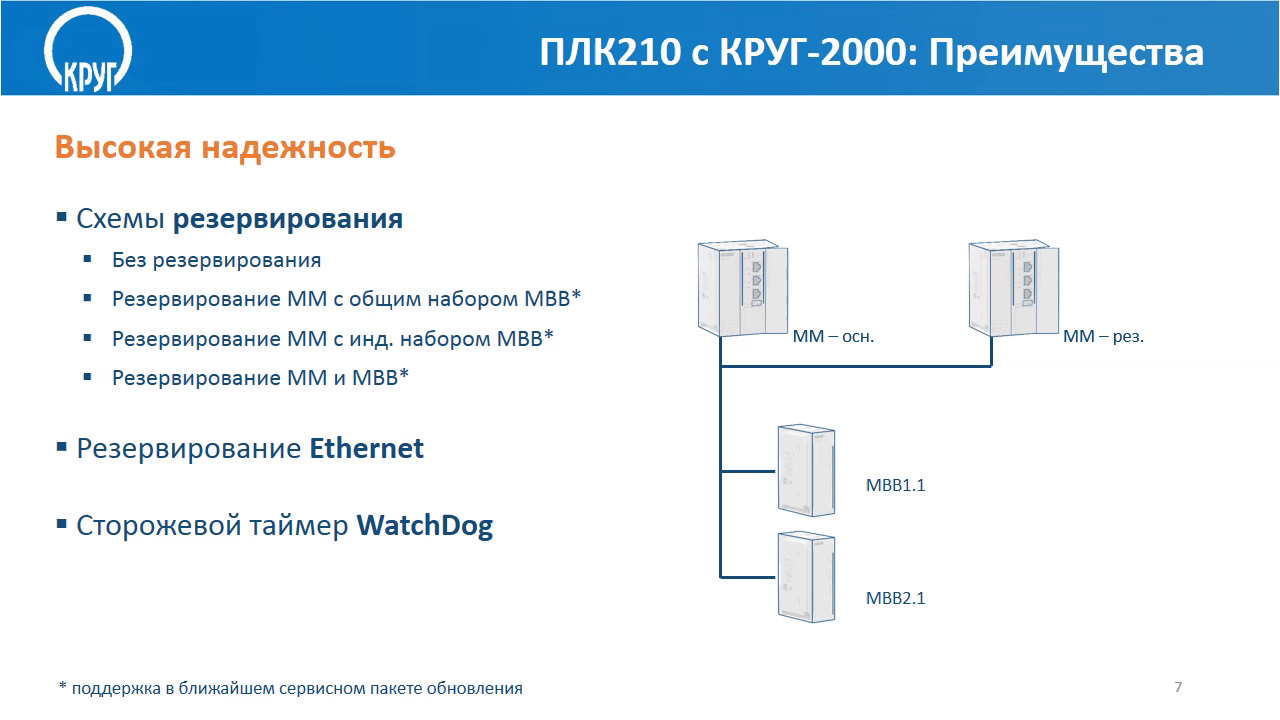

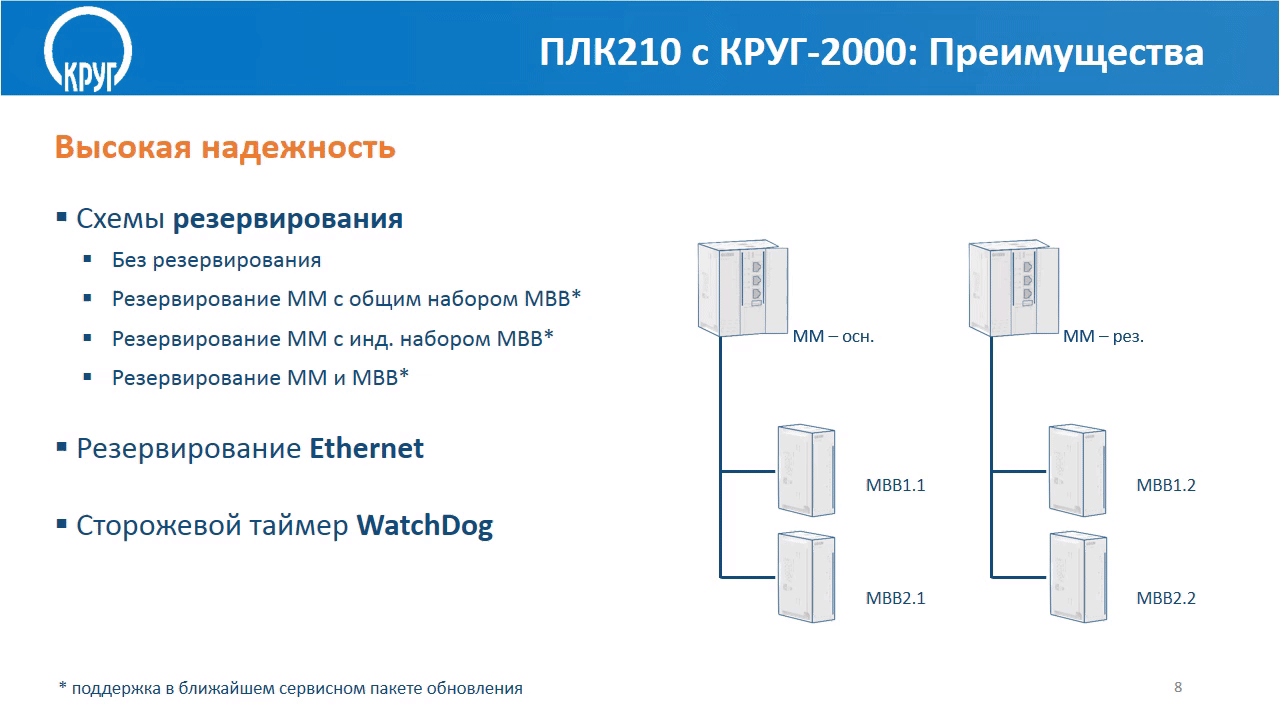

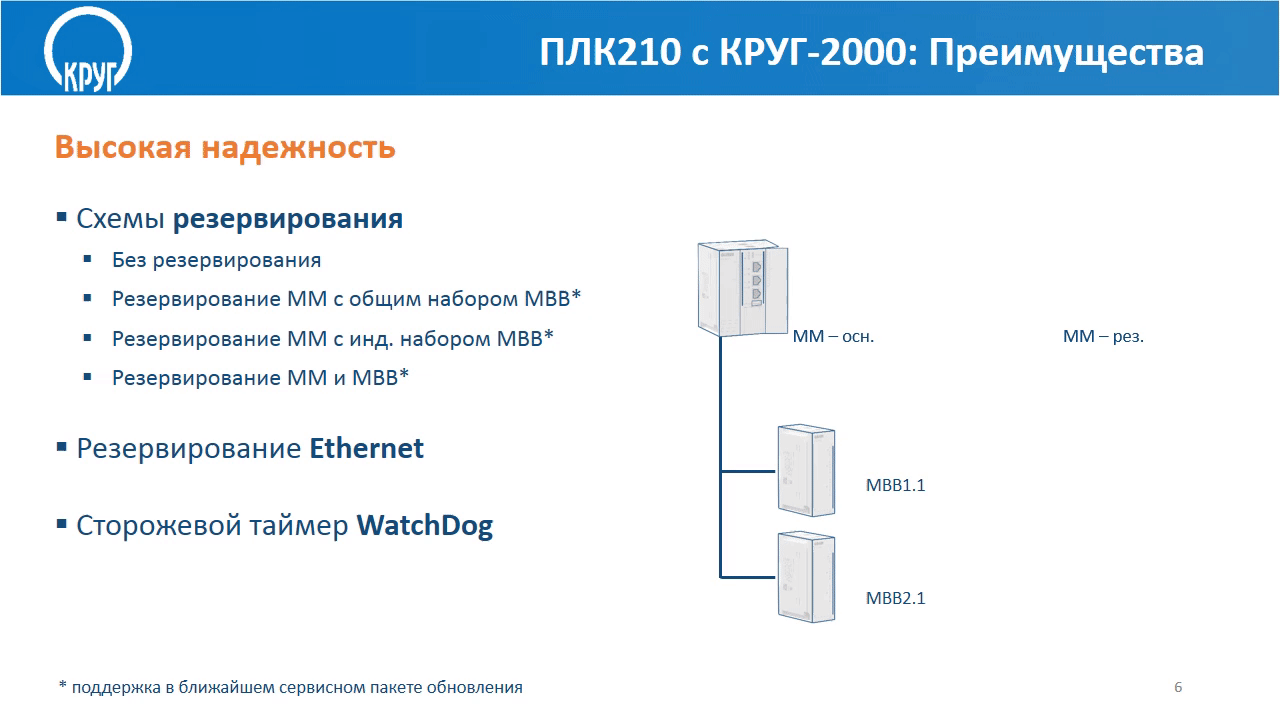

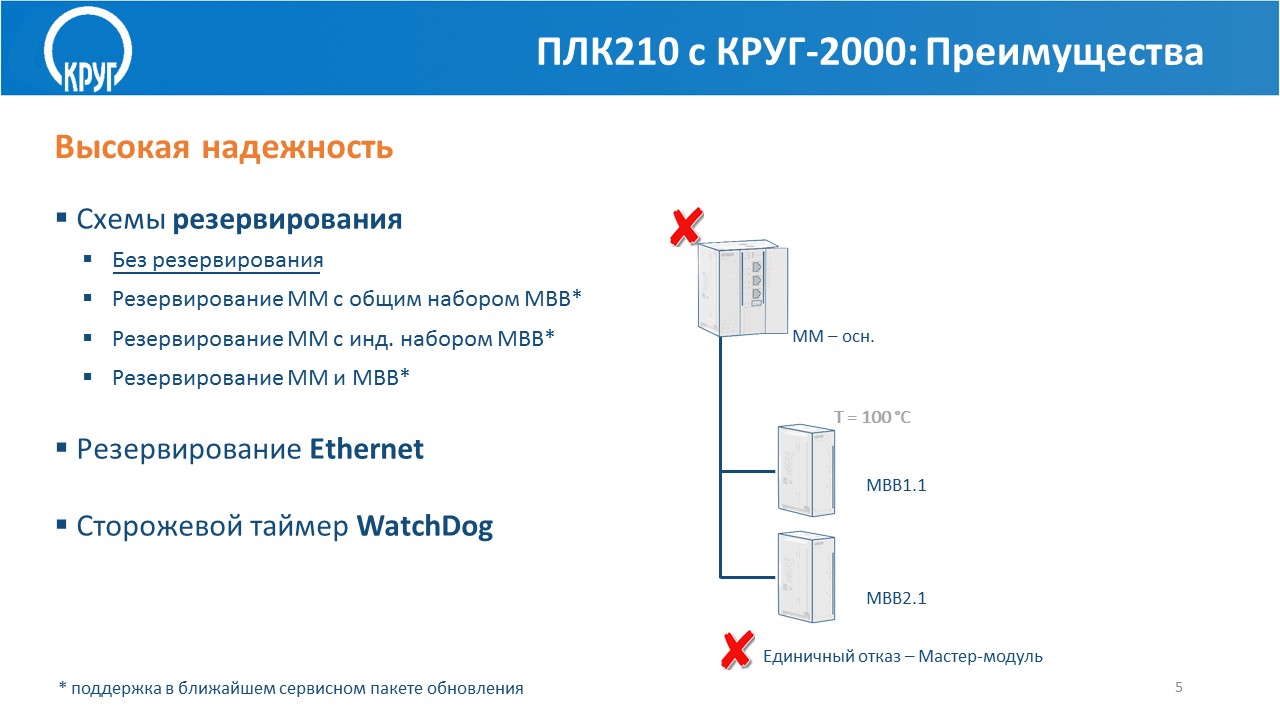

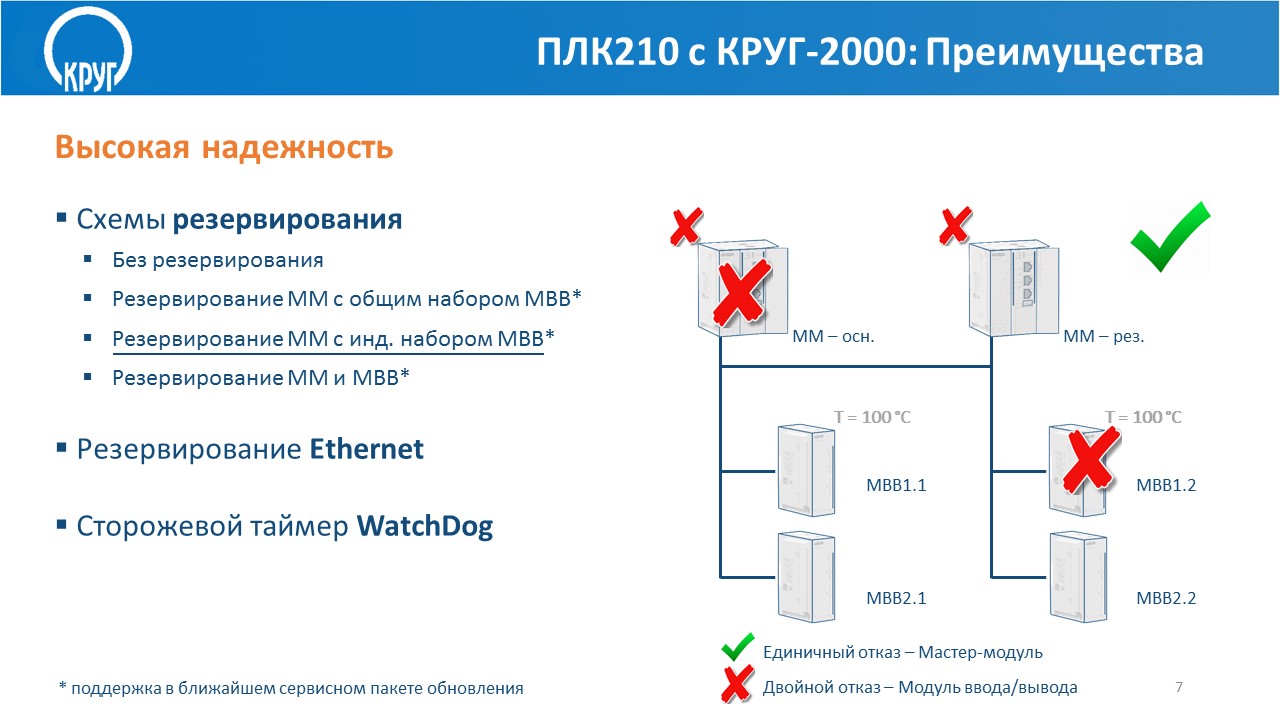

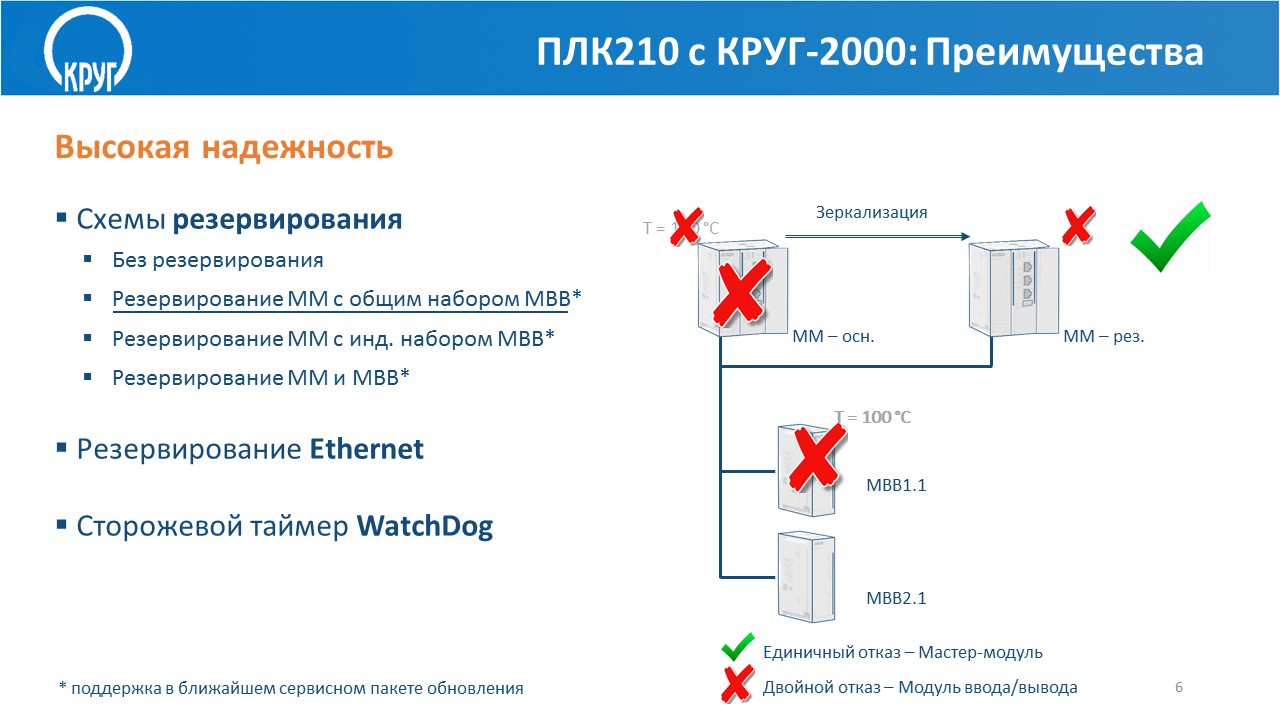

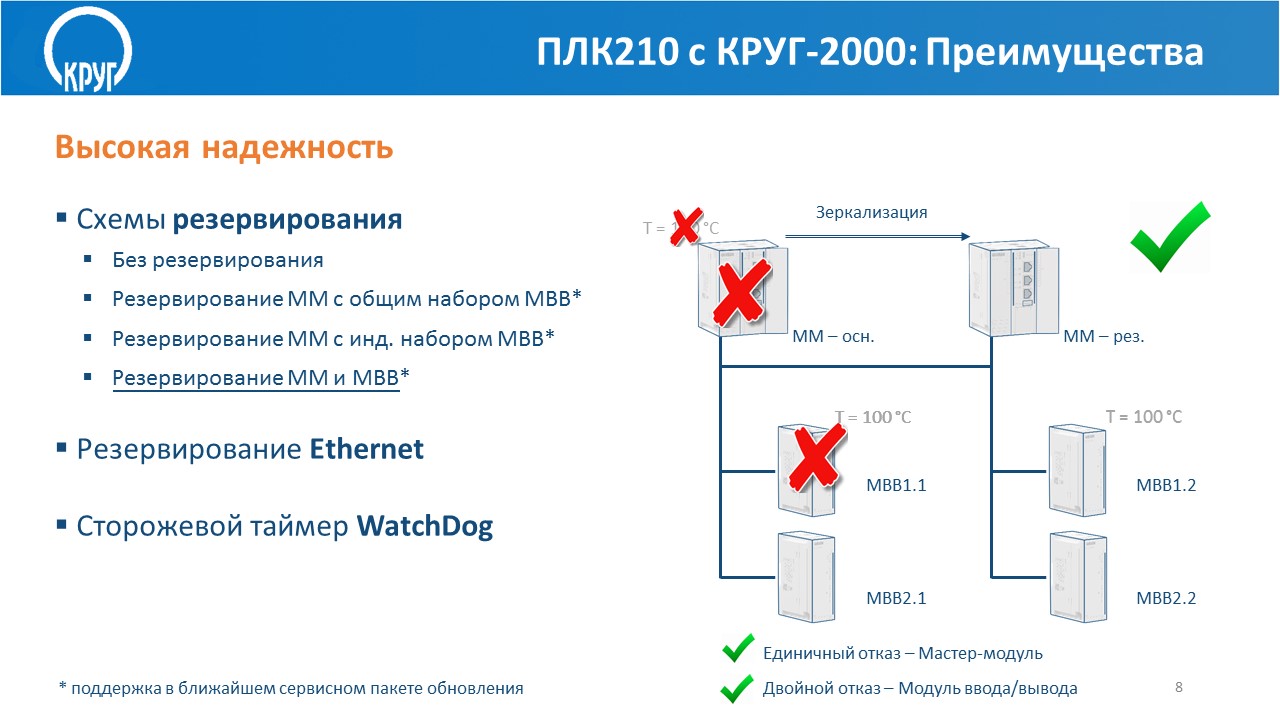

- поддерживает различные схемы аппаратного резервирования: 100%-ое «горячее» резервирование контроллера, 100%-ое «горячее» резервирование процессорного модуля (более подробно о резервировании ПЛК210 см. в презентации ниже)

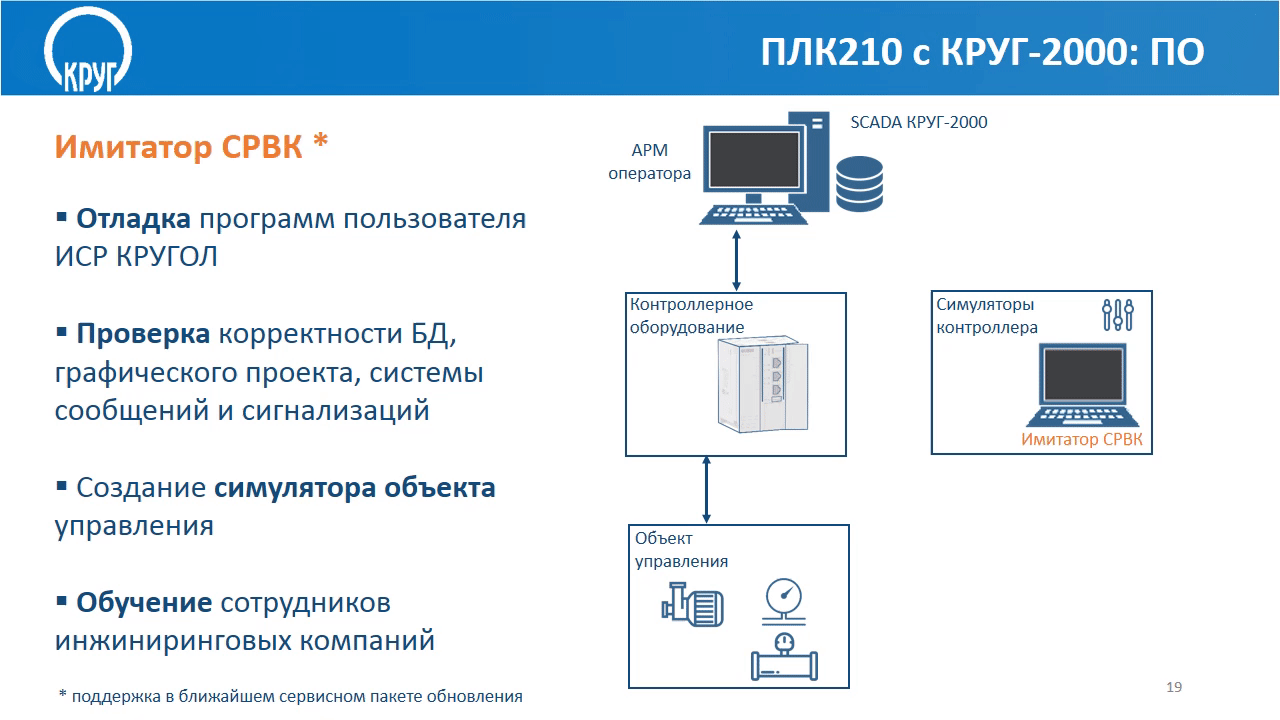

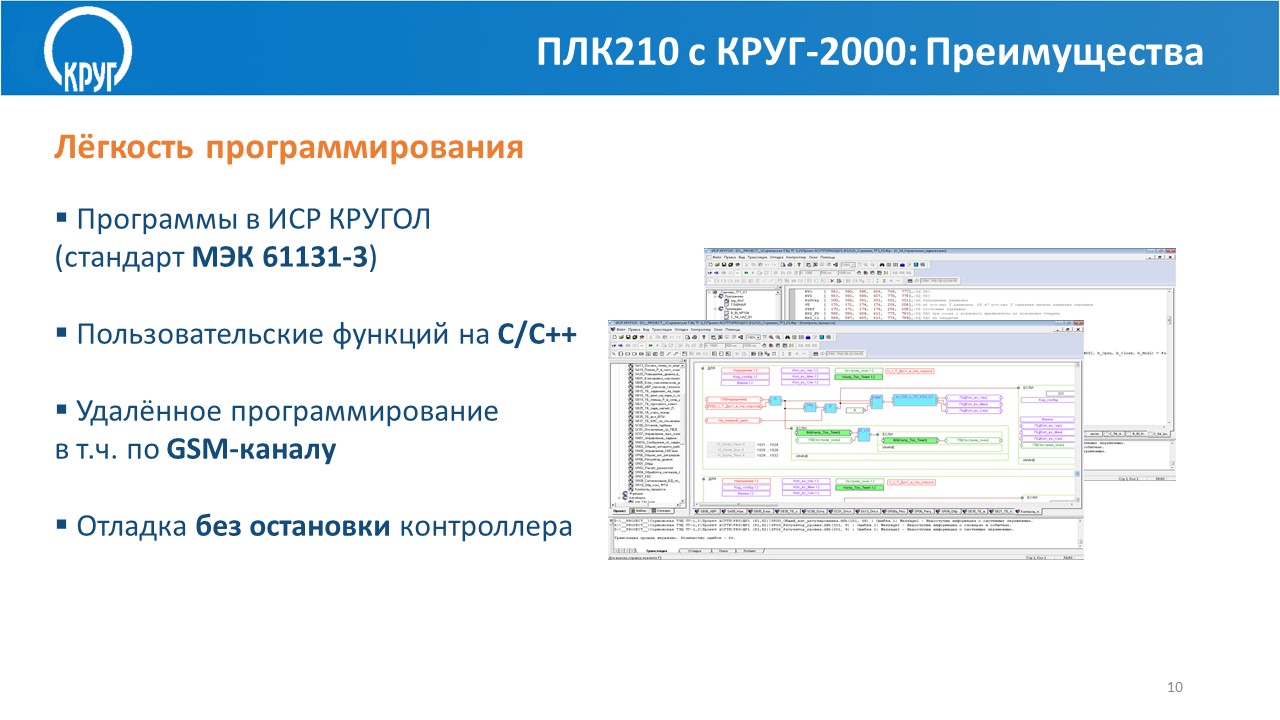

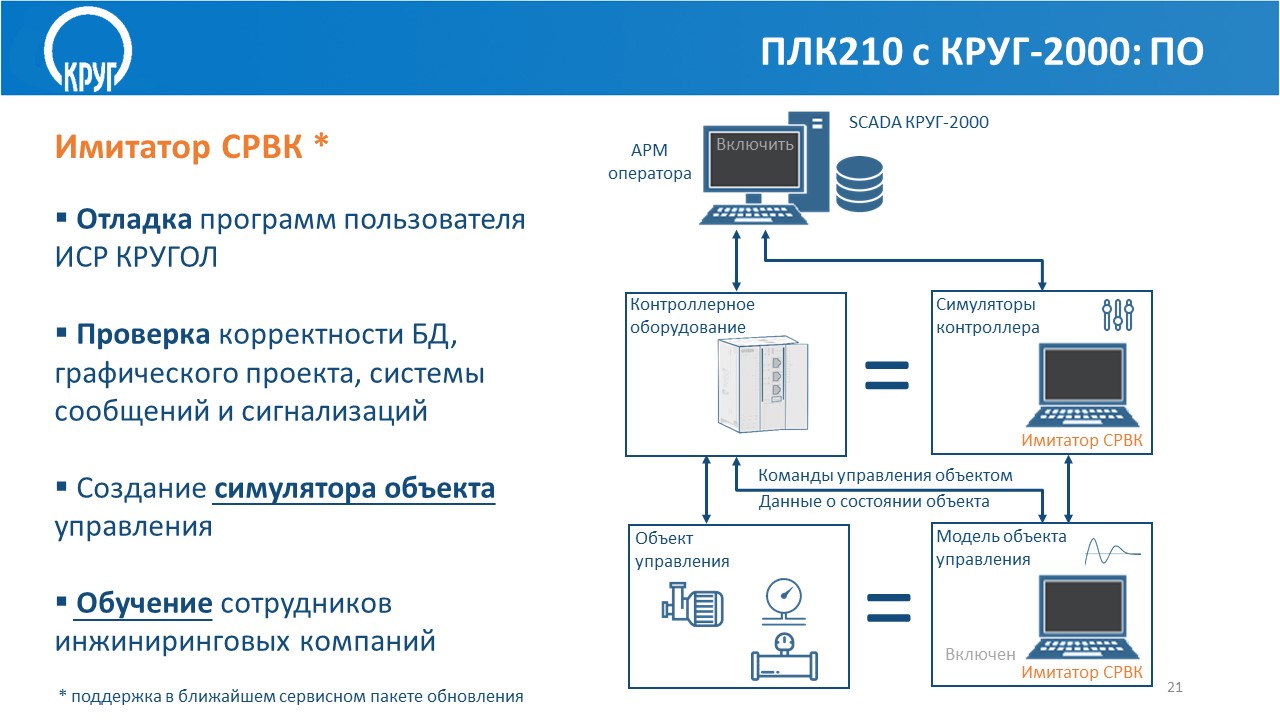

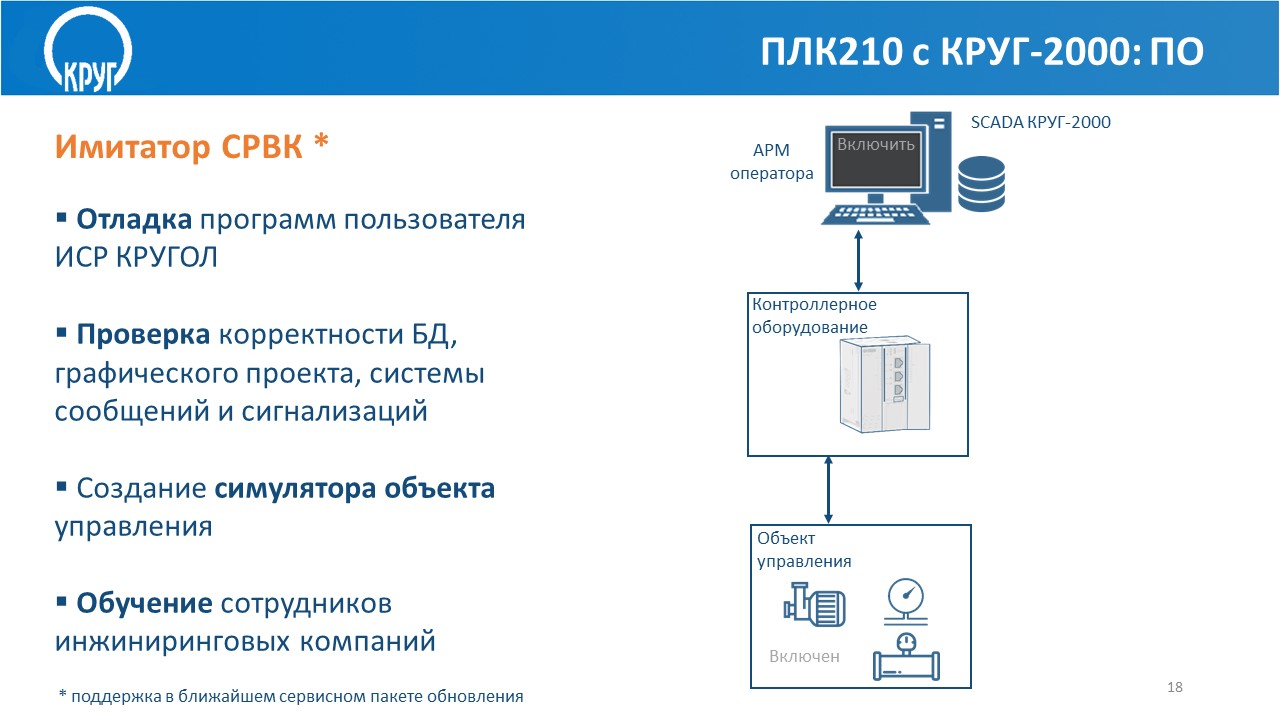

Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».

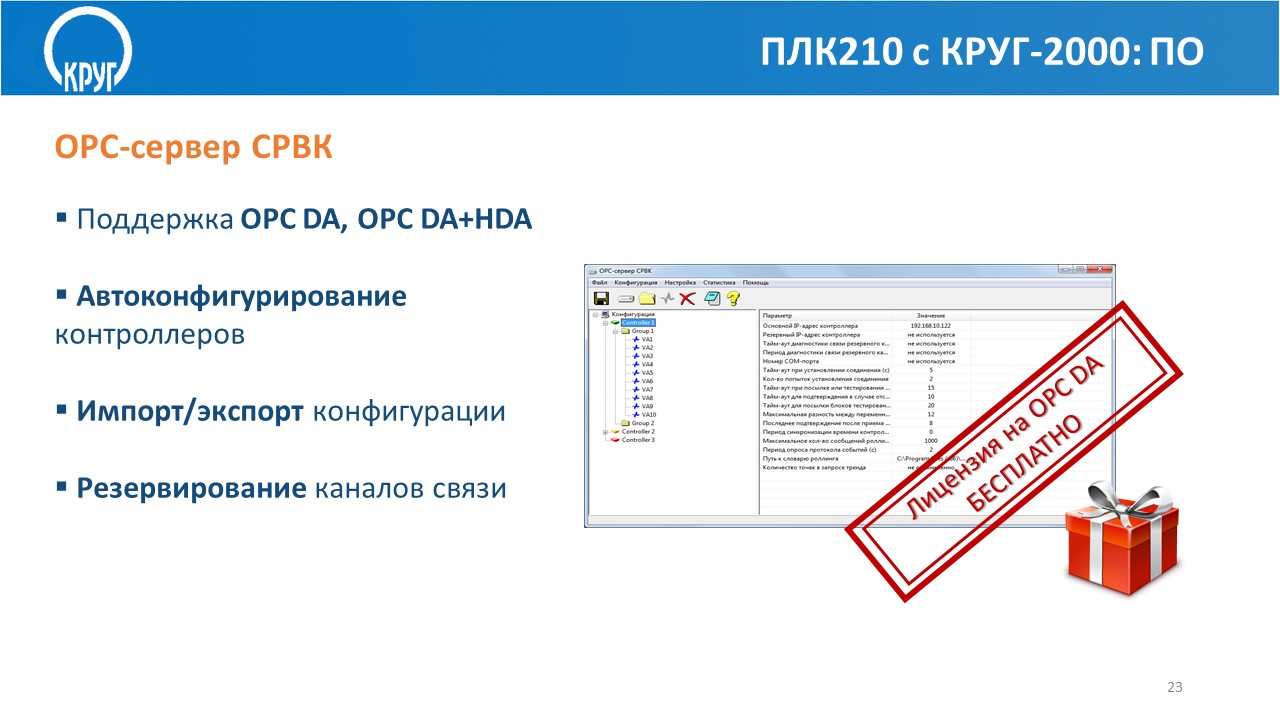

СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Сертификат соответствия требованиям технических регламентов Таможенного союза

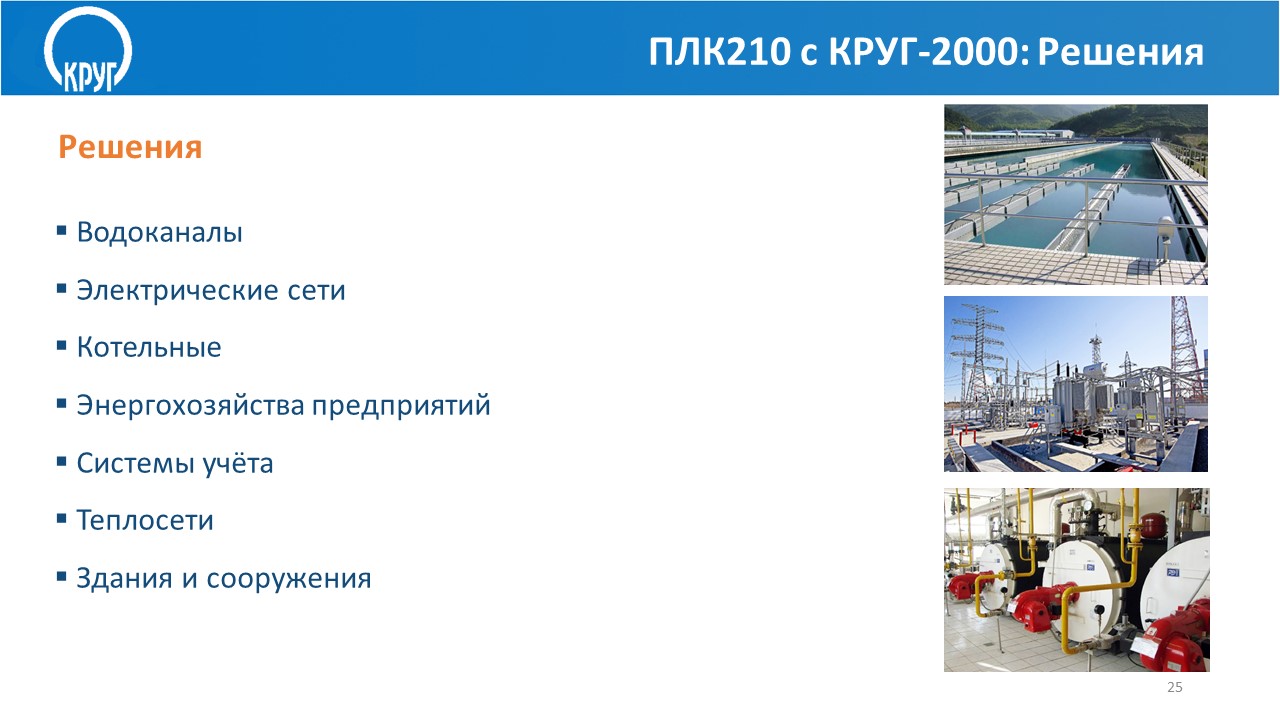

Области применения
- Водоканалы
- Электрические сети
- Котельные
- Энергохозяйства предприятий
- Системы учета
- Теплосети
- Здания и сооружения

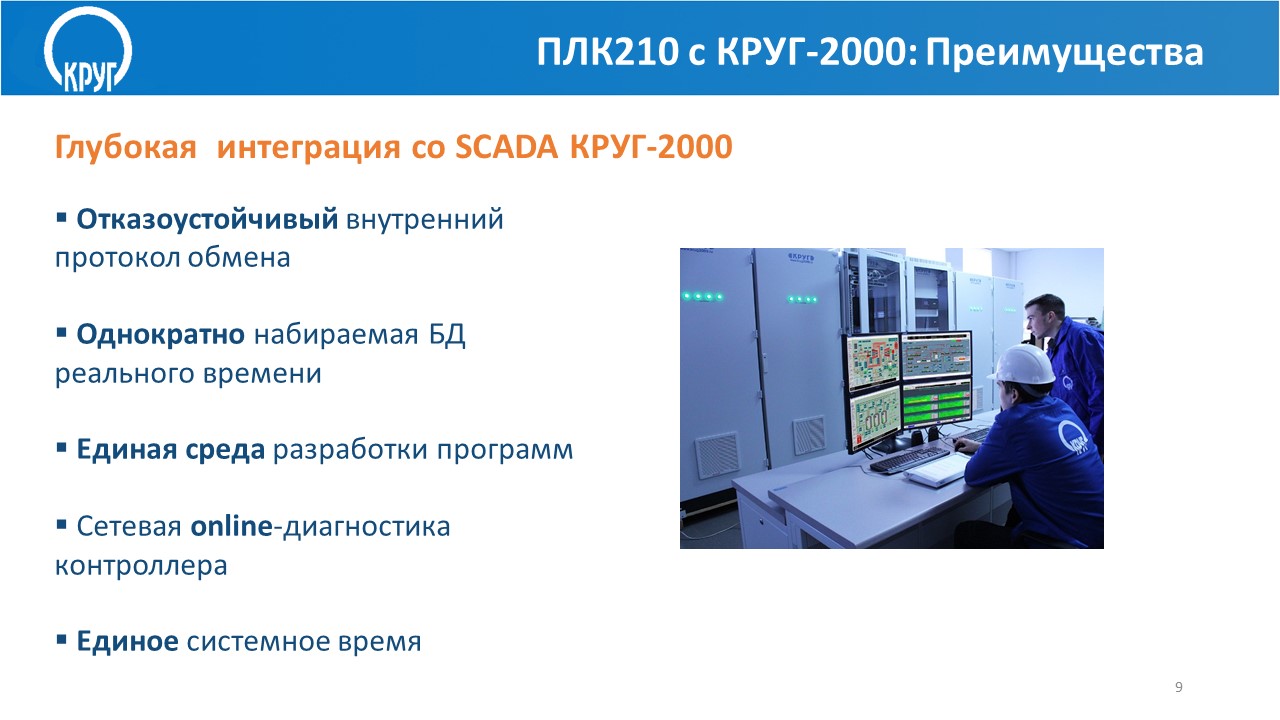

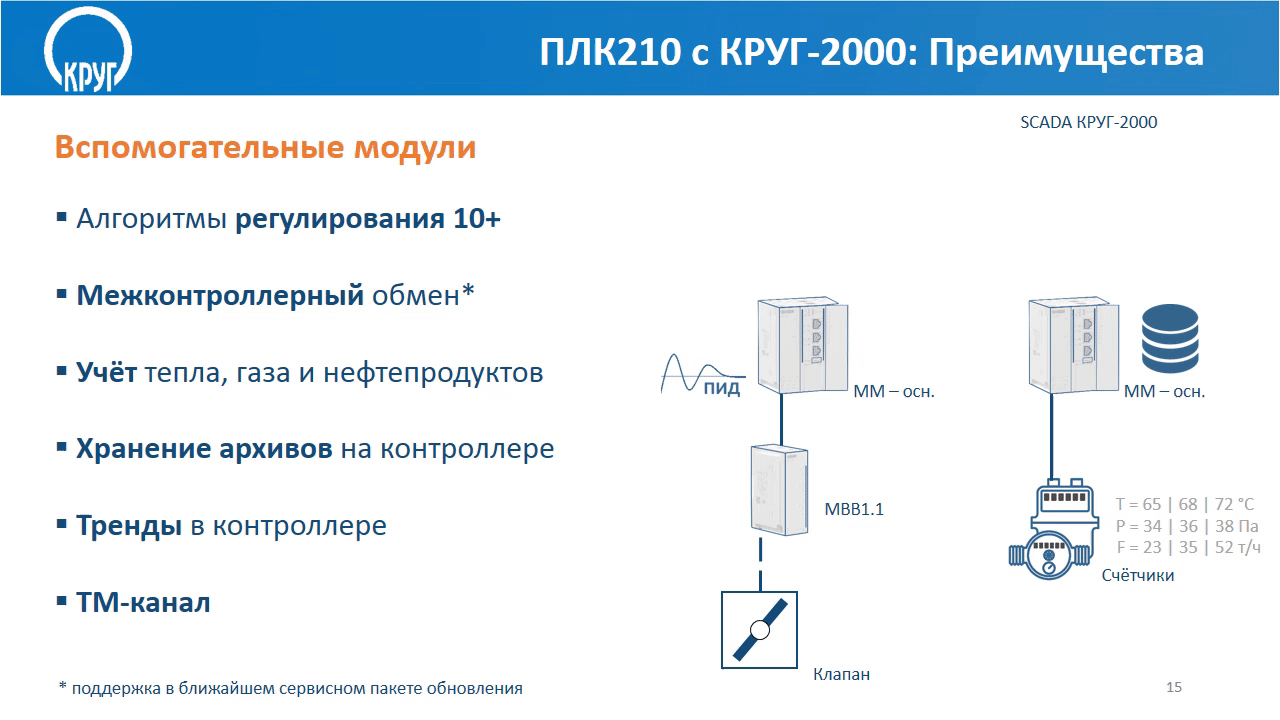

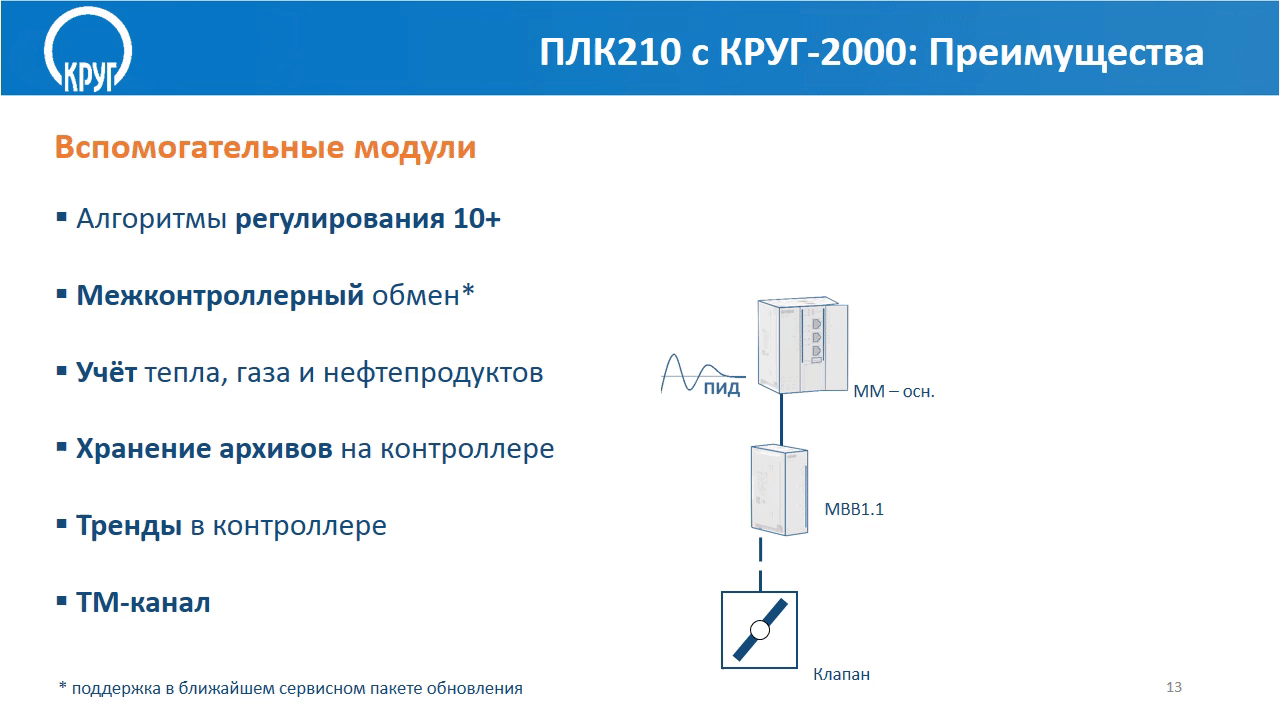

Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000
- Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы
- Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях
- Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки
- Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП

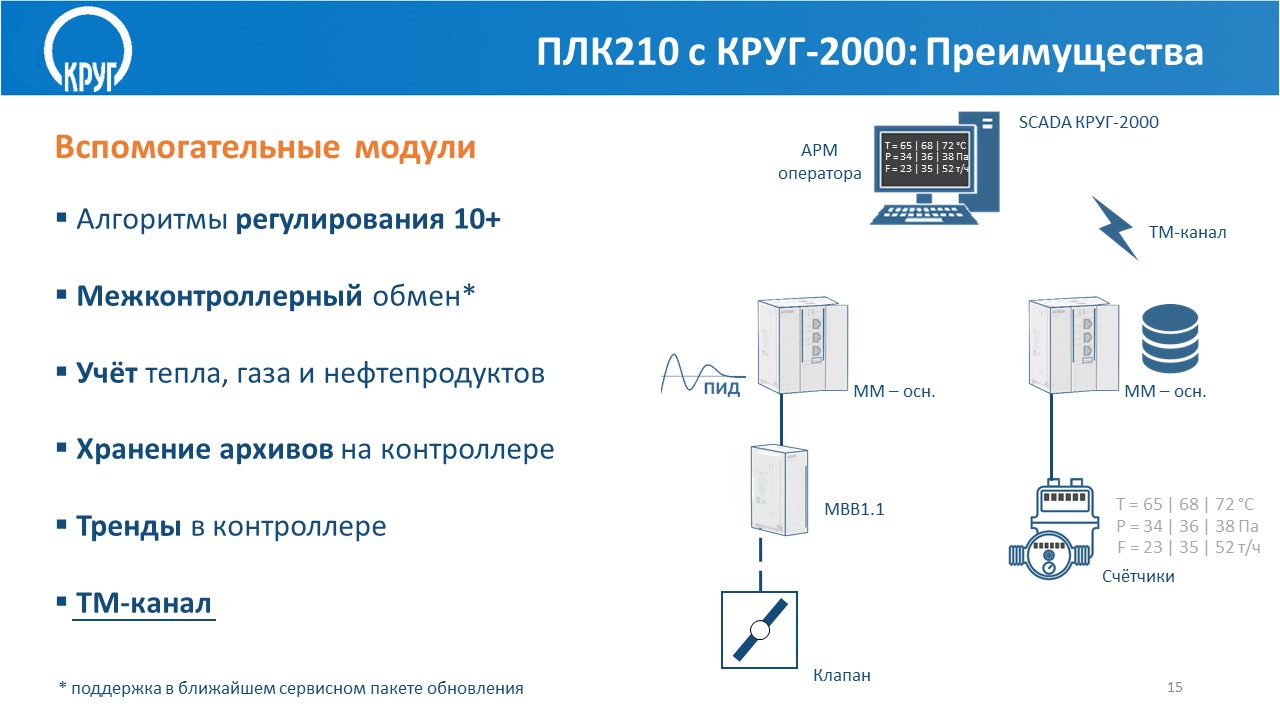

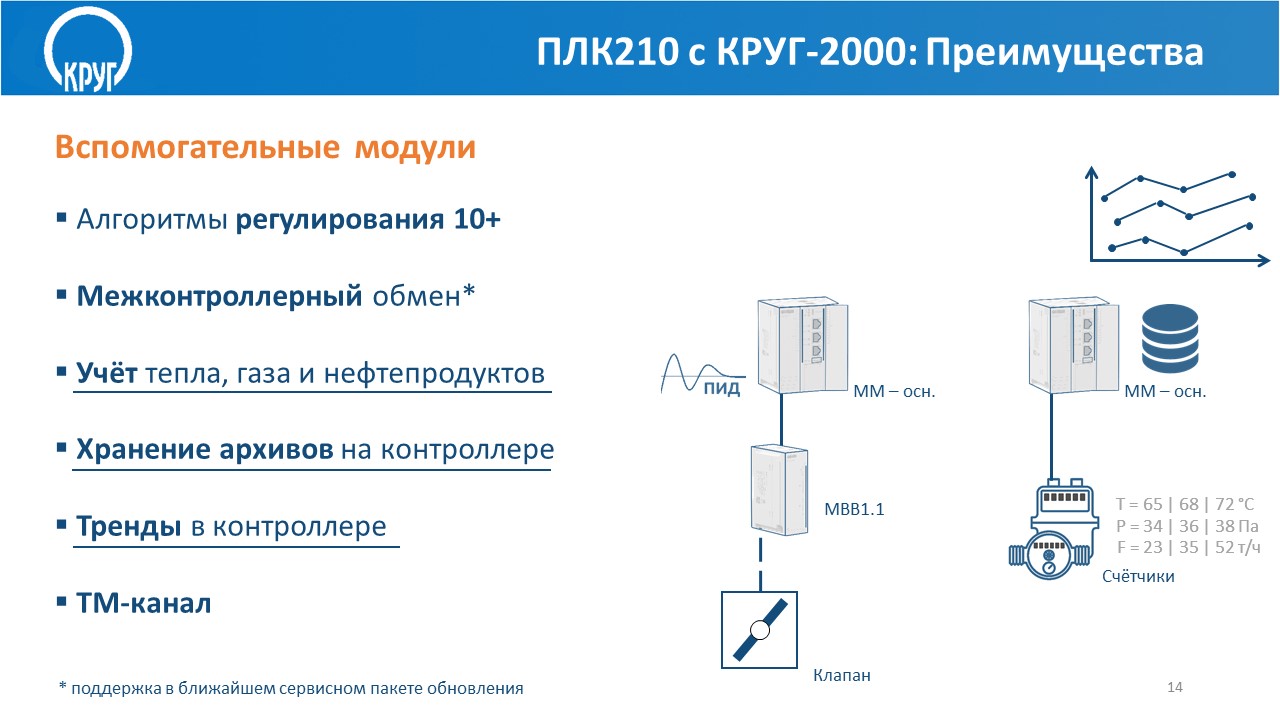

- Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA
- Обмен с контроллерами по высоконадежному скоростному протоколу

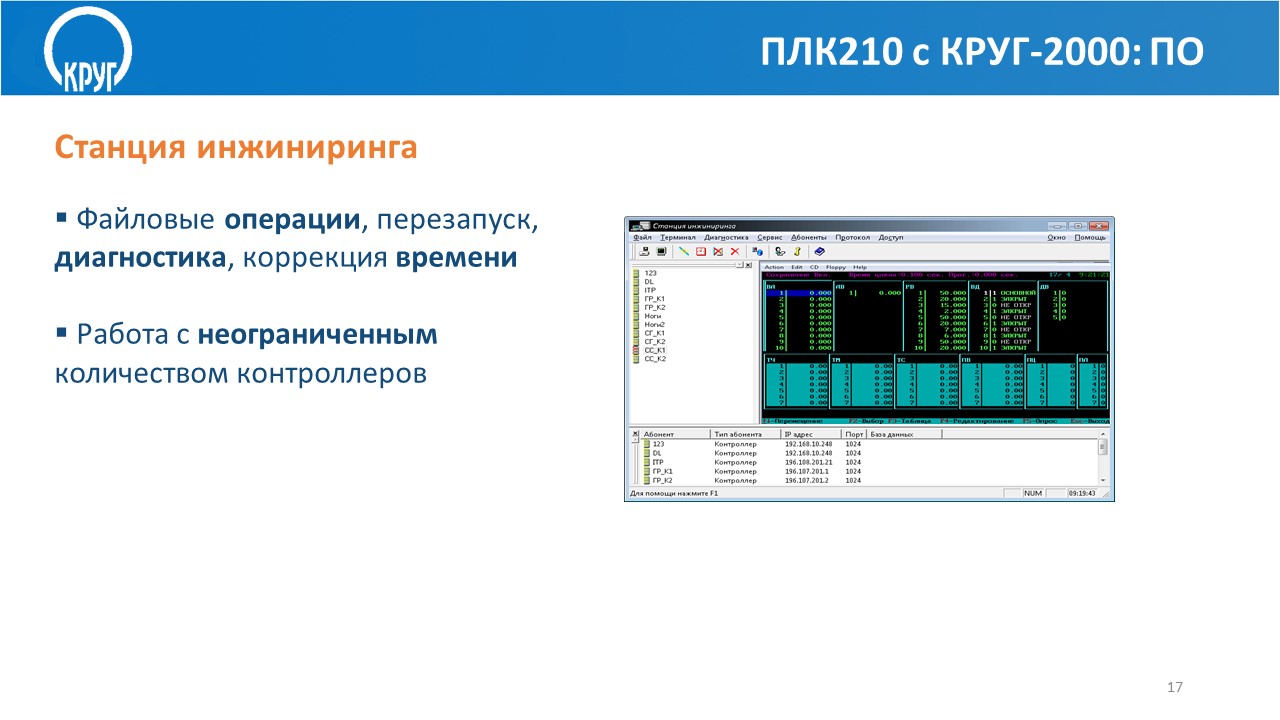

- Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей
- Возможность отладки контроллера без остановки (в т.ч. удаленно).
Вопросы и ответы о контроллере ПЛК210-KR с совместного вебинара компаний ОВЕН и КРУГ
Модификации
| Дискретные входы (DI) | Дискретные выходы (DO) | Аналоговые входы (AI) | Аналоговые выходы (AO) | |
|---|---|---|---|---|
| ПЛК210-01-KR |
12 DI 12 – быстрые до 95 кГц |
18 DO 18 – э/м реле |
– | – |
| ПЛК210-02-KR |
24 DI 12 – быстрые до 95 кГц 12 – до 300 Гц |
12 DO 12 – э/м реле |
– | – |
| ПЛК210-03-KR |
24 DI 12 – быстрые до 95 кГц 12 – до 300 Гц |
16 DO 8 – быстрые ключи до 60 кГц 8 – ключи |
– | – |
Технические характеристики
| Процессор | TI AM3358 ARM Cortex-A8 800 МГц | Объем RAM | 256 Мб |
| Встроенная FLASH память | 512 Мб | Ethernet | 4 |
| RS-485 | 2 | RS-232 | (без гальваноразвязки) 1 |
| USB Device | 1 | USB Host | 1 |
| MicroSD | 1 | Температурный диапазон | -40…+55 |
| Степень защиты | IP20 | Питание | =10…48 В |
