SCADA КРУГ-2000 - общее описание

SCADA КРУГ-2000 - что это такое?

SCADA КРУГ-2000 – современное высоконадежное средство построения АСУ ТП в области ответственных применений.
АСУ ТП, разработанные на основе SCADA КРУГ-2000, успешно эксплуатируются на множестве предприятий по переработке нефти и газа, в энергетике, химической промышленности и многих других отраслях производства.

SCADA КРУГ-2000 является одной из старейших и наиболее функциональных отечественных SCADA-систем.
Отличительными чертами SCADA КРУГ-2000 является высокая надежность, модульность, глубокая интеграция SCADA и среды программирования контроллеров, мощный инструментарий, обеспечивающий удобство создания и отладки проектов пользователя. Стоимость SCADA КРУГ-2000 значительно меньше стоимости западных аналогов.

Подробнее о рекомендациях при выборе SCADA читайте в статье Проблемы выбора инструментальных средств построения SCADA-систем.

Модульность SCADA КРУГ-2000 – это возможность легко построить автоматизированную систему с заданной функциональностью и архитектурой:

• Локальная система на одном компьютере
• Система, построенная по технологии клиент-сервер

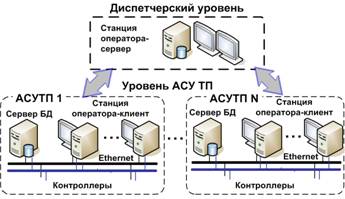

• Иерархическая распределенная система управления (DCS – Distributed Control System) многими объектами, интегрированная в сеть предприятия.

Модульный подход к построению автоматизированных систем позволяет использовать только те программные компоненты SCADA КРУГ-2000, которые необходимы для решения поставленных задач. Таким образом, пользователь оплачивает только необходимый ему сейчас функционал, а дополнительные возможности легко наращиваются в ходе дальнейшей эксплуатации.

Подробнее о преимуществах модульного подхода и особенностях его реализации в SCADA КРУГ-2000 читайте в статье Модульная интегрированная SCADA КРУГ-2000.

Высокая надежность

Часто под словосочетанием «высокая надежность» подразумевается только квалификация программистов, разрабатывающих ПО и серьезное тестирование. Несомненно, качество исходного кода является одной из важнейших составляющих программного обеспечения с повышенными требованиями к надежности, но далеко не единственной.
SCADA-система, используемая в опасных отраслях, помимо качественной работы от версии к версии, должна отвечать таким требованиям, как:

• Разграничение прав доступа
• Поддержка горячего резервирования
• Развитая система сигнализаций (алармов).

Помимо базовых требований, перечисленных выше, SCADA КРУГ-2000 обеспечивает множество дополнительных средств увеличения отказоустойчивости. Например, в процессе эксплуатации передача данных происходит с использованием специализированных отказоустойчивых протоколов обмена и т.д. Подробнее в материале SCADA КРУГ-2000 - инструмент для создания высоконадежных и функциональных Распределенных Систем Управления (DCS).

Открытость

Возможность легко подключить произвольное устройство и передать информацию из SCADA является одним из ключевых моментов для большинства пользователей. Поддержка SCADA КРУГ-2000 стандартизованных (OPC, SQL, XML, COM, OLE DB) и инновационных методов организации информационного обмена обеспечивает возможность как горизонтального, так и вертикального обмена данными между подсистемами предприятия. Таким образом, SCADA КРУГ-2000 может легко интегрироваться в единое информационное пространство управления производством.
См. также:

• Методы и средства получения информации от устройств нижнего уровня
• Способы организации обмена с другими информационными системами

Удобство создания и отладки пользовательских проектов

Как хорошо известно, «время – деньги». Помня об этом, разработчики SCADA КРУГ-2000 постарались сделать процесс разработки и отладки пользовательских проектов максимально удобным.

Общая среда разработки пользовательских программ и единая база данных

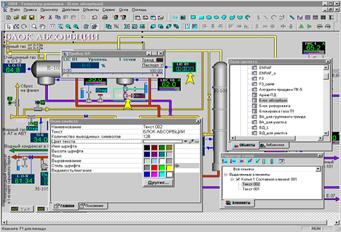

Технологические программы верхнего и нижнего уровня разрабатываются в интегрированной среде разработки – ИСР КРУГОЛ™. Отказ от ненужного дублирования информации и работа с единым проектом позволяют уменьшить время на создание проекта и минимизировать количество ошибок.

Мастер создания базы данных
Мастер создания базы данных значительно экономит время и превращает процесс создания базы данных в последовательность шагов, понятных и удобных для разработчика автоматизированной системы. Мастер включает компоненты создания абонентов, каналов и формирования технологических переменных автоматизированной системы.

Объектно-ориентированный подход
SCADA КРУГ-2000 реализует объектно-ориентированный подход, позволяющий однажды созданные объекты использовать в разных частях проекта. Доработка объекта при этом автоматически распространяется на весь проект. Развитая система мастеров и шаблонов сокращает время на разработку.

Библиотека функций языка КРУГОЛ насчитывает более 250 функций, возможна разработка собственных функций на языке С/С++. Обширная библиотека графических примитивов уменьшает время на формирование графической части проекта.

Мощные средства отладки позволяют легко находить ошибки в проектах пользователя. Особо следует отметить уникальные средства отладки программы пользователя на контроллерном уровне. Например, возможна удаленная отладка в режиме «без остановки контроллера». В этом режиме запускается отладочная копия ядра исполнения (СРВК), и интегрированная среда разработки работает только с ней. Затем, по завершении процесса отладки, возможна подмена программы без перезапуска и остановки контроллера. Имитатор системы реального времени контроллера позволяет эмулировать работу множества контроллеров.

Проекты любого уровня сложности и архитектуры

SCADA КРУГ-2000 обеспечивает быструю и надежную работу на проектах практически любого уровня сложности. Глубина архивов ограничивается только физическим размером жестких дисков (или иных средств хранения информации). Высокопроизводительная база данных реального времени системы КРУГ-2000 отделена от баз данных для хранения архивной информации, что позволяет гарантировать необходимую скорость работы БД реального времени. Кроме того, такая архитектура в случае необходимости позволяет разделить места хранения информации. Например, БД реального времени можно расположить на скоростном RAID-массиве пятого уровня, а БД трендов, протокола событий и БД архива печатных документов хранить на объемном RAID первого уровня.
При выборе SCADA КРУГ-2000 пользователь получает возможность создания как простых, так и иерархических систем с локальной или клиент-серверной архитектурой (в зависимости от потребностей). В процессе эксплуатации, с ростом количества подключаемых объектов возможно легко перейти от простой к более сложной архитектуре системы.

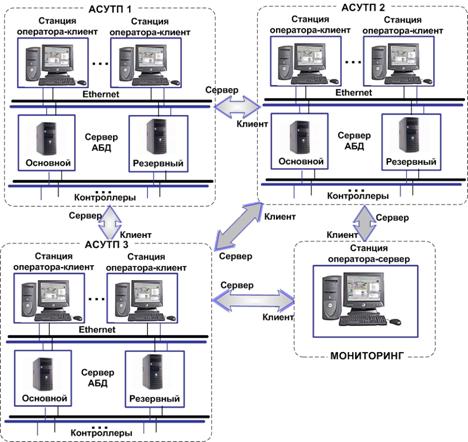

Межсерверный обмен переменными и связанными с ними событиями, вывод обобщенной сигнализации, динамическое подключение клиентов к серверам позволяют оптимизировать архитектуру системы и создавать места обобщенного контроля и управления.
