Октябрь 2010 / Диспетчеризация территориально рассредоточенных АСУ ТП ГРП на Ставропольском УПХГ
В августе 2010 г. фирмой «КРУГ» совместно с ООО «Ай-Си-Эс Интегрированные решения» (г. Москва) введена в промышленную эксплуатацию система диспетчерского контроля территориально рассредоточенных АСУ ТП газораспределительных пунктов ГРП-8 и ГРП-10 в Ставропольском управлении подземного хранения газа (УПХГ).
Ставропольское УПХГ входит в ООО «Газпром ПХГ», дочернее подразделение ОАО «ГАЗПРОМ». Оно осуществляет хранение и транспортировку газа крупнейшего в мире Северо-Ставропольского подземного хранилища газа. Разработанные НПФ «КРУГ» АСУ ТП ГРП-8 и ГРП-10 успешно эксплуатируются на Ставропольском УПХГ более 10 лет.
Целью разработки и внедрения системы является создание единого диспетчерского центра, обеспечивающего в реальном времени сбор информации и мониторинг технологических процессов газораспределительных пунктов.

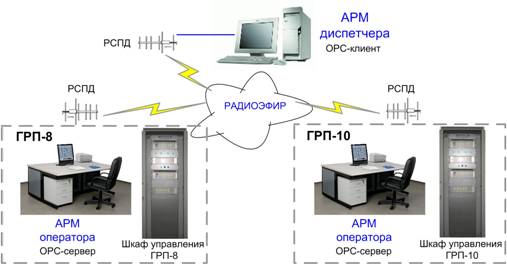

Обмен данными между диспетчерским центром и автоматизированными системами ГРП осуществляется на основе ОРС-технологии. Для передачи данных с ГРП используется беспроводная региональная сеть передачи данных (РСПД) на основе технологии радио-Ethernet.
Основные параметры, передаваемые с ГРП-8, ГРП-10 диспетчеру:
- Положение кранов скважин – шлейф скважины, станционные краны
- Расход мгновенный, суточный, за цикл закачки, за цикл отбора; перепад на диафрагме – шлейф скважины
- Перепад давления, давление, температура – сепараторы П1, П2, П3
- Расход мгновенный, суточный, за цикл отбора, за цикл откачки; режим работы (отбор, закачка) – по ГРП
- Расход мгновенный, давление, температура, перепад на диафрагме по скважинам – общий замер, индивидуальный замер.
Используемые программные средства АРМ диспетчера – SCADA КРУГ-2000®. Программный комплекс «Станция мониторинга-сервер».
Доступ к информации о функционировании ГРП в реальном времени позволяет диспетчеру принимать правильные и своевременные решения, а руководству – получать достоверные оперативные данные о хранении и транспортировке газа. Все это существенно снизило затраты на эксплуатацию и техническое обслуживание газораспределительных пунктов.
Следует отметить, что работы по внедрению системы проводились без остановки локальных АСУ ТП ГРП и не влияли на их функционирование. Безопасность данных автоматизированных систем обеспечивается за счет установки дополнительного оборудования, на котором развернуто все необходимое программное и коммуникационное обеспечение.
