Июль 2010 / На Архангельской ТЭЦ автоматизированы котлы ТГМ-84Б ст. № 3 и ст. № 4
В июне 2010 г. научно-производственной фирмой «КРУГ» совместно с ЗАО «АМАКС» (г. Москва) и СКБ ПСИС (г. Чебоксары) введена в эксплуатацию автоматизированная система управления котлом ТГМ-84Б ст. №3 и котлом ТГМ-84Б ст. №4.
Архангельская ТЭЦ – крупнейшая электростанция в Архангельской области, основной производитель электроэнергии и теплоэнергии для централизованного отопления г. Архангельска и прилегающих районов. Входит в состав ОАО «Территориальная генерирующая компания № 2» (ТГК-2).
Внедрение полномасштабных АСУ ТП проводится в рамках работ по переводу котлов ТГМ-84Б ст. №1, 2, 3, 4 на сжигание природного газа, что позволит в дальнейшем стабилизировать динамику изменения тарифов, улучшить экологическую обстановку в регионе и повысить надежность энергоснабжения потребителей.
Система построена на базе SCADA КРУГ-2000™ и программируемых логических контроллеров производства СКБ ПСИС.
Основные функции АСУ ТП
- Сбор, архивирование и представление информации о состоянии оборудования и параметрах работы котла
- Дистанционное управление исполнительными механизмами
- Формирование суточной и учетной документации, регистрация аварийных ситуаций
- Управление защитами и блокировками.
АСУ ТП каждого котла имеет трехуровневую иерархическую архитектуру
- Нижний уровень представлен датчиками и исполнительными механизмами
- Средний уровень – программируемые логические контроллеры

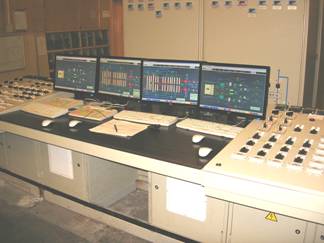

- Верхний уровень системы – резервируемые АРМ операторов.
Информационная мощность системы для каждого котлоагрегата:
- Входных аналоговых параметров – 634
- Входных дискретных параметров – 1185
- Выходных аналоговых параметров – 1237
- Выходных дискретных параметров – 612
- Служебных параметров – 730.
Отличительные особенности АСУ ТП
- Обмен данными между SCADA-системой и контроллерами осуществляется с помощью ОРС-сервера, разработанного НПФ «КРУГ» специально для контроллеров СКБ ПСИС
- Реализован контроль переходных процессов изменения давления в барабане котла и температуры стенок барабана во время розжига.
Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, достоверной и своевременной информацией о работе котлоагрегатов, повысить эффективность управления технологическим процессом. Планируется внедрение аналогичных систем котлоагрегатов ст. № 1 и 2 в августе и АСУ ТП газорегуляторного пункта Архангельской ТЭЦ в сентябре 2010 г.
