Март 2009 / Система точного оперативного учета топливного газа на Губкинском газоперерабатывающем комплексе
Введена в эксплуатацию автоматизированная система оперативного учёта газа (АСОУГ) в ОАО «Губкинский ГПК» (г. Губкинский, Ямало-Ненецкий автономный округ).

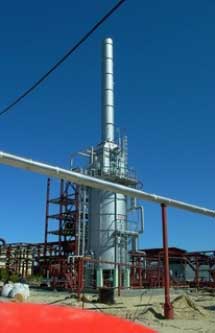

Губкинский газоперерабатывающий комплекс с проектной мощностью переработки газа 2140 млн. м3 в год является самым северным газоперерабатывающим заводом в России. Он входит в состав крупнейшего нефтехимического холдинга «СИБУР», являющегося дочерней компанией ОАО «Газпром».
Работы по проектированию и внедрению системы выполнены в рамках программы реконструкции оперативных узлов учёта газа Губкинского ГПК. Решение о реконструкции системы было принято руководством предприятия в связи с физическим и моральным износом находившейся ранее в эксплуатации системы контроля параметров оперативного учета топливного газа, выполненной с применением устаревших датчиков и приборов учета.
АСОУГ предназначена для оперативного контроля и учёта фактического потребления топливного газа, сжигаемого в печах для обеспечения технологического процесса переработки нефтяного попутного газа в масштабе каждого узла учёта и по предприятию в целом.
Автоматизированная система оперативного учёта газа реализована на базе ПТК КРУГ-2000™ и имеет двухуровневую иерархическую структуру:
- Нижний уровень представлен кориолисовыми расходомерами
- Верхний уровень представлен автоматизированным рабочим местом оператора, включающим в себя программное обеспечение SCADA КРУГ-2000®, одновременно выполняющим функции сбора, обработки, визуализации и архивирования данных с датчиков нижнего уровня (расходомеров).
Все кориолисовые расходомеры объединены цифровой сетью RS-485 и опрашиваются АРМ оператора по протоколу MODBUS.
АСОУГ обеспечивает реализацию следующих функций:
- сбор и обработка технологической информации от расходомеров
- учёт расхода газа с точностью 0,5 %
- представление оперативному персоналу информации по контролируемым параметрам в виде технологических схем, трендов и печатных документов
- сигнализация о возникновении нарушений в технологическом процессе и обнаружении неисправностей в составе оборудования
- протоколирование событий, происходящих в системе
- регистрация значений технологических параметров
- документирование информации в виде ведомостей учёта
- архивирование трендов, печатных документов, протоколов событий.
Работы по созданию системы выполнены «под ключ» НПФ «КРУГ» в два этапа:
- на первом этапе выполнены проектные работы (предпроектное обследование объекта, разработка технического задания и проектно-сметной документации)
- на втором этапе осуществлены изготовление, комплектация и поставка оборудования, проведены инжиниринговые, монтажные, пусконаладочные работы и пуск системы в эксплуатацию.
