Май 2007 / Коммерческий учет стабильного конденсата на Сургутском ЗСК

В 2006 году руководством Сургутского ЗСК было принято решение о модернизации узла учёта:

• с целью приведения его характеристик к требованиям вновь введённых нормативных документов – МИ 2837 и МИ 2825
• для подключения нового технологического оборудования
• для повышения надежности работы технологического оборудования и сокращения затрат на эксплуатацию и ремонт средств автоматизации.

Модернизация программного обеспечения узла учёта выполнена НПФ «КРУГ». В результате была разработана и запущена в промышленную эксплуатацию фактически новая система коммерческого учета стабильного конденсата.

Узел учета стабильного конденсата предназначен для измерения массы и качественных характеристик стабильного конденсата, закачиваемого в магистральный нефтепровод ОАО «Сибнефтепровод».

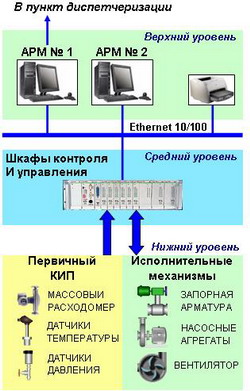

Трехуровневая система АСУ ТП позволяет производить дистанционное управление запорной арматурой как со шкафа управления, так и со станции оператора. В качестве расходомеров на пяти измерительных линиях применены массовые (кориолисовые) расходомеры, обеспечивающие одновременное измерение массы, плотности и температуры.

На нижнем уровне системы расположены датчики и исполнительные механизмы.
Средний уровень системы представлен микропроцессорными контроллерами с ПО СРВК «КРУГ-2000», вторичными преобразователями влагомеров, пультом дистанционного управления и пультом переключения контроллеров.
Достоинством предложенного технического решения является то, что один контроллер в комплекте с ПО решает все задачи, начиная от контроля и защит и заканчивая коммерческим учётом. При этом не требуется приобретение отдельных приборов коммерческого учета и дополнительных контроллеров.
Верхний уровень представлен двумя автоматизированными рабочими местами оператора (АРМ №1 и АРМ №2) с установленной интегрированной SCADA «КРУГ-2000».
На верхнем уровне выполняются следующие функции:

• отображение технологической информации в графическом виде
• сигнализация выхода контролируемых параметров за границы
• формирование и печать отчетов, паспортов качества, актов приема-сдачи, протокола событий
• архивирование параметров, отчетов, протокола событий
• передача данных в систему телемеханики
• диагностика состояния компонентов АСУ ТП
• поддержание единого времени, а также выполнение переходов на летнее и зимнее время.

Информационная мощность системы

• Общее количество сигналов – 265, в т.ч.
• входных аналоговых – 65
• входных дискретных – 120
• выходных дискретных (управление) – 80
• время опроса всех сигналов в контроллере – 200 мс
• время обновления данных на АРМ – 1,5 сек.

Модернизация узла учета позволила обеспечить:

• оптимизацию расчетов за счет внедрения узла коммерческого учёта стабильного конденсата в соответствии со всеми действующими нормативными документами
• повышение надежности за счет структурного резервирования и глубокой самодиагностики отказов технических и программных средств.

В настоящее время система коммерческого учета стабильного конденсата находится в промышленной эксплуатации и положительно оценена Заказчиком.
