Ноябрь 2006 / Автоматизированная система контроля и дистанционного управления систем жизнеобеспечения Административного комплекса №1 ОАО «Новошип»
ОАО «Новошип» является одной из крупнейших судоходных компаний мира, главный офис которой находится в г. Новороссийске. Офис располагается в Административном комплексе №1, состоящем из 3-х зданий: 7- и 13-этажные административные корпуса и здание столовой.
В текущем году в Административном комплексе №1 ОАО «Новошип» была завершена реконструкция основных систем жизнеобеспечения зданий с установкой нового оборудования. Возникла необходимость централизованного диспетчерского контроля и управления для эффективной эксплуатации данных систем.
Объекты автоматизации:
- Система теплохладоснабжения, работающая в двух режимах: «Зима»/ «Лето»
- Горячее водоснабжение
- Хозяйственно-питьевое водоснабжение
- Пожарное и оборотное водоснабжение
- Приточная и вытяжная вентиляция
- Дренажная система.
- Верхний уровень – АРМ оператора (программный комплекс СТАНЦИЯ ОПЕРАТОРА/АРХИВИРОВАНИЯ-СЕРВЕР)
- Нижний уровень – информационный, измерительный и управляющий комплекс (7 шкафов управления, установленных в непосредственной близости от автоматизируемого оборудования).
- контроль и сигнализация (световая/звуковая) отклонений параметров от задаваемых границ
- дистанционное управление оборудованием
- программно-аппаратная самодиагностика основных элементов системы
- выполнение расчетов наработки оборудования
- ведение и архивирование трендов, печатных документов, протоколов и т.д.
- входных аналоговых переменных > 50
- входных дискретных переменных > 130
- выходных дискретных переменных > 40.

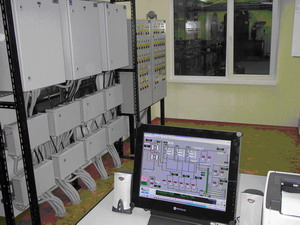

Центральный Пункт Управления
расположен на первом этаже одного из зданий
В результате все основные системы жизнеобеспечения трех зданий находятся под контролем и управлением одного оператора, получившего возможность диагностировать эксплуатационное оборудование, следить за его нагрузкой/наработкой, планируя оптимальные режимы работы, и предупреждать возникновение аварийных ситуаций.
Руководство Департамента управления имуществом ОАО «Новошип» выразило удовлетворение результатами работы и высказало пожелание о расширении данной системы с созданием дополнительных АРМ-ов, используя программное обеспечение Web-Контроль.
