Декабрь 2009 / Внедрена АСУ ТП котлов ДК-16-14ГМ Губкинского ГПК
В ноябре 2009 года в рамках программы модернизации котлов ДК-16-14ГМ ст. №1 и №2 парокотельной установки (ПКУ) Губкинского ГПК введена в эксплуатацию автоматизированная система управления котлами ДК-16-14ГМ ст. №1 и №2.

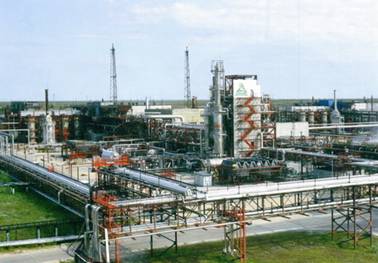

OAO «Губкинский газоперерабатывающий комплекс» – самое северное газоперерабатывающее предприятие холдинга «СИБУР».
Основной вид деятельности Губкинского ГПК – переработка попутного нефтяного газа, поступающего с месторождений ООО «РН-Пурнефтегаз».
По заданию заказчика система построена на базе программируемых логических контроллеров (ПЛК) Mitsubishi FX2N-48MT и программного обеспечения SCADA КРУГ-2000®.
Основные функции АСУ ТП:
- сбор, архивирование и представление информации о состоянии газового оборудования и параметрах работы котла
- автоматический «пуск котла», включающий:
- вентиляцию топки
- проверку герметичности газового блока
- розжиг газовой горелки
- прогрев котла
- обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
- регулирование технологических параметров в процессе работы и выполнение главной функции – производство пара.
Архитектура АСУ ТП:
АСУ ТП каждого котла имеет трехуровневую иерархическую архитектуру.
- нижний уровень представлен датчиками и исполнительными механизмами
- средний уровень – шкаф управления, включающий ПЛК Mitsubishi FX2N-48MT и местный пульт управления – на базе сенсорной панели оператора Mitsubishi E1071
- верхний уровень системы представлен центральным пультом управления на базе персонального компьютера под управлением SCADA КРУГ-2000® с использованием OPC-сервера Mitsubishi.
Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, достоверной и своевременной информацией о работе котлоагрегата, сократить время и упростить процедуру управления технологическим процессом.
