Февраль 2010 / На Самарской ГРЭС введена в опытную эксплуатацию АСУ ТП турбогенератора ПТ-12-2,9/0,6 ст. №1
В декабре 2009 года на Самарской ГРЭС введена в опытную эксплуатацию автоматизированная система управления технологическим процессом турбогенератора ПТ-12-2,9/0,6 ст. №1 номинальной электрической мощностью 12 МВт. АСУ ТП выполнена на базе ПТК «КРУГ-2000».

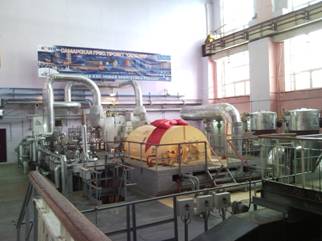

Самарская ГРЭС (ТГК-7) снабжает тепловой энергией центральные районы Самары. Турбогенератор ст. №1 Самарской ГРЭС с комплектом теплофикационного оборудования предназначен для замены устаревшей и выработавшей ресурс турбины.
Цели внедрения АСУ ТП
- повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
- реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
- улучшение условий работы оперативного персонала.
Функции
- Информационные: измерение и контроль технологических параметров, представление данных оперативному и обслуживающему персоналу, формирование сигнализации и т.д.
- Управляющие: выполнение алгоритмов защит и блокировок, регулирование технологических параметров с помощью программных регуляторов, дистанционное управление исполнительными механизмами и т.д.
- Вспомогательные: коррекция времени абонентов АСУ ТП от источника единого времени, защита от несанкционированного доступа и т.д.
Архитектура
АСУ ТП ТГ №1 имеет трёхуровневую архитектуру
Нижний уровень представлен датчиками и исполнительными механизмами.
Средний уровень – шкафы управления на базе микропроцессорных контроллеров (информационный шкаф с резервируемой процессорной частью контроллера и шкаф технологических защит и защитных блокировок, выполненный по схеме 100% резервирования контроллеров).
Верхний уровень представлен 100% резервируемым АРМ машиниста, АРМ инженера АСУ ТП, станцией инжиниринга, сервером единого времени и WEB-сервером.
В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA КРУГ-2000® версии 3.0. Все оборудование верхнего уровня размещено в пультовых конструкциях серии КонсЭрго™. Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает Сервер единого времени TimeVisor™.
Директором Самарской ГРЭС Гаршиным Д.М. за активное участие в монтаже турбогенератора ПТ-12-2,9/0,6 ст. №1 вручены благодарственные письма сотрудникам НПФ «КРУГ» Гаврику В.Ф. и Салитову А.В.
Фирма «КРУГ» ведет работы на объектах Самарской ГРЭС с 2002 года и осуществила ряд значительных внедрений: АСУ ТП котлоагрегатов №4, №5; АСУ ТП турбогенераторов ст. № 1 , № 3; САУГ котлоагрегата ст. №1; система дистанционного наблюдения на базе ПО Web-Контроль™.
