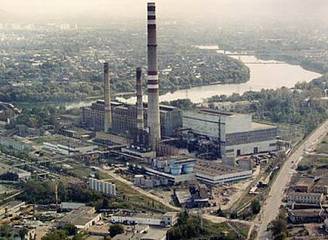

Ноябрь 2011 / На Пензенской ТЭЦ-1 модернизирована АСУ ТП турбогенератора ПТ-65/75-90/13

На Пензенской ТЭЦ-1 проведены работы по модернизации АСУ ТП турбогенератора ПТ-65/75-90/13 ст.№ 5 номинальной электрической мощностью 65 МВт. АСУ ТП выполнена фирмой «КРУГ» на базе ПТК КРУГ-2000™.

АСУТП Турбогенератора ст.№ 5 работает под управлением ПТК КРУГ-2000  с 1997 года. За это время АСУТП зарекомендовала себя как надежная и эффективная система с минимальными затратами на обслуживание. В связи с этим при реконструкции АСУТП, связанной с необходимостью замены вычислительной техники, заказчик принял решение не менять производителя и применить самую современную версию ПТК КРУГ-2000, позволяющую значительно расширить функционал системы и повысить качество управления

Теплогенерирующие мощности станции обеспечивают 89 % поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде. г. Пензы. НПФ «КРУГ» ведет работы на объектах Пензенской ТЭЦ №1 с 1997  года. За это время выполнены внедрения АСУ ТП котлоагрегата № 4, АСУ ТП турбогенераторов ст. № 4, № 5, АСУ ТП газорегуляторного пункта.

Цели внедрения АСУ ТП

• замена устаревшего и выработавшего ресурс оборудования системы управления
• повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
• реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
• улучшение условий работы оперативного персонала.

Функции

• Информационные: контроль технологических параметров, предоставление данных оперативному и обслуживающему персоналу, формирование сигнализации, ведение протоколов предаварийных и послеаварийных ситуаций и т.д.
• Управляющие: выполнение алгоритмов защит и блокировок, регулирование технологических параметров с помощью программных регуляторов, дистанционное управление исполнительными механизмами и т.д.
• Вспомогательные: диагностика оборудования ПТК, коррекция системного времени абонентов АСУ ТП, архивирование данных, защита от несанкционированного доступа к функциям системы и т.д.

Архитектура

• Нижний уровень представлен датчиками и исполнительными механизмами
• Средний уровень – организован с использованием промышленных РС-совместимых контроллеров. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования. Контроллеры информационной подсистемы и дистанционного управления выполнены по схеме «горячего» резервирования процессорной части. Контроллеры размещены в шкафах управления RITTAL..
• Верхний уровень представлен двумя АРМ машиниста, совмещенными с функциями серверов АБД (100% «горячее» резервирование), АРМ начальника смены, станцией инжиниринга, станцией архивирования

Все работы, включая проектирование (проект КИПиА, верхний уровень АСУ ТП), сборку и комплектацию шкафов управления, монтаж оборудования на объекте, инжиниринговые и пусконаладочные работы, выполнены специалистами НПФ «КРУГ».
