Июнь 2006 / Разработан программно-аппаратный комплекс «Сервер единого времени» версии 1.0

Программно-аппаратный комплекс «Сервер единого времени» предназначен для обеспечения точного единого времени на абонентах сети. Фирма-производитель - НПФ «КРУГ», г. Пенза (Россия).



Существует ряд информационных систем, в которых необходимо наличие точного единого времени. К таким системам относятся:

• Автоматизированные системы коммерческого учёта ресурсов (особенно энергоресурсов)
• Распределённые корпоративные информационные системы
• Системы промышленной автоматизации
• Автоматизированные платёжные системы
• Автоматизированные системы управления транспортом и т.д.

Наличие точного единого времени обеспечивает чёткую синхронизацию различных транзакций в сети, целостность распределённых хранилищ данных, увеличивает защищённость от незаконного проникновения и т.д. Использование комплекса «Сервер единого времени» позволяет избежать многих проблем, связанных с неточным временем.

Погрешность привязки системного времени «Сервера единого времени» к UTC составляет 500 мкс. Расхождение между показаниями таймеров абонентов одной сети, как правило, не превышает 5 мс.

Основные функции комплекса:

• Привязка системного времени абонентов к источнику точного времени
• Синхронизация времени всех абонентов, входящих в состав системы
• Автоматическая подстройка хода системных часов по первичному источнику времени (GPS-приёмник)
• Протоколирование работы «Сервера единого времени»
• Настройка «Сервера единого времени».

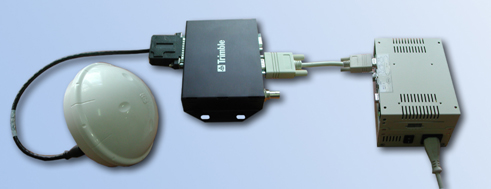

Состав комплекса «Сервер единого времени»:

• Аппаратная платформа (одноплатный компьютер)
• Программное обеспечение
• GPS-приёмник.

Режимы работы «Сервера единого времени»:

• Режим клиент-сервер
• Широковещательный режим.

Передача пакетов точного времени от «Сервера единого времени» к абонентам осуществляется по сетевому протоколу времени NTP (Network Time Protocol).

Для повышения надёжности и отказоустойчивости предусмотрена возможность использования дополнительного (резервного) сервера времени. Резервирование настраивается при конфигурировании служб точного времени на абонентах. При недоступности основного сервера времени, службы точного времени абонентов будут использовать резервный сервер.

В состав программного обеспечения комплекса входит графический конфигуратор, позволяющий проводить настройку комплекса с любого компьютера сети с помощью Интернет-обозревателя, поддерживающего JavaScript.

Для обеспечения наиболее полной интеграции «Сервера единого времени» со SCADA «КРУГ-2000» реализованы модули диагностики. Поддерживаемые операционные системы: Windows_NT/2000/XP, Linux, QNX. Модули диагностики контролируют работу служб точного времени и обеспечивают вывод сообщений диагностики синхронизации времени в протокол событий. Таким образом, Пользователь может оперативно получать информацию о проведённых коррекциях времени, а также о возможных сбоях синхронизации времени. В случае сбоев диагностические сообщения позволяют оперативно устранить возникшие неполадки.

Преимущества «Сервера единого времени»:

• Высокая точность синхронизации системного времени абонентов сети
• Малые габариты
• Возможность применения в промышленных условиях
• Возможность резервирования
• Простота настройки и эксплуатации
• Низкая (по сравнению с аналогами) цена.
