Система учета артезианской воды водозабора Саранской ТЭЦ-2
Фирмой «КРУГ» внедрена система коммерческого учета артезианской воды водозабора Саранской ТЭЦ-2 на базе программно-технического комплекса КРУГ-2000®. Работы проводились в рамках технического перевооружения водовода №2 Пензятского водозабора.
На Саранской ТЭЦ-2 (Филиал «Мордовский» ПАО «Т Плюс») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. С участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст.№5 и №6, котлов ПК-19 ст. №1 и №2, САУГ котлоагрегатов ПК-19 ст. №2 и №3, САУГ водогрейного котла ПТВМ-100 ст. №1, АСУ ТП турбогенератора ст. №2, АСУ ТП ГРП, система бесперебойного питания горелок котлов ПК-19 и ТП-47, система учета энергоресурсов ТЭЦ и другие.
Цели внедрения
- Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией по учету артезианской воды и состоянии основного оборудования
- Улучшение технико-экономических показателей
- Повышение производительности.
Функции системы
- Сбор и визуализация данных от прибора учета Взлет ТСРВ -043
- Контроль и сигнализация отклонений параметров от установленных границ
- Самодиагностика оборудования
- Ведение и архивирование трендов параметров, отчетных документов, протоколов событий.

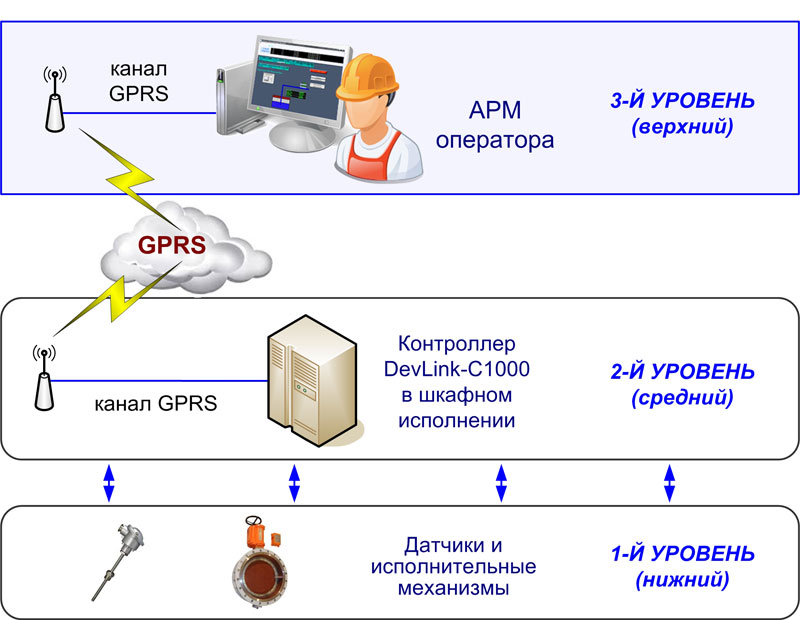

Архитектура системы
Система учета водозабора Саранской ТЭЦ-2 имеет трехуровневую архитектуру.
В 1-й (нижний) уровень входят датчик расхода воды, запорная арматура, прибор учета.
2-й (средний) уровень системы представлен шкафом управления (ШУ), находящимся непосредственно на скважине Пензятского водозабора. Микропроцессорные контроллеры DevLink-C1000 обеспечивают сбор и обработку информации от прибора учета. Информация о состоянии внутришкафного оборудования отображается на АРМ оператора: наличие напряжения питания на вводе в ШУ, открытие/закрытие двери ШУ, Вкл/Откл обогревателя ШУ, наличие связи с прибором учета.

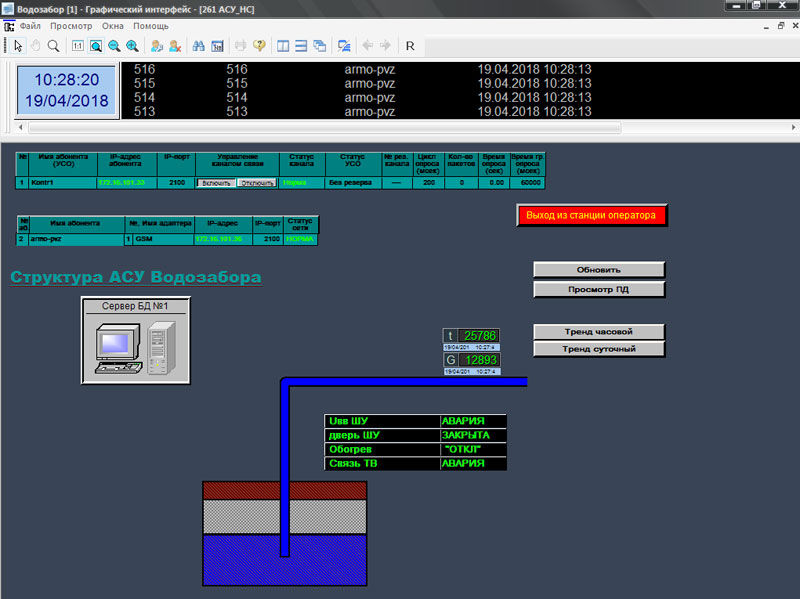

3-й (верхний) уровень представлен удаленным, находящимся на ТЭЦ-2 автоматизированным рабочим местом оператора под управлением SCADA КРУГ-2000®. АРМ оператора осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы по GPRS-каналу.
Информационная мощность системы
- аналоговые параметры – 2
- входные дискретные – 6.
Фирмой «КРУГ» выполнен полный комплекс работ: проектирование, поставка оборудования, инжиниринг, монтажные и пусконаладочные работы. Внедрение позволило следить за экономичным расходом артезианской воды и контролировать состояние внутришкафного оборудования.
В планах заказчика – установить на водоводе регулирующий клапан и заменить ручную задвижку на электрифицированную. Управление данной арматурой планируется осуществлять дистанционно с АРМ оператора.
