Система мониторинга городских очистных сооружений г. Далматово (Курганская обл.)

Системы водоснабжения и водоотведения являются неотъемлемой составляющей инфраструктуры любого города. В частности, неочищенные стоки – источник загрязнения водных объектов. Кроме того, они ухудшают качество земельных ресурсов, негативно влияя на экологическую обстановку в регионе.

Для решения такой проблемы проведена реконструкция городских очистных сооружений г. Далматово (Курганская обл.) для механической и биологической очистки хозяйственно-бытовых сточных вод перед сбросом их в реку Исеть. Работы по восстановлению коммунального объекта провели впервые с момента его постройки в 1977 году.

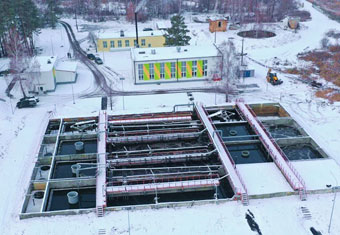

Масштабный проект по реконструкции городских очистных сооружений мощностью 2,5 тыс.м3 в г. Далматово выполнен в рамках реализации программы ускоренного социально-экономического развития региона. Он позволит значительно улучшить экологическую обстановку в районном центре и развивать масштабные производства (фото с официального сайта Правительства Курганской области).

Для надлежащего управления реконструированным объектом потребовалась современная система мониторинга по сбору информации о состоянии оборудования, расположенного в техническом помещении и станции обеззараживания: комплекс насосов, мешалок и ультрафиолетовых сушилок.

Система мониторинга городских очистных сооружений Далматово разработана на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000).

Основные цели создания системы мониторинга

Обеспечение надлежащей наблюдаемости над технологическим процессом
Достижение высокого уровня безопасности работы оборудования
Сбор и хранение данных для последующего анализа функционирования очистных сооружений в целом.

Функции системы

Обеспечение оперативного персонала точной, достоверной и оперативной информацией о работе насосов, мешалок, ультрафиолетовых сушилок
Улучшение условий труда оперативного технического персонала за счет удаленного наблюдения за текущим состоянием оборудования из помещения диспетчерской
Информационные функции:
- контроль состояния оборудования
- сигнализация изменений состояния оборудования
- сбор и накопление данных.

Архитектура системы

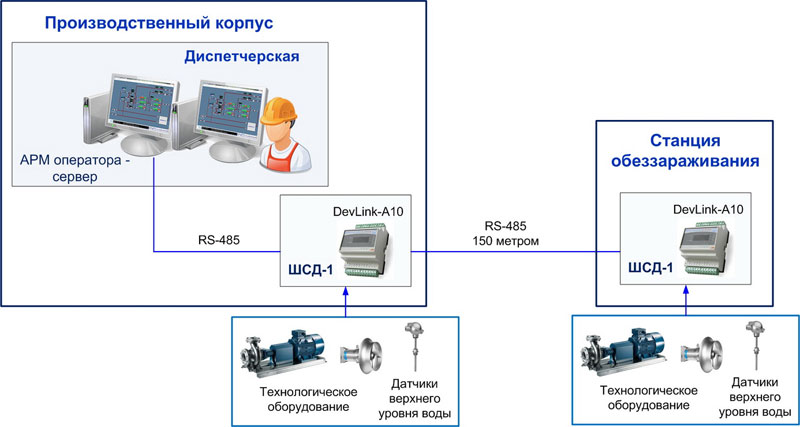

Система мониторинга городских очистных сооружений Далматово имеет трехуровневую архитектуру.

Первый (нижний) уровень включает в себя технологическое оборудование (комплекс насосов, мешалок и ультрафиолетовых сушилок) и датчики верхнего уровня воды.

Второй (средний) контроллерный уровень – два шкафа сбора данных (ШСД-1 и ШСД-2) с модулями ввода-вывода DevLink-A10, расположенные в производственном корпусе и в помещении станции обеззараживания.

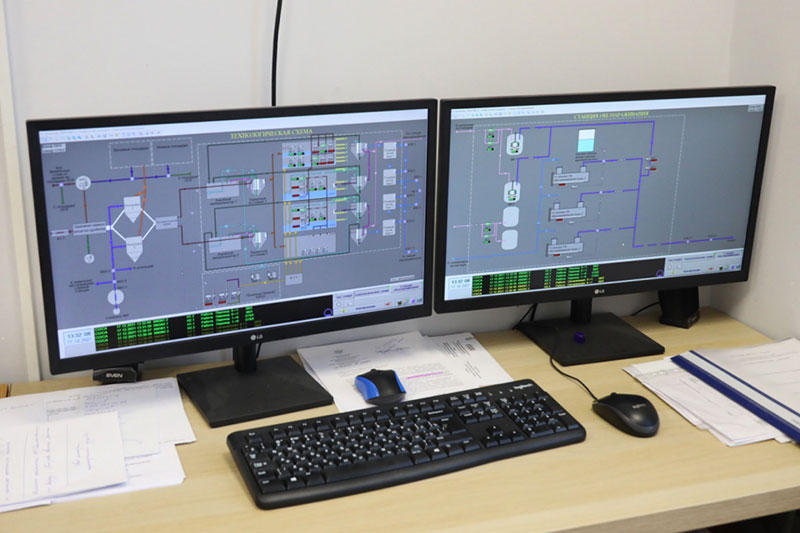

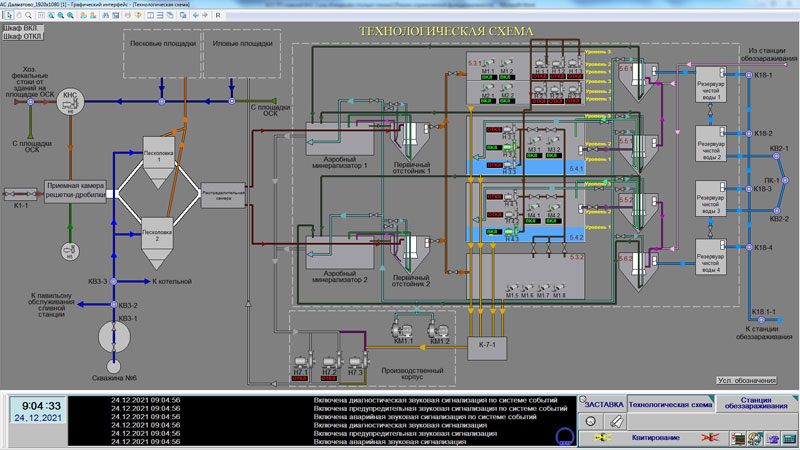

Третий (верхний) диспетчерский уровень представлен АРМ оператора, функционирующим на базе SCADA-системы КРУГ-2000^®.

АРМ осуществляет наблюдение за состоянием оборудования, а также сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы. Обмен данными между шкафами сбора данных и АРМ оператора осуществляется по интерфейсу RS-485.

Компанией «КРУГ» выполнены:

разработка проектно-конструкторской документации
инжиниринговые работы
поставка шкафов сбора данных, оборудования и ПО для верхнего уровня системы
полигонные испытания программно-технического комплекса
пусконаладочные работы.

Внедрение системы мониторинга городских очистных сооружений на базе ПТК КРУГ-2000 обеспечивает оперативный персонал полной, достоверной и своевременной информацией о работе системы.
