АСУ ТП насосных станций

ОПРОСНЫЙ ЛИСТ
Насосная станция

Назначение

АСУ ТП насосных станций предназначена для экономичного, надежного и качественного управления теплоснабжением за счет:

  • автоматизации и соответствующего повышения эффективности управления технологическим оборудованием
  • сокращения эксплуатационных издержек
  • работы технологического оборудования без эксплуатационного персонала (переход к «безлюдной» технологии).

Цели и задачи

  • Реализация оптимальных режимов теплоснабжения теплоносителя (в части транспортировки) за счет ведения функций автоматического управления технологическим оборудованием и автоматического регулирования технологических параметров насосной станции
  • Предотвращение или снижение ущерба от аварий вследствие оперативного выявления мест возникновения и характера аварий и, следовательно, сокращение времени на их локализацию, ликвидацию и устранение их последствий

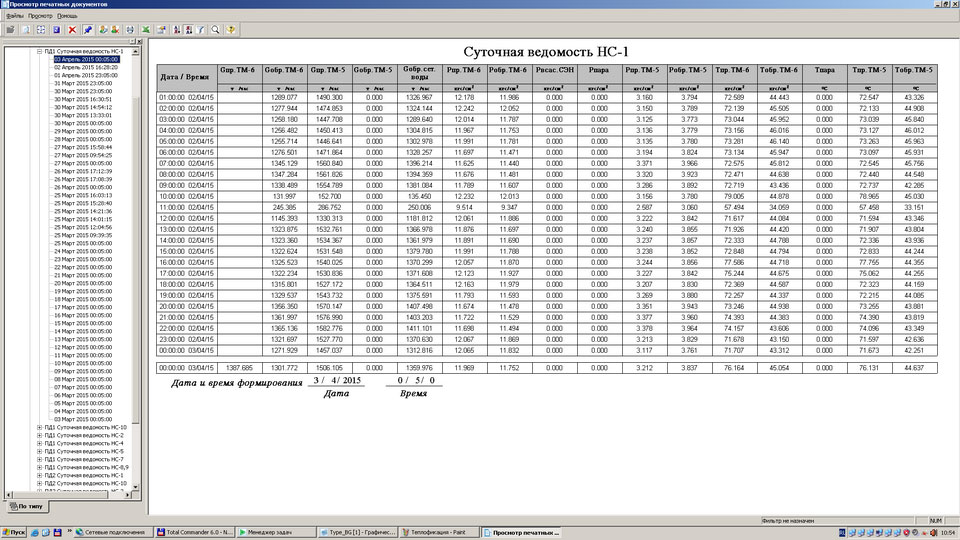

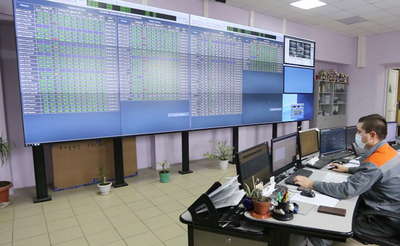

  • Вывод на экраны диспетчерского пункта достоверной и своевременной технологической информации для ведения оперативного контроля и управления оборудованием, а также вывод ретроспективной технологической информации для возможности анализа, оптимизации и планирования работ по эксплуатации оборудования насосной станций и его ремонтов
  • Снижение производственных издержек вследствие:
    • экономии электроэнергии за счет регулирования частоты вращения двигателей насосов (при использовании частотно-регулируемых приводов)
    • снижения количества аварийных ситуаций, продолжительности вынужденных простоев оборудования и затрат на его ремонт за счет устранения «человеческого фактора» при управлении технологическим оборудованием и автоматической диагностике всех элементов системы
    • снижения затрат на сервисное обслуживание системы в целом благодаря унификации решения, использования однотипных аппаратных и программных средств
    • оптимизации загрузки оборудования и процесса планирования ремонтов вследствие наличия в системе информации по наработке оборудования
    • снижения ненормативных расходов (потерь, небалансов) энергоресурсов за счет ведения технического учета энергоресурсов, своевременного и быстрого обнаружения, локализации и устранения аварийных ситуаций
    • прямой экономии денежных средств за счет внедрения «безлюдной» технологии (возможности работы насосной станции без эксплуатационного персонала).

Объекты управления

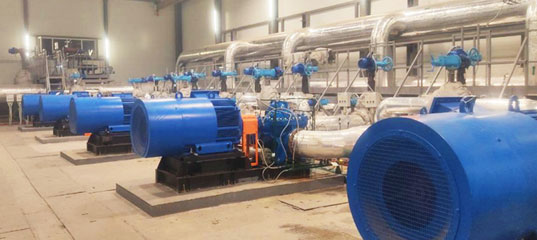

Объектами управления АСУ ТП являются повысительные, понижающие, перекачивающие насосные станции, функционирующие на прямых или обратных трубопроводах тепловой сети.

Основные функции

АСУ ТП представляет собой функционально законченную систему, предназначенную для выполнения широкого комплекса информационно-управляющих функций:

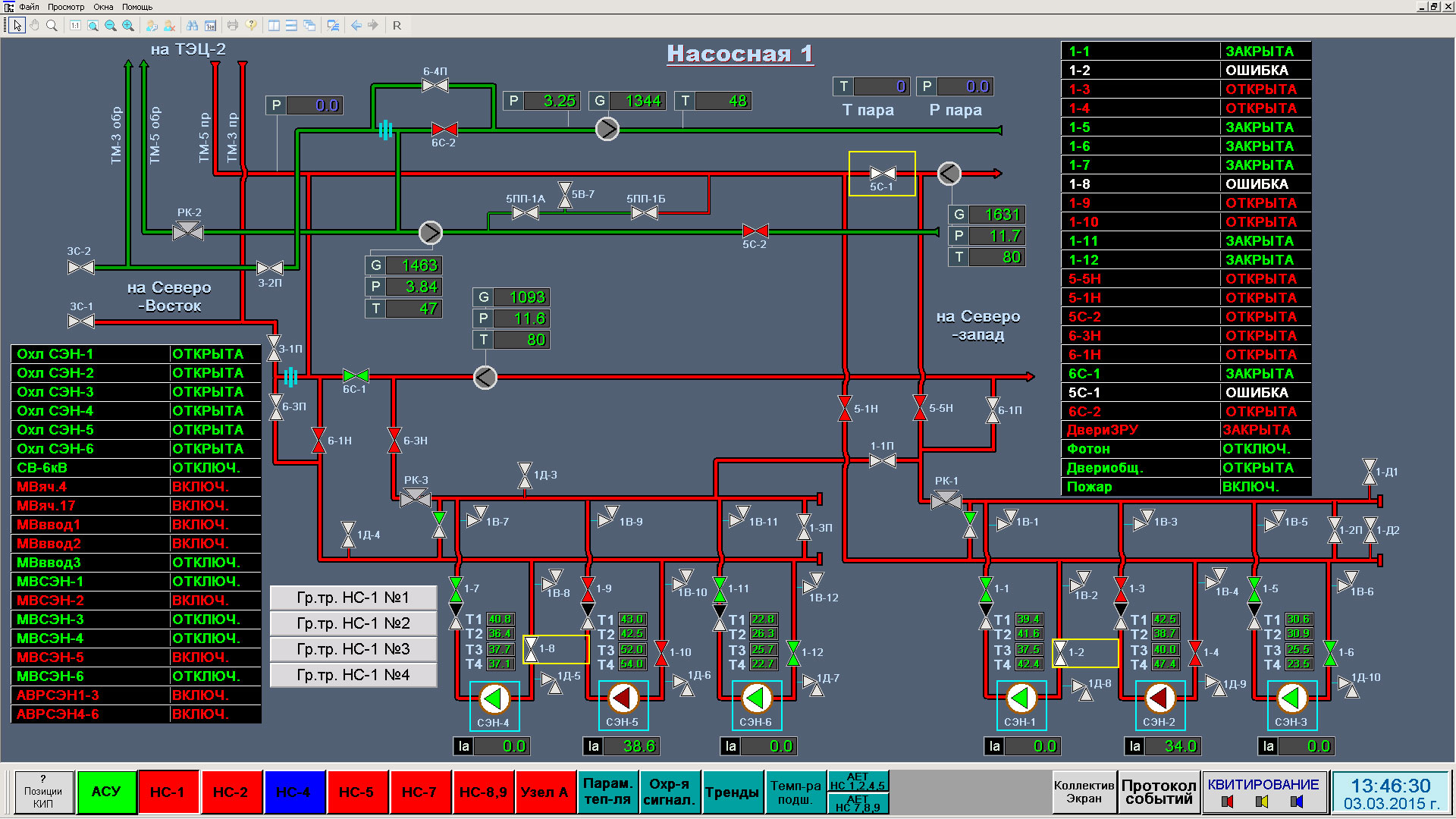

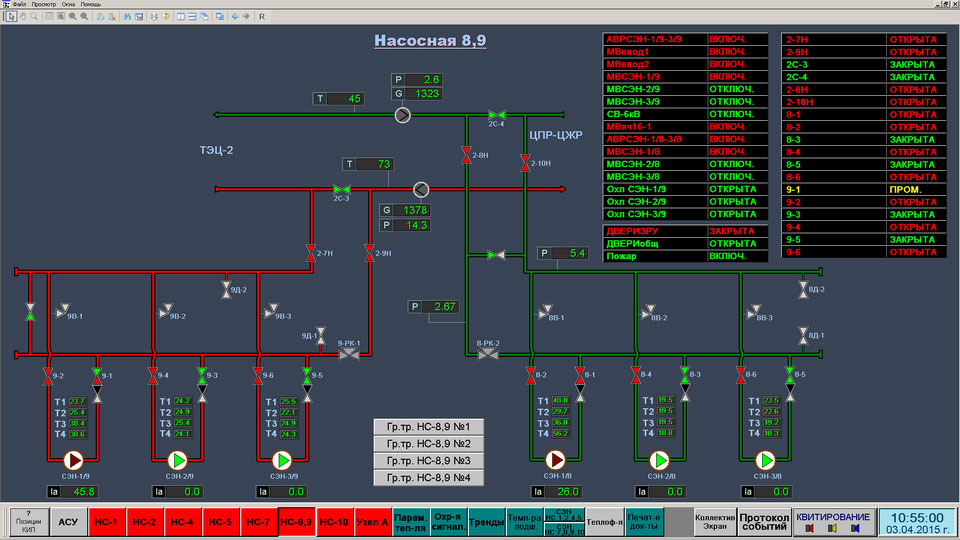

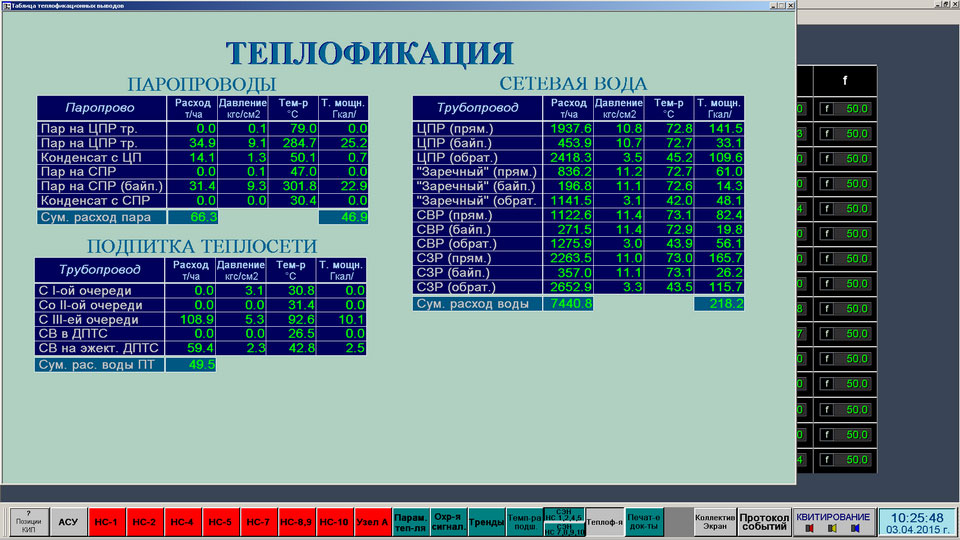

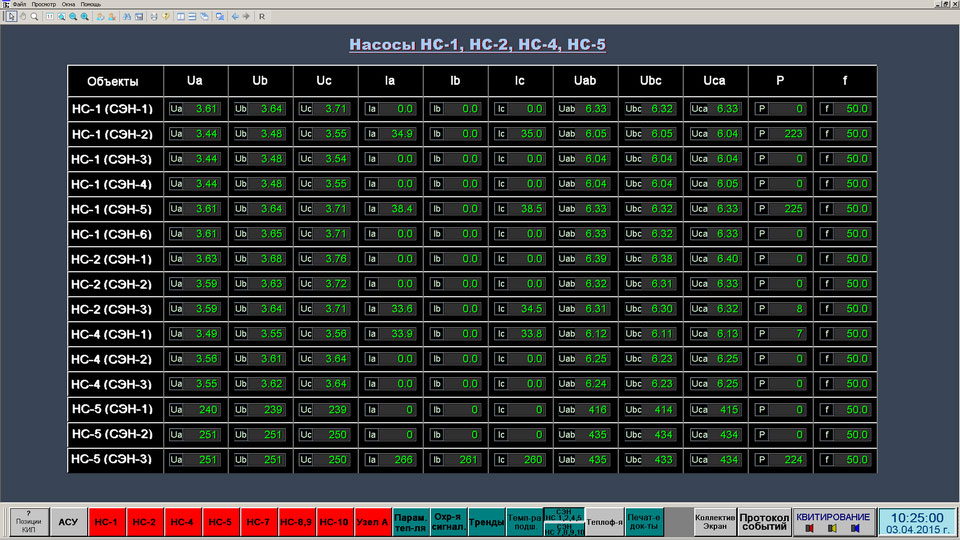

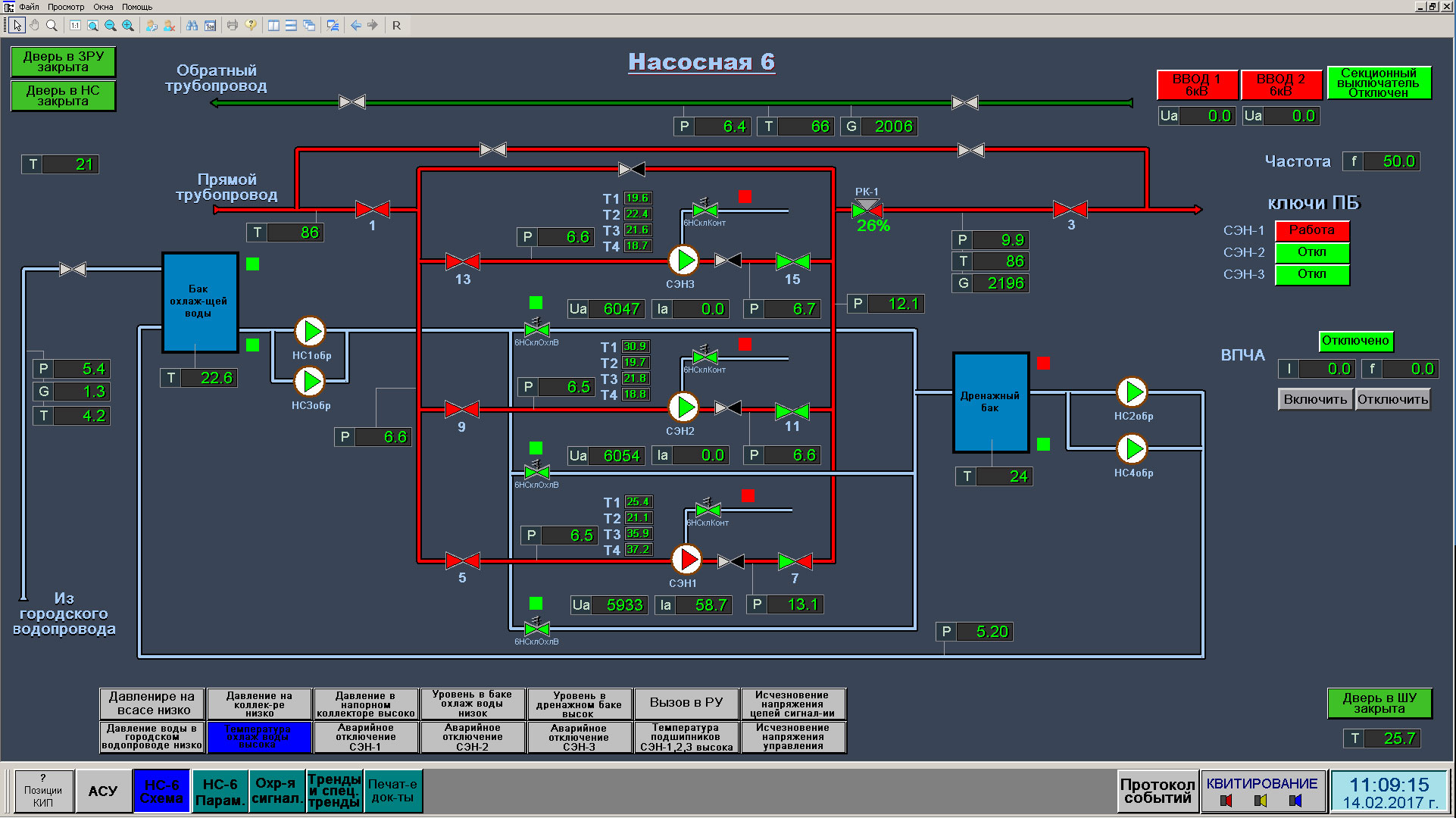

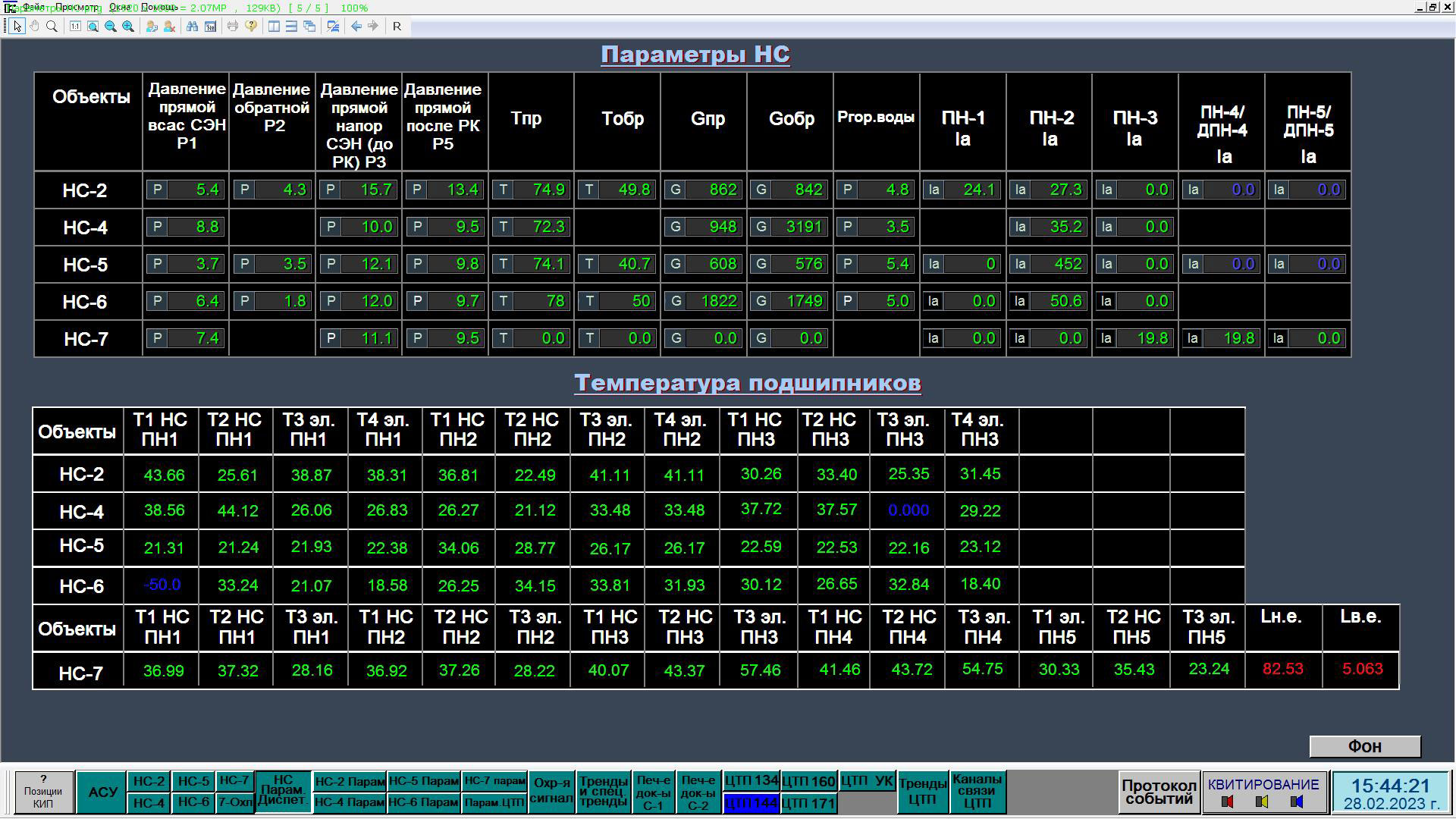

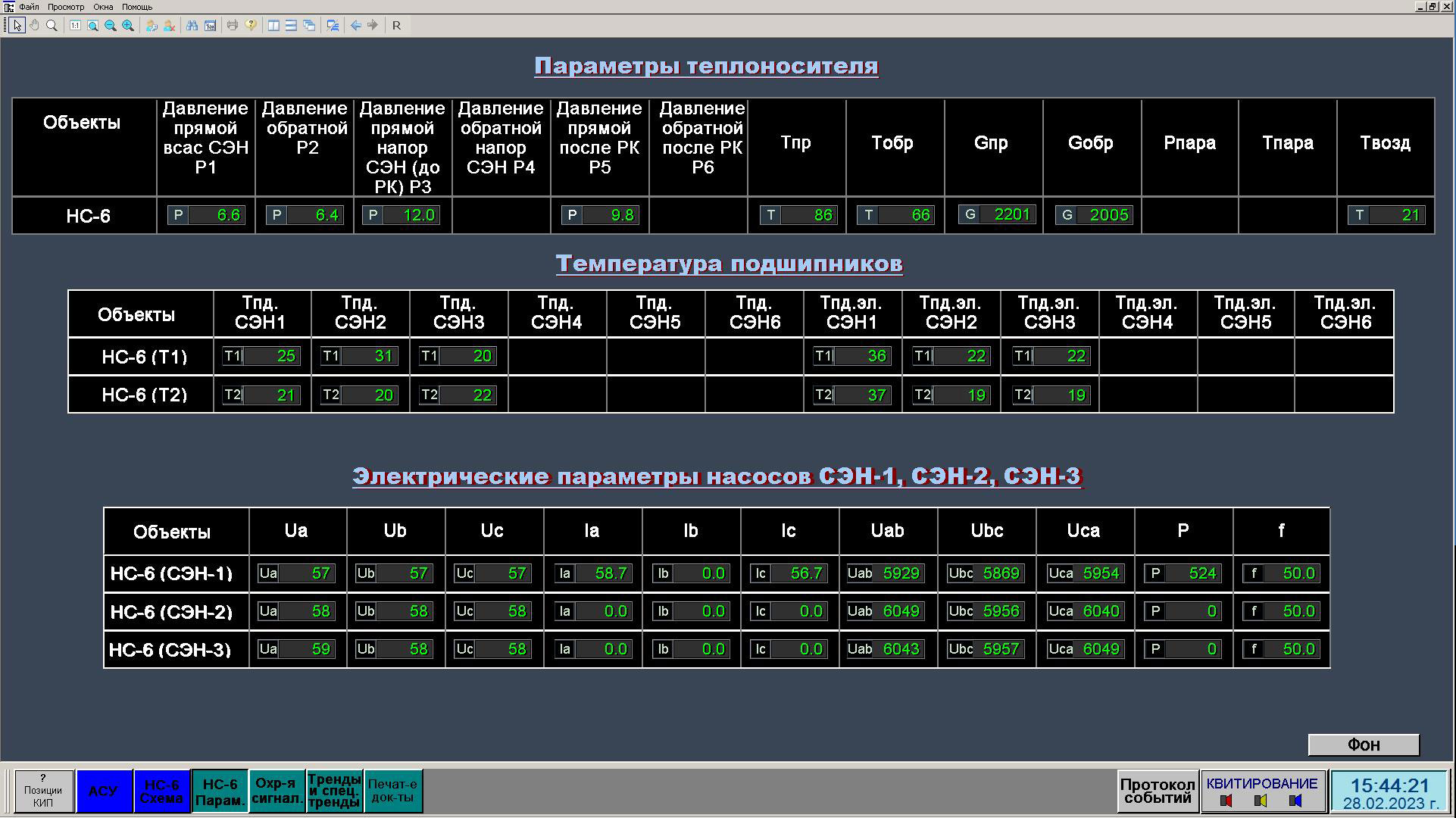

  • измерение и отображение на панели оператора основных технологических параметров насосной станции в объеме требований СНиП 41-02-2003 (температура, давление, расход, уровень и т.д.)

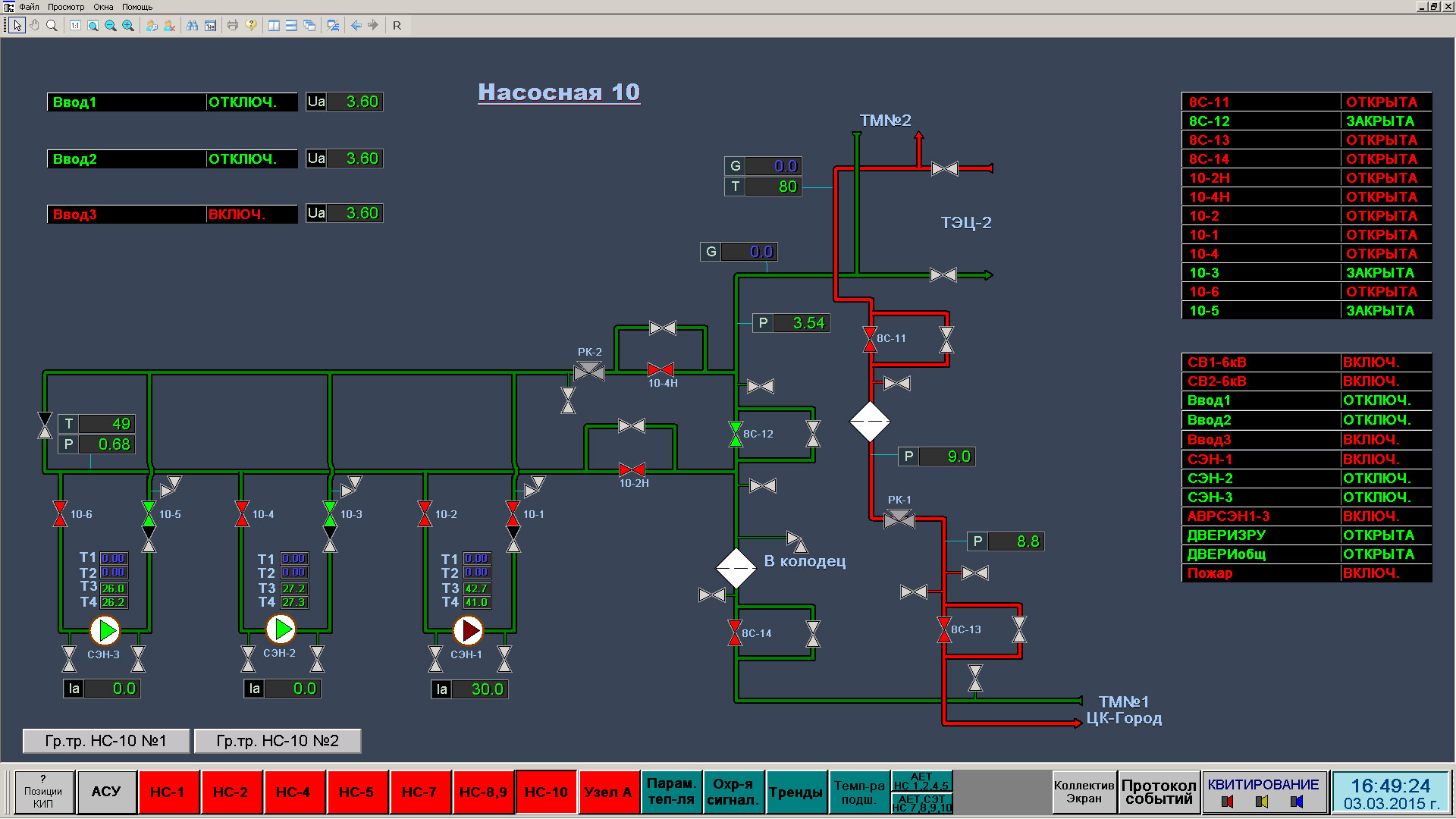

  • регистрация и отображение на панели оператора состояния (положения) исполнительных механизмов и дискретных датчиков насосной
  • дистанционное ручное (с панели оператора) и автоматическое управление насосами, в том числе оснащенными устройствами плавного пуска и частотно-регулируемыми приводами (пуск и останов, автоматический ввод резерва, групповое управление, динамическое назначение насосов в группе, переключение насосов в зависимости от количества отработанных часов, работа насосов по расписанию и т.д.)
  • формирование световой и звуковой сигнализации при нарушениях параметрами заданных значений и обнаружении неисправностей оборудования
  • автоматическое поддержание (регулирование) заданных значений технологических параметров насосной в соответствии с требованиями СНиП 41-02-2003 (давления в подающем или обратном трубопроводах насосной станции при любых режимах работы тепловой сети)
  • противоаварийные защиты и блокировки технологического оборудования от недопустимых изменений технологических параметров в соответствии с требованиями СНиП 41-02-2003 с целью предотвращения повреждения технологического оборудования и локализации последствий аварий
  • технический учет теплоносителя в подающем и обратном трубопроводе насосной станции, учет потребляемой электрической энергии, холодной воды на собственные нужды
  • расчет времени наработки оборудования насосной станции
  • передача информации о текущем состоянии оборудования, параметрах и состоянии технологического процесса в районный и (или) центральный диспетчерский пункт, прием дистанционных команд управления, настроек и уставок для параметров технологического процесса из районного и (или) центрального диспетчерского пункта.

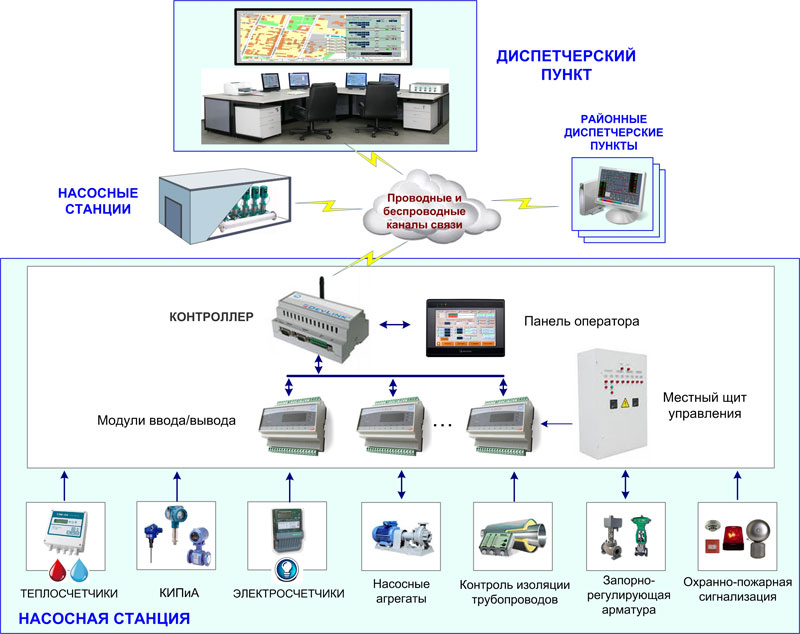

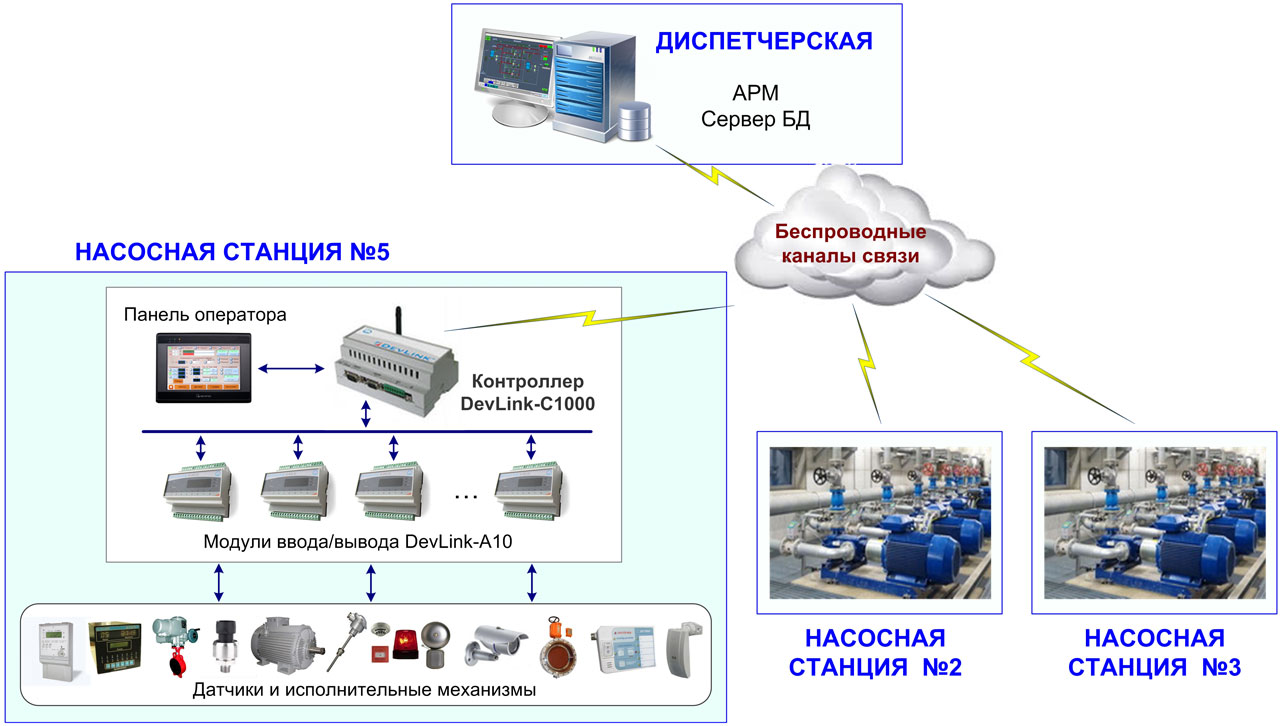

Структурная схема АСУ ТП насосной станции

Архитектура

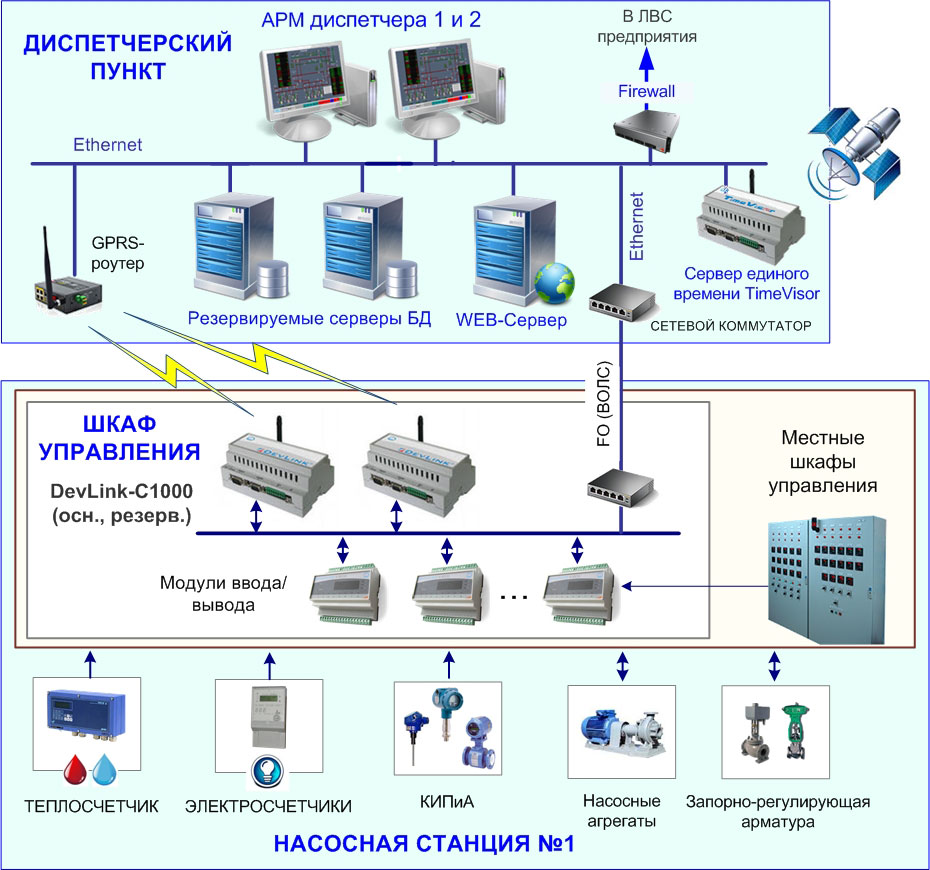

В состав АСУ ТП насосной станции входят:

  • исполнительные механизмы, дискретные датчики, контрольно-измерительные преобразователи, располагаемые на технологических участках насосной станции

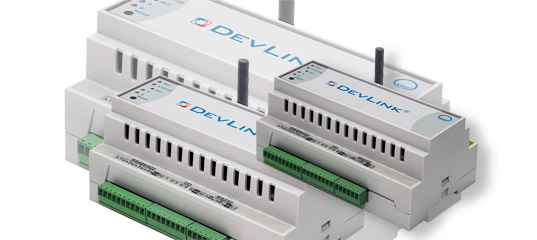

  • микропроцессорный контроллер DevLink-C1000 с модулями ввода/вывода аналоговых и дискретных сигналов, который (в зависимости от задачи) может быть выполнен по схеме 100% «горячего» резервирования контроллеров или 100% «горячего» резервирования процессорной (вычислительной) части контроллера.

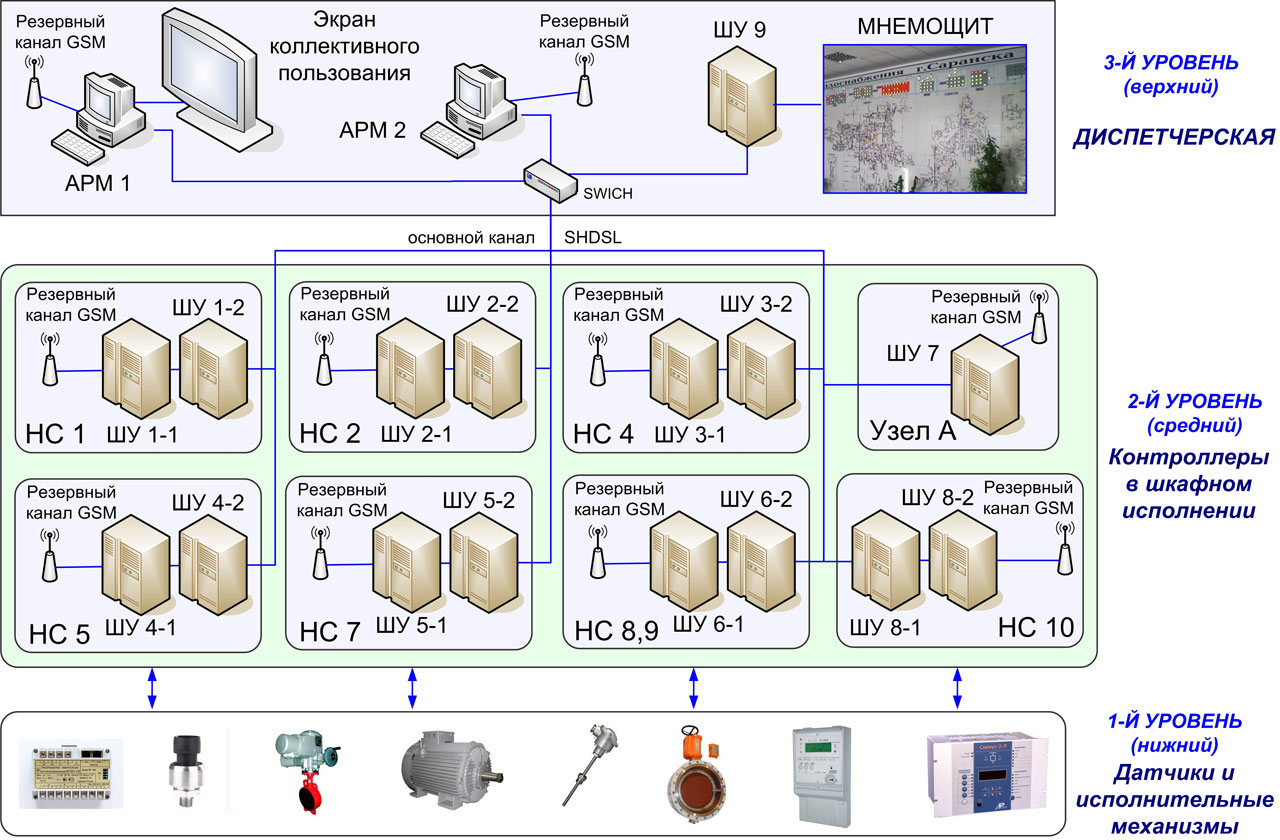

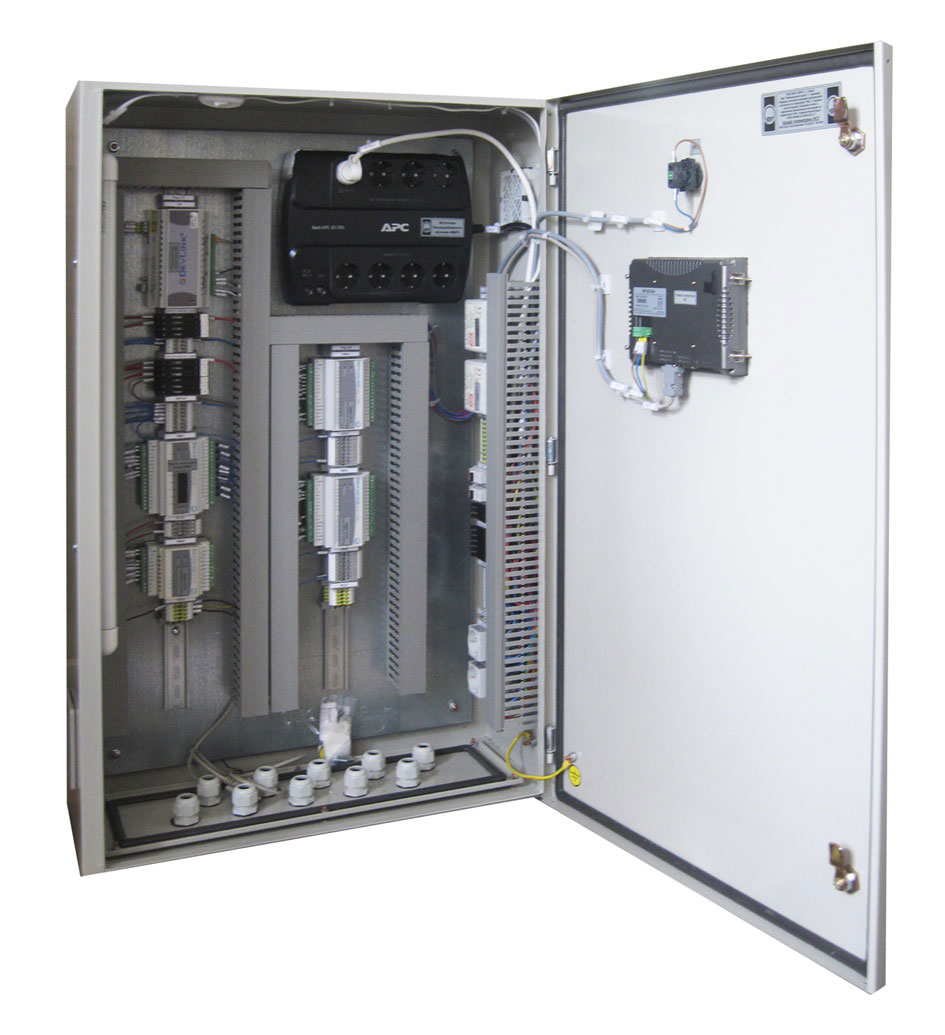

Для небольших насосных станций с малым числом измеряемых параметров модули ввода/вывода контроллера размещаются непосредственно рядом с процессорной частью в шкафных конструктивах. Для крупных насосных станций модули ввода/вывода располагают в конструктивах рядом с объектами контроля и управления по территориальному или функциональному признаку.

В обоих случаях контроллер обеспечивает:

  • аналого-цифровое преобразование сигналов с аналоговых и дискретных датчиков в цифровой код
  • заданную алгоритмическую обработку информации с датчиков нижнего уровня системы
  • формирование выходных управляющих сигналов на исполнительные механизмы по задаваемым технологическим программам или по командам оперативно-диспетчерского персонала с вышестоящего уровня системы

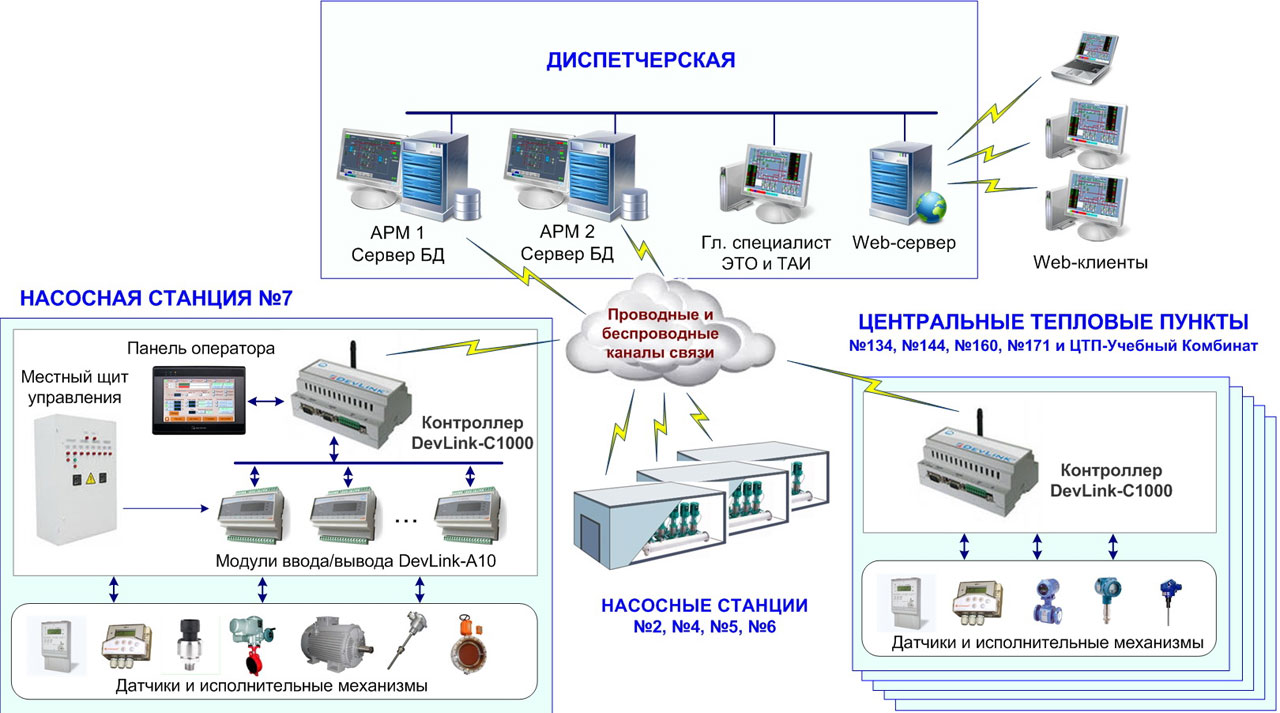

  • передачу данных на вышестоящий уровень системы (по событию, периодически, по расписанию, по запросу) – в районный и центральный диспетчерские пункты по проводным и беспроводным каналам связи
  • формирование архивов технологических параметров с целью обеспечения сохранности передаваемой информации в диспетчерский пункт по медленным и ненадежным каналам связи
  • прием команд управления с вышестоящего уровня системы
  • индикацию и сигнализацию по основным технологическим параметрам котельной, а также управление исполнительными механизмами с панели оператора контроллера (местный пункт управления). Дублирование функций контроля и управления технологическими параметрами котельной дополнительно (опционально) возможно со шкафов (щитов) местного управления.

Отличительными особенностями контроллера DevLink-C1000 являются:

  • наличие встроенного GSM/GPRS-модема с двумя SIM-картами с поддержкой как статических, так и динамических IP-адресов
  • возможность резервирования проводных, беспроводных каналов связи и их комбинаций
  • шифрование данных при их передаче по каналам связи
  • использование специализированного протокола передачи данных для работы с медленными и ненадежными каналами связи.
