Автоматизированная система диспетчеризации блочно-модульной котельной ТЭЦ-30 ПАО «Мосэнерго»

Система диспетчеризации блочно-модульной котельной (АСД БМК) ТЭЦ-30 филиала ГРЭС-3 ПАО «Мосэнерго» введена в эксплуатацию на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000).

ТЭЦ-30 филиала ГРЭС-3 ПАО «Мосэнерго» общей установленной электрической мощностью 16 МВт и тепловой мощностью 32 Гкал/ч расположена в г. Павловский Посад Московской области.

Цели внедрения системы

• Мониторинг режимов работы оборудования котельной, мониторинг аварийных ситуаций и оперативное оповещение диспетчера, ответственного за контроль режимов работы оборудования
• Своевременное предоставление персоналу достоверной оперативной информации о работе оборудования котельной
• Снижение затрат энергоресурсов за счёт реализации организационных и технических мероприятий (технический учёт электроэнергии, автоматический контроль режима работы технологического оборудования, своевременное обнаружение отклонения работы оборудования от заданного режима, диагностирование нештатных ситуаций).

Функции

• Сбор и отображение данных с оборудования котельной на мониторе автоматизированного рабочего места диспетчерского пункта
• Формирование световой и звуковой сигнализации в случае нарушения параметрами заданных границ или неисправности оборудования
• Ведение и архивирование трендов технологических параметров, протоколов событий.

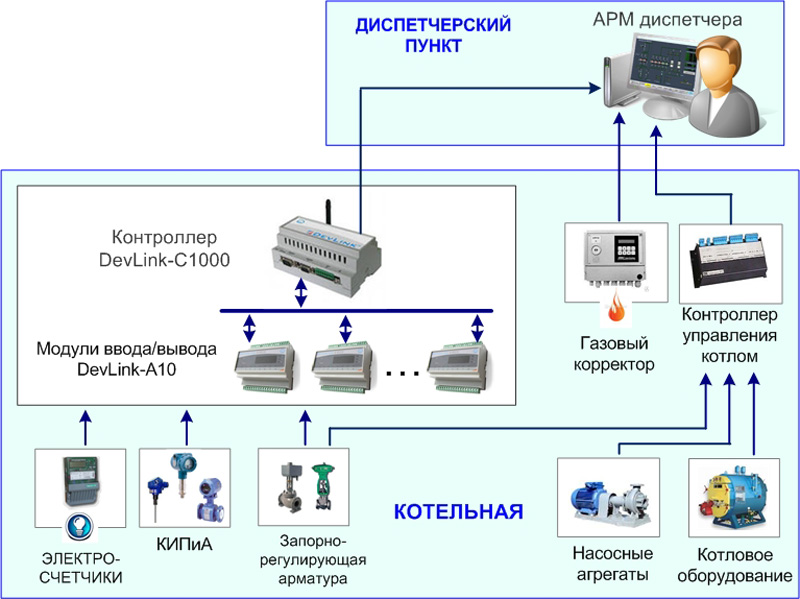

Структура системы

АСД БМК имеет трёхуровневую иерархическую структуру.

К первому (нижнему) уровню относятся:

• счётчики электрической энергии Меркурий–234
• контроллер управления котлом
• датчики температуры и давления
• корректор газа СПГ-742 фирмы «Логика».

Во 2–й (средний) уровень системы входят:

• промышленный контроллер DevLink–C1000 с предустановленным программным обеспечением, включающий в себя процессорные блоки для обработки измеряемых параметров по заданным технологическим алгоритмам и для формирования управляющих воздействий в виде цифровых кодов
• интеллектуальные модули ввода-вывода сигналов, обеспечивающие ввод и обработку всех сигналов датчиков и устройств системы, а именно: модули ввода/вывода дискретных сигналов DevLink А10.DIO–16BD, модули ввода аналоговых сигналов по току (или напряжению) DevLink–A10–AI–8UI–C4, а также комбинированный модуль DevLink–А10–АIO–4/4R.

Оборудование АСД расположено в шкафу управления.

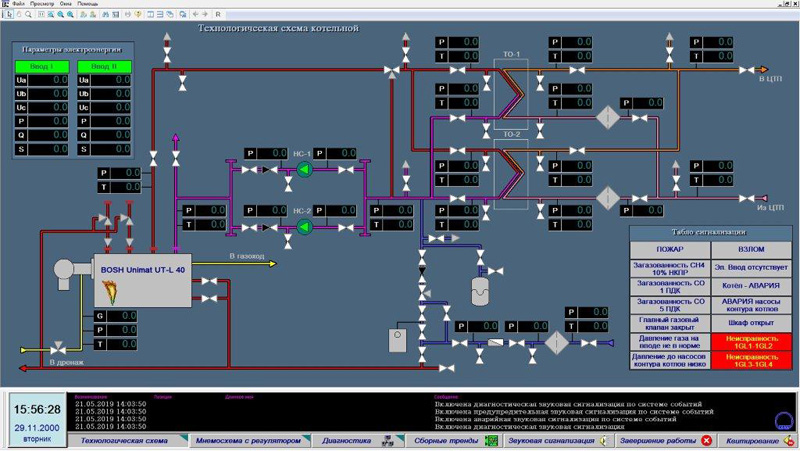

В 3-й (верхний) уровень системы входят средства вычислительной обработки информации, её регистрации, архивирования, отображения, документирования и диалога с системой, устройства и линии связи, обеспечивающие обмен информацией в цифровом виде. В качестве специализированного программного обеспечения на АРМ диспетчера используется программный комплекс «Станция оператора архивирования/сервер» из состава российской SCADA КРУГ-2000^®.

Данные с электросчётчиков поступают в контроллер по цифровому интерфейсу RS-485. Данные с корректора газа СПГ-742 поступают на сервер верхнего уровня через ОРС-сервер. Информация с контроллера управления котлом, участвующего в техпроцессе управления оборудованием БМК, поступает на сервер верхнего уровня через ОРС-сервер протокола MODBUS.

Информационная мощность системы

• Дискретных входных – 20
• Аналоговых входных – 36
• Дискретных выходных – 4
• Драйверных переменных – 30.

Результаты

Внедрение АСД БМК обеспечивает повышение надёжности и эффективности работы оборудования, скорости принятия оперативных решений и улучшение качества и оперативности управленческой деятельности.
