Расширение системы диспетчеризации теплосетей г. Сызрани

Эксплуатирующаяся с 2017 года Автоматизированная система диспетчерского управления (АСДУ) насосными станциями теплосетей г. Сызрани была расширена в 2020 году. Специалисты компании «КРУГ» автоматизировали 21 центральный тепловой пункт (ЦТП), расположенные в разных районах города, и подключили их к существующей АСДУ.

Центральные тепловые пункты теплосетей г. Сызрани структурно входят в состав Сызранской ТЭЦ - Филиала «Самарский» ПАО «Т Плюс».

Цель проекта

Основная цель проекта – повышение экономической эффективности тепловых сетей Сызрани за счет:

• перехода к «безлюдной технологии» управления ЦТП
• сокращения затрат на обслуживание и управление оборудованием
• обеспечение в реальном времени персонала центрального диспетчерского пункта (ЦДП) достоверными данными об изменении технологических параметров эксплуатируемых ЦТП
• обеспечение персоналу ЦДП возможности удаленного управления технологическим оборудованием ЦТП
• предотвращение и снижение ущерба от аварий на тепловых сетях вследствие оперативного выявления мест возникновения аварий и их устранения.

Функции системы

АСДУ ЦТП выполняет следующие функции:

• сбор и отображение показаний основных технологических параметров центральных тепловых пунктов на мониторе автоматизированного рабочего места ЦДП
• формирование световой и звуковой сигнализации в случае отклонения от заданных границ контролируемых параметров, несанкционированного открытия двери шкафа управления и др.
• ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.
• дистанционное управление технологическим оборудованием ЦТП.

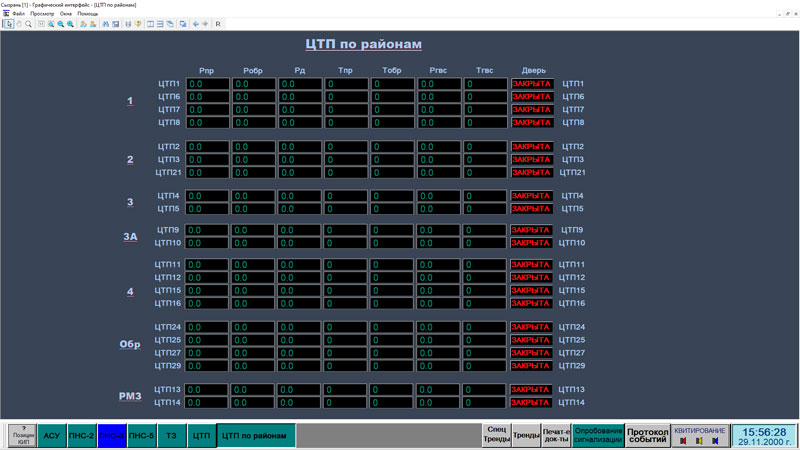

Мнемосхема «ЦТП по районам»

Архитектура системы

АСДУ теплосетями г. Сызрани функционирует на базе российского программно-технического комплекса КРУГ-2000^®. При создании системы применено типовое решение по диспетчеризации объектов теплоснабжающей компании.

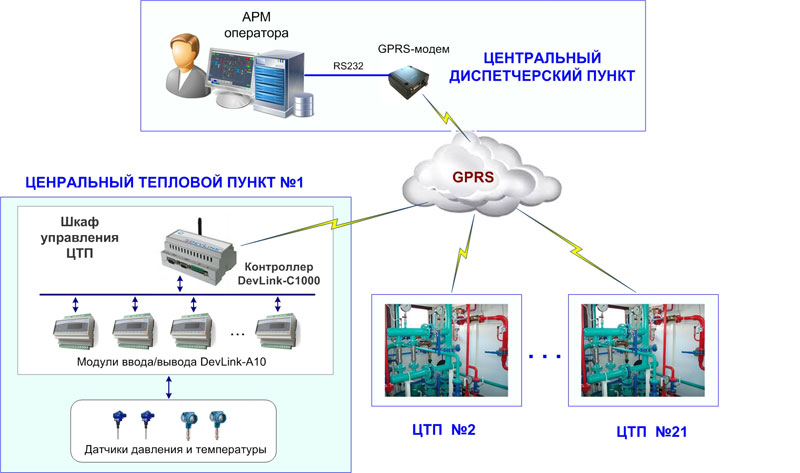

В иерархии АСДУ ЦТП можно выделить три распределенных уровня.

Нижний уровень системы включает в себя датчики температуры и давления, располагаемые на ЦТП.

Средний уровень системы представлен контроллерным оборудованием, установленным в шкафу управления ЦТП. Микропроцессорные контроллеры DevLink-C1000 с модулями ввода-вывода серии DevLink-A10 обеспечивают сбор, обработку информации от аналоговых и дискретных датчиков, а также выдачу управляющих воздействий на исполнительные механизмы.

В целях повышения надежности системы реализовано 100% «горячее» резервирование процессорных модулей контроллера. Информационный обмен данными между средним (контроллерным) и верхним (АРМ оператора ЦДП) уровнем осуществляется по GSM/GPRS-каналу связи с помощью встроенного в контроллер DevLink-C1000 GSM-модема.

Верхний уровень системы представлен автоматизированными рабочим местом диспетчера (АРМ) под управлением российской SCADA КРУГ-2000^®. АРМ осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня, предоставляет интерфейс для дистанционного управления технологическим оборудованием ЦТП.

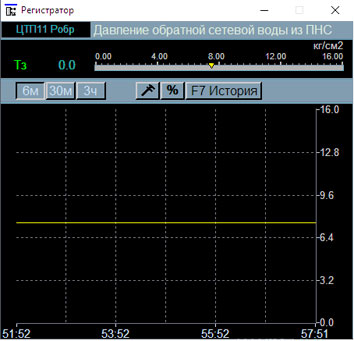

Мнемосхема «Регистратор – давление обратной сетевой воды из ПНС»

Результаты

Повышена эффективность эксплуатации тепловых сетей Сызрани за счет внедрения системы путем:

• своевременного получения полной и достоверной оперативной и ретроспективной информации
• обеспечения оперативного контроля и дистанционного управления оборудованием теплосети и системы ХВС и, как следствие:
  • быстрого реагирования на аварийные ситуации
  • уменьшения вероятности разрастания мелких инцидентов до крупных аварий
  • снижения потерь энергоресурсов.

Применение типового решения при развертывании данной системы позволило выполнить работы в сжатые сроки и без останова работы АСДУ в целом.

Компанией «КРУГ» выполнен полный комплекс работ по внедрению системы: проектные работы, поставка оборудования, монтажные, инжиниринговые и пусконаладочные работы.
