Автоматизированная система диспетчерского управления центральными тепловыми пунктами Саранские тепловые сети

Автоматизированная система диспетчерского управления центральными тепловыми пунктами Саранские тепловые сети функционирует на базе программно-технического комплекса ПТК КРУГ-2000^® (ПТК КРУГ-2000^®).

На первом этапе в АСДУ были включены 27 ЦТП. В результате расширения системы компанией «КРУГ» выполнены пусконаладочные работы по подключению еще четырех центральных тепловых пунктов (ЦТП): по ул. Лихачева, ул. Севастопольской, ул. Ярославской и ул. Володарского. Количество полностью автоматизированных ЦТП в Саранске выросло до 31.

Саранские тепловые сети входит в состав филиала «Мордовский» ПАО «Т Плюс». ЦТП обеспечивают снабжение сетевой водой на отопление и горячей водой жилые районы г. Саранска.

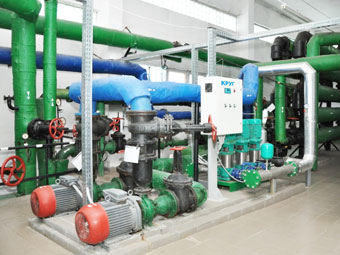

ЦТП оснащены узлами учета сетевой воды, ГВС и ХВС для учета отпускаемых потребителю тепловой энергии и теплоносителя.

Цели внедрения системы

• Реализация оптимальных режимов теплоснабжения за счет автоматического управления
• Предотвращение и снижение ущерба за счет своевременного обнаружения, локализации и устранения аварийных ситуаций
• Минимизация производственных и непроизводственных затрат, снижение технологических и коммерческих потерь за счет своевременного выявления сверхнормативного потребления
• Возможность работы тепловых пунктов без эксплуатационного персонала за счет внедрения «безлюдной» технологии.

Функции

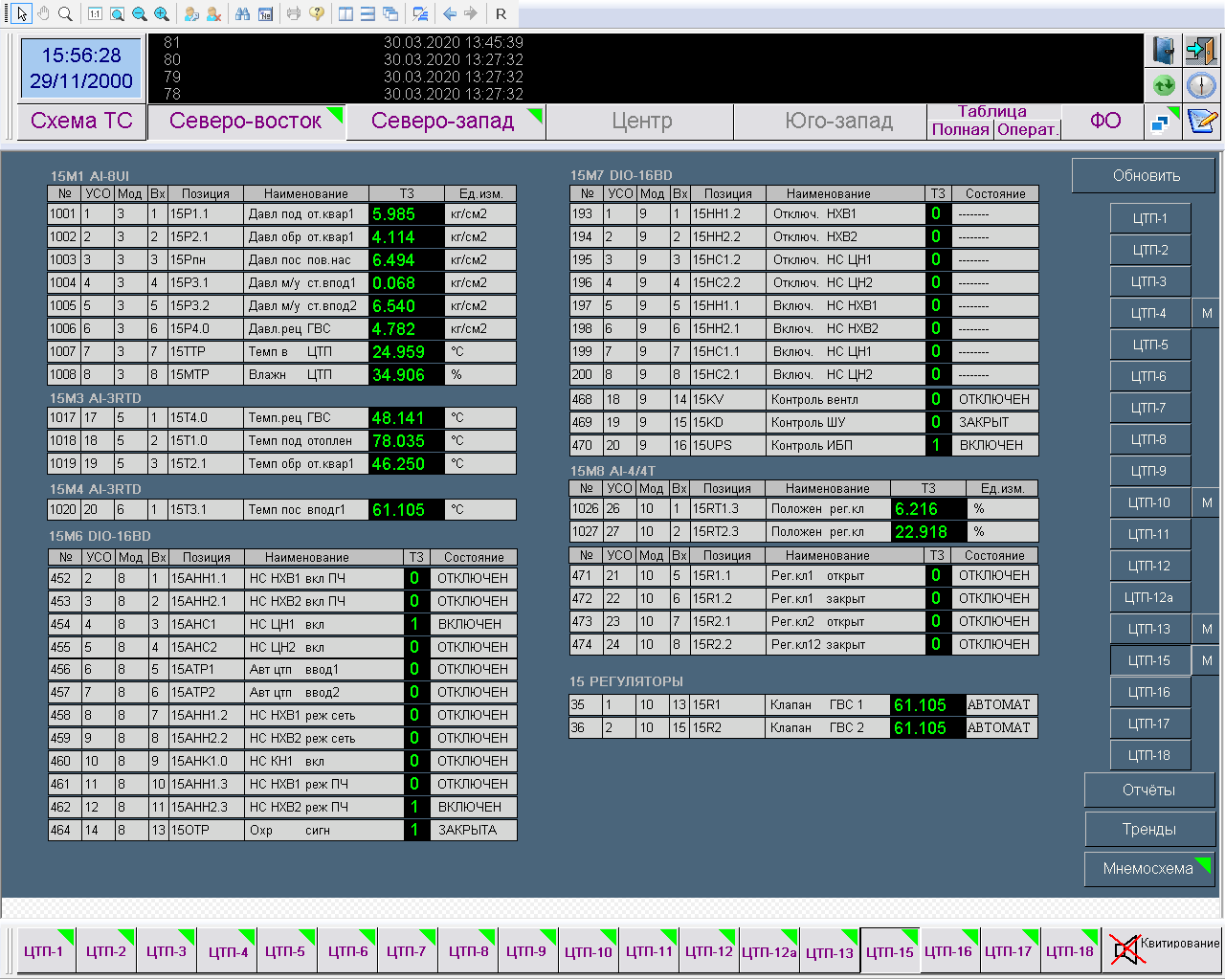

• Сбор и отображение информации о ходе технологического процесса, состоянии оборудования ЦТП на мониторе автоматизированного рабочего места диспетчерского пункта
• Мониторинг температурных и гидравлических режимов оборудования
• Измерение технологических параметров в трубопроводах на входе и выходе ЦТП
• Учет расхода теплоносителя и тепловой энергии, переданных в систему отопления и систему горячего водоснабжения, технический учет потребления холодной воды на собственные нужды ЦТП
• Формирование световой и звуковой сигнализации в случае нарушения заданных границ или неисправности оборудования
• Контроль давления, расхода и температуры сетевой воды

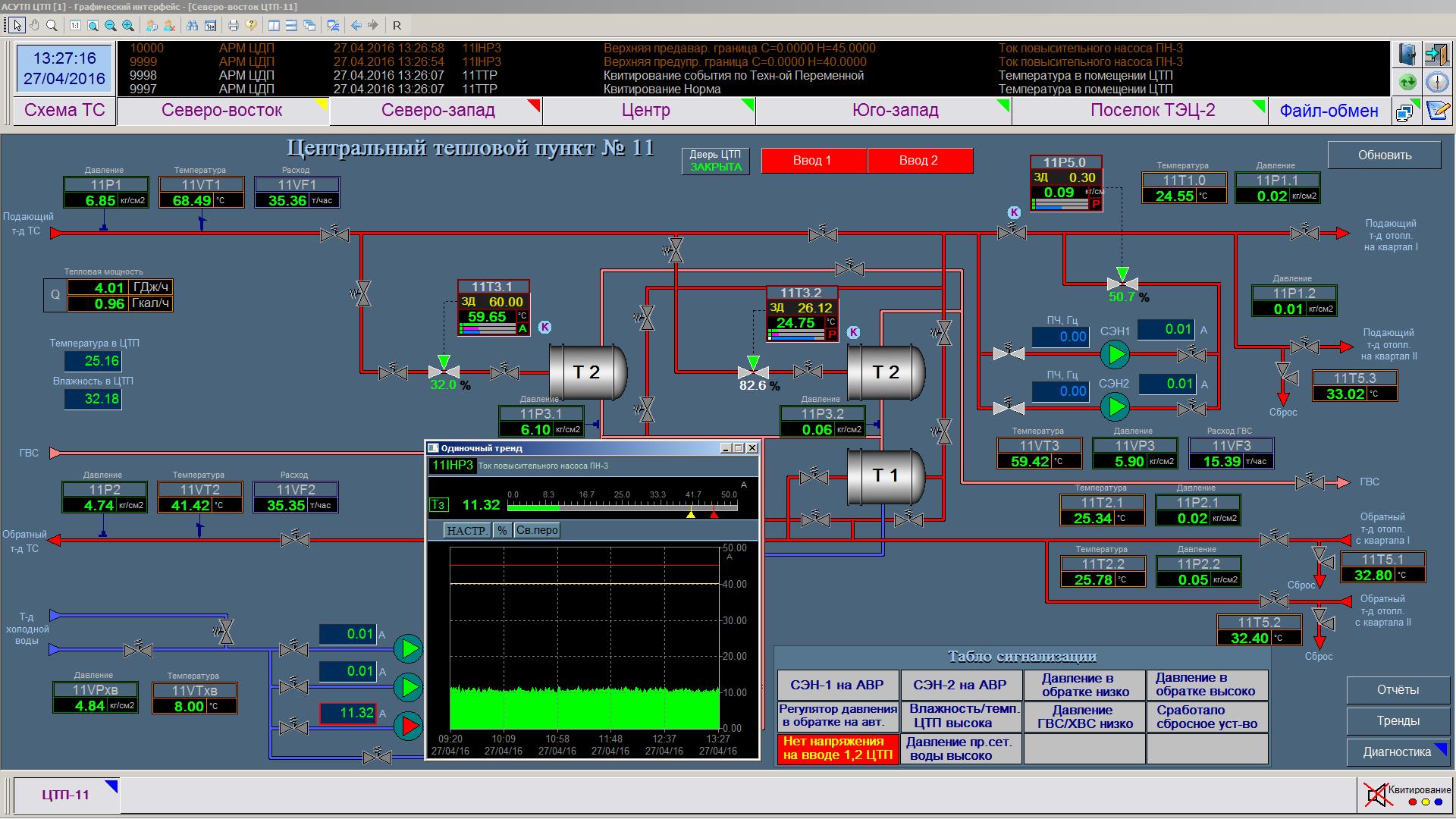

• Ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.

Архитектура системы

Автоматизированная система диспетчерского управления ЦТП Саранские тепловые сети разработана с применением типовых технических решений по АСУ ТП тепловых пунктов и АСДУ объектами теплоснабжающей компании.

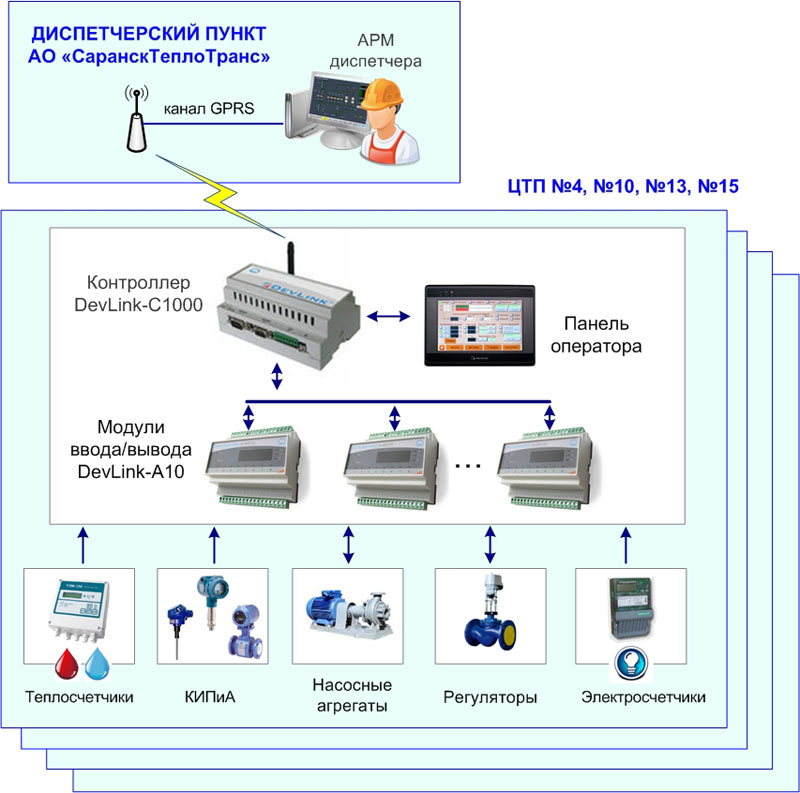

АСДУ имеет трехуровневую иерархию:

1-й уровень включает аналоговые измерительные преобразователи, электросчетчики Меркурий-230, тепловычислители Взлёт ТСР-023 (ТСР-023М), датчики состояния исполнительных механизмов (насосов, регулирующих клапанов), располагаемые на ЦТП.

2-й уровень представлен шкафами сбора данных с контроллерами DevLink^®-С1000 и модулями ввода-вывода серии DevLink-A10, которые обеспечивают управление насосами и электроприводами запорно-регулирующей арматуры, сбор, обработку информации от датчиков температуры, давления и расхода теплоносителя и исполнительных механизмов. В шкафах управления предусмотрена возможность контроля технологического процесса с использованием пульта местного управления на базе сенсорной панели оператора.

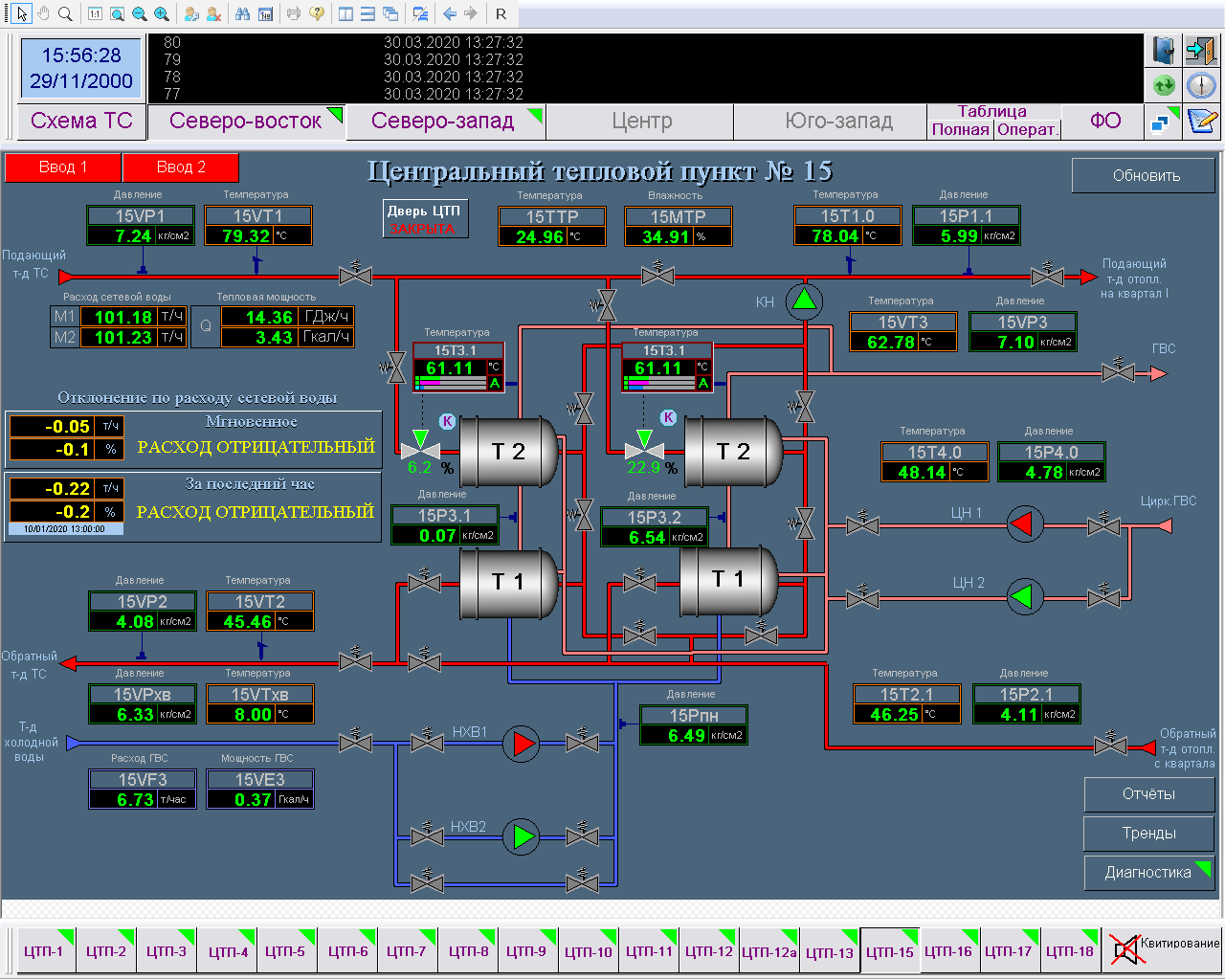

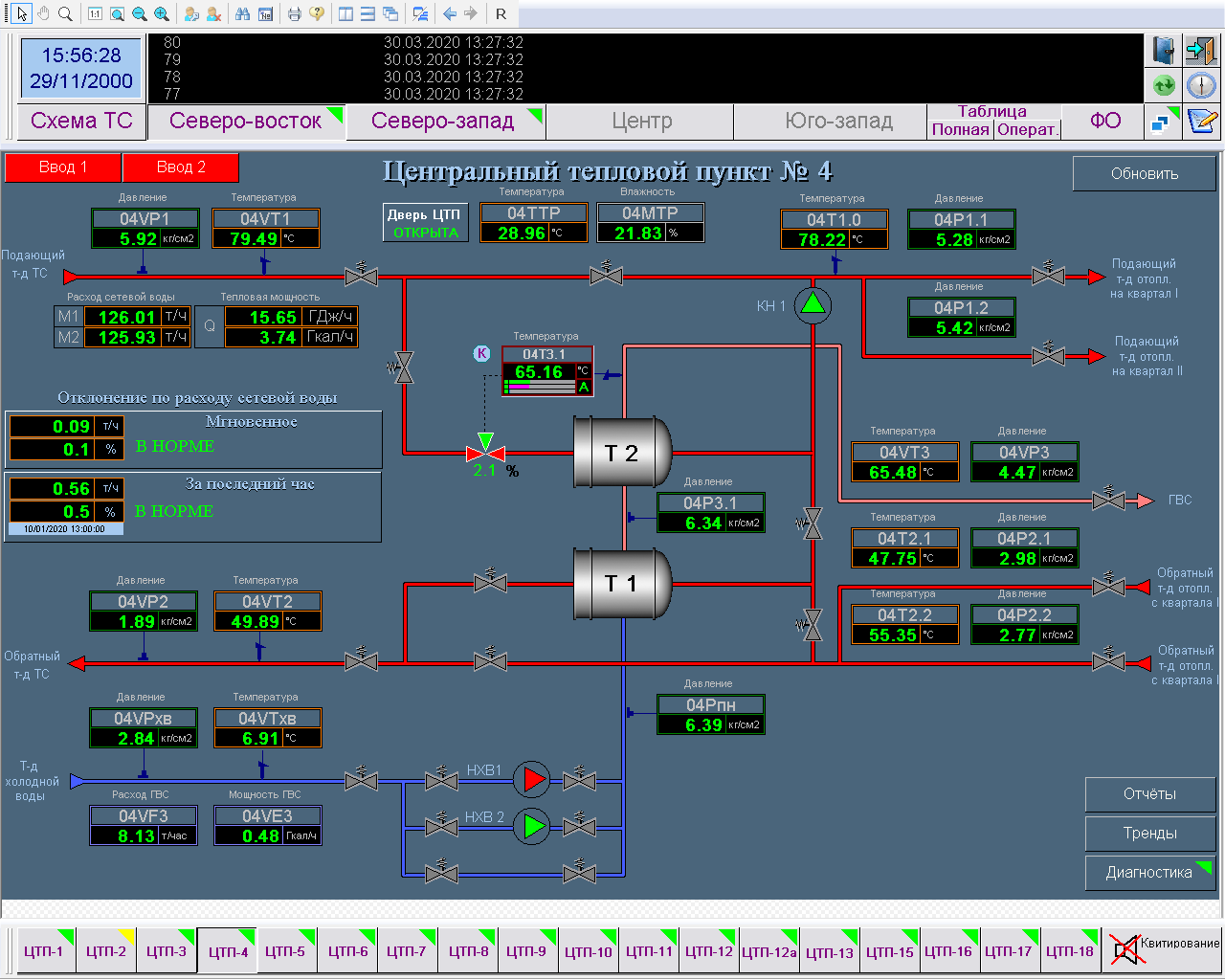

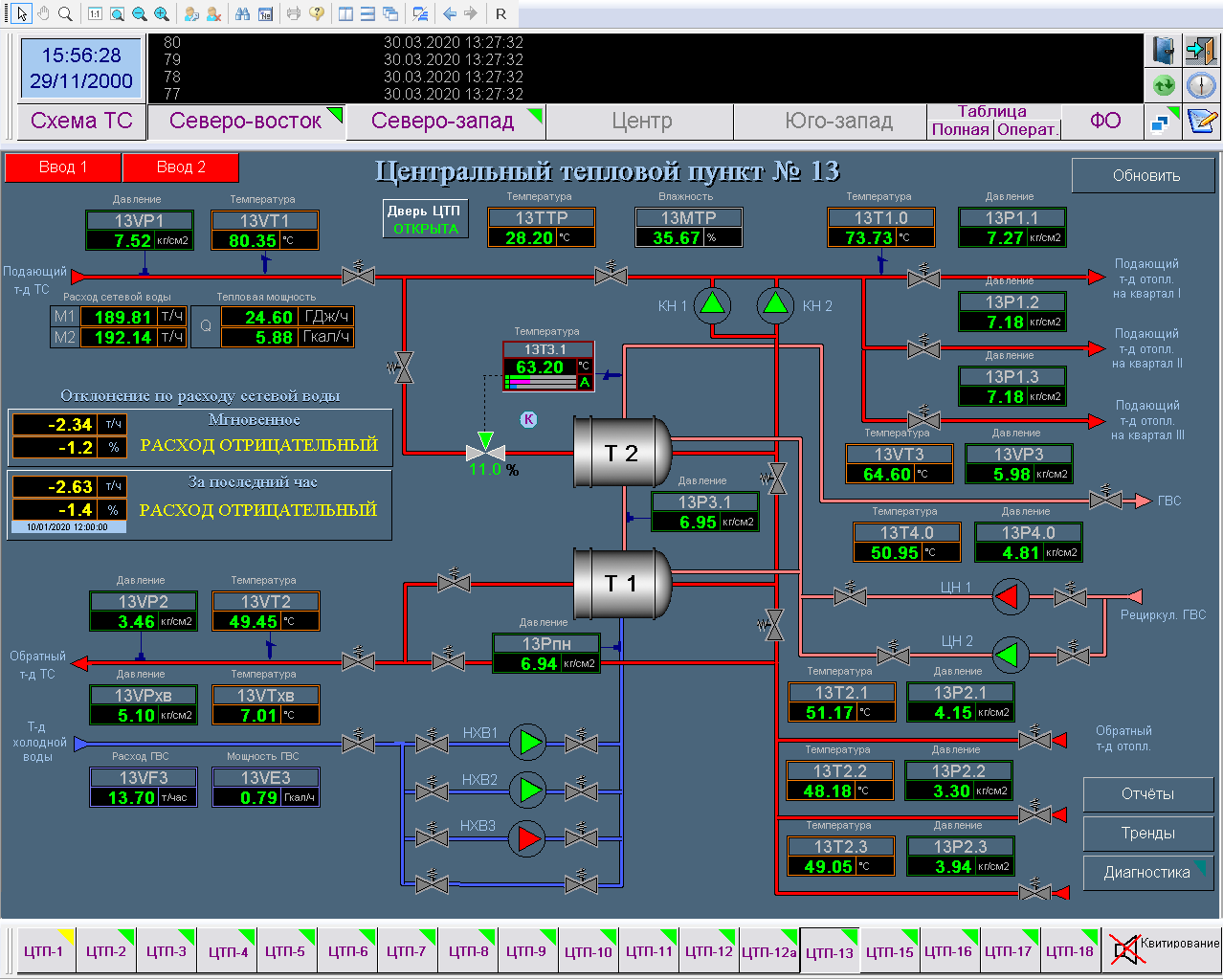

3-й уровень системы представлен автоматизированным рабочим местом диспетчера под управлением российской SCADA КРУГ-2000^®. АРМ осуществляет сбор, обработку, визуализацию и долговременное хранение данных поступающих со среднего уровня системы, формирование контроллеру команд на выполнение технологических программ и выдачу управляющих сигналов исполнительным механизмам. Информация со шкафов управления передается также в существующую систему телеметрии Саранские тепловые сети.

Информационная мощность системы

• Количество канальных переменных – более 5000
• Количество событийных перьев – более 2500
• Количество мнемосхем – более 150
• Количество отчетов – более 100
• Глубина хранения архивов в контроллере – не менее 18 месяцев для месячных архивов, не менее 60 суток для суточных архивов, не менее 120 часов для часовых архивов.

Компанией НПФ «КРУГ» выполнены следующие работы:

• проектирование шкафов управления и верхнего уровня системы
• поставка программно-технического комплекса
• монтажные и пусконаладочные работы.

Результаты

Внедрение АСДУ ЦТП обеспечило возможность управления оборудованием в автоматическом режиме за счет внедрения «безлюдной» технологии с минимальным участием оператора в технологическом процессе, что привело к снижению производственных издержек. Сотрудники центральной диспетчерской получают в режиме реального времени полную и достоверную информацию о ходе технологического процесса на каждом ЦТП.

В 2020 году планируется расширение автоматизированной системы диспетчерского управления центральными тепловыми пунктами до 92 ЦТП.
