Автоматизированная система управления теплоснабжением района «ЖИЛГОРОДОК» Пензы

Научно-производственной фирмой «КРУГ» выполнены работы по внедрению автоматизированной системы управления теплоснабжением района «ЖИЛГОРОДОК» от ИТП Пензенской ТЭЦ-1 на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000^®).

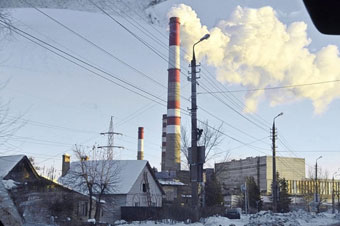

Пензенская ТЭЦ-1 входит в состав филиала «Мордовский» ПАО «Т Плюс». Теплогенерирующие мощности ТЭЦ-1 обеспечивают 89% поставок тепловой энергии для г. Пензы.

Цели и задачи

Внедренная АСУ ТП предназначена для контроля и управления снабжением тепловой энергией и горячей водой микрорайона «ЖИЛГОРОДОК» и для внутреннего потребления ТЭЦ-1.

Функции системы

• Измерение и контроль технологических параметров
• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• Дистанционное управление исполнительными механизмами
• Автоматическое регулирование:
  • автоматическое поддержание температуры сетевой воды
  • автоматическое поддержание перепада давления на насосах
• Программно-аппаратная самодиагностика контроллеров с выводом информации на индикаторы плат и на верхний уровень
• Поддержка единства системного времени
• Формирование и печать отчетных документов
• Архивирование истории изменения параметров
• Проверка достоверности информационных сигналов.

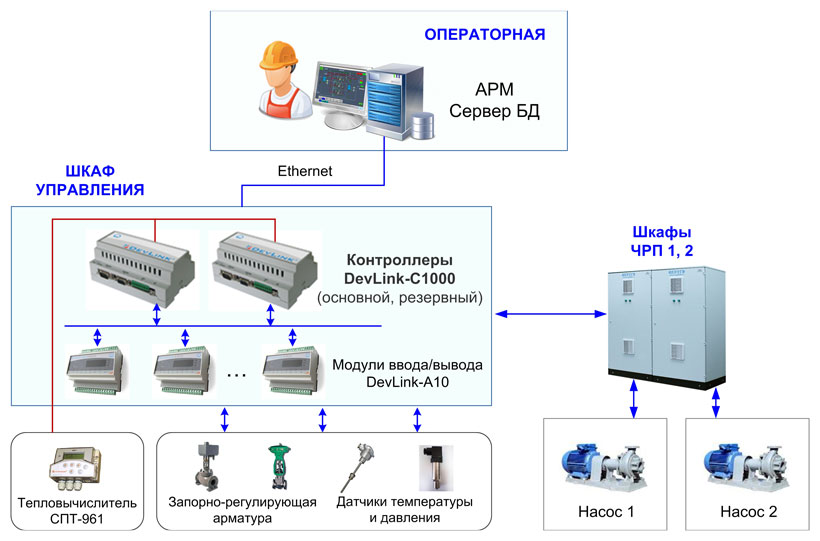

Структура системы

Автоматизированная система диспетчерского управления ОАО «Т Плюс Теплосеть Пенза» разработана с применением типовых технических решений по автоматизации центральных тепловых пунктов и созданию диспетчерских систем управления оборудованием теплосетей.

АСУ ТП представляет собой децентрализованную систему, состоящую из трех иерархических уровней.

Нижний – технологический уровень – представлен датчиками и исполнительными механизмами.

Средний уровень системы представлен:

• контроллером DevLink^®-C1000 со 100% «горячим» резервированием процессорных модулей, установленным в шкафу управления (ШУ)
• шкафом с тепловычислителем СПТ-961
• шкафами с частотно-регулируемыми преобразователями (ЧРП) основного и резервного насосов.

Промышленный контроллер DevLink-C1000 с модулями ввода-вывода DevLink-A10 обеспечивает:

• управление сетевыми электронасосами
• управление запорной арматурой
• контроль состояния насосов и задвижек
• сбор и обработку информации от тепловычислителей СПТ-961 и датчиков (данные датчиков температуры, давления).

Верхний уровень представлен АРМ оператора под управлением российской SCADA КРУГ-2000^®. АРМ оператора совмещен по функциям со 100% резервируемым сервером БД, осуществляющим сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Информационная мощность системы

• Аналоговых входных – 16
• Дискретных входных – 50
• Дискретные выходные – 20.

Фирмой «КРУГ» выполнены работы по проектированию, поставке оборудования, инжинирингу, монтажу и пусконаладочным работам.

Внедрение АСУ ТП на базе ПТК КРУГ-2000 обеспечивает выполнение всех требований действующих нормативных документов в области энергетики, приводит к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.
