АСУ ТП бойлерной Саранской ТЭЦ-2 на базе ПТК КРУГ-2000

Фирмой «КРУГ» введена в эксплуатацию система автоматизированного управления бойлерной Саранской ТЭЦ-2 на базе программно-технического комплекса КРУГ-2000^®.

На Саранской ТЭЦ-2 (филиал «Мордовский» ПАО «Т Плюс») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. В 2012 году с участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст.№5 и ПК-19 ст. №1, в 2013 году – САУГ котлоагрегатов ПК-19 ст. №2 и ТП-47 ст. №6, в 2014 году – САУГ парового котла ПК-19 ст. №3, САУГ котлоагрегата ПТВМ-100 ст.№1, произведена поставка ПТК КРУГ-2000 для автоматизированной системы управления отбором пара от турбин Т-110 ст. №4 и №5.

Цели и задачи

• Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования
• Повышение надежности работы оборудования бойлерной и процесса нагрева сетевой воды за счет передовых технологий контроля и управления.

Основные функции

• Измерение основных технологических параметров бойлерной установки (температура, давление, расход, уровень и т.д.)
• Технологические защиты и блокировки для реализации требований нормативной документации
• Автоматическое и дистанционное ручное управление арматурой
• Автоматическое регулирование в переходных режимах и в ходе плановой эксплуатации

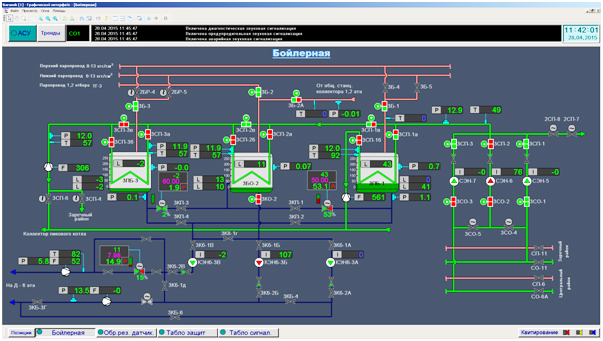

• Отображение состояния оборудования на экранах автоматизированных рабочих мест операторов
• Архивирование данных.

Структура системы

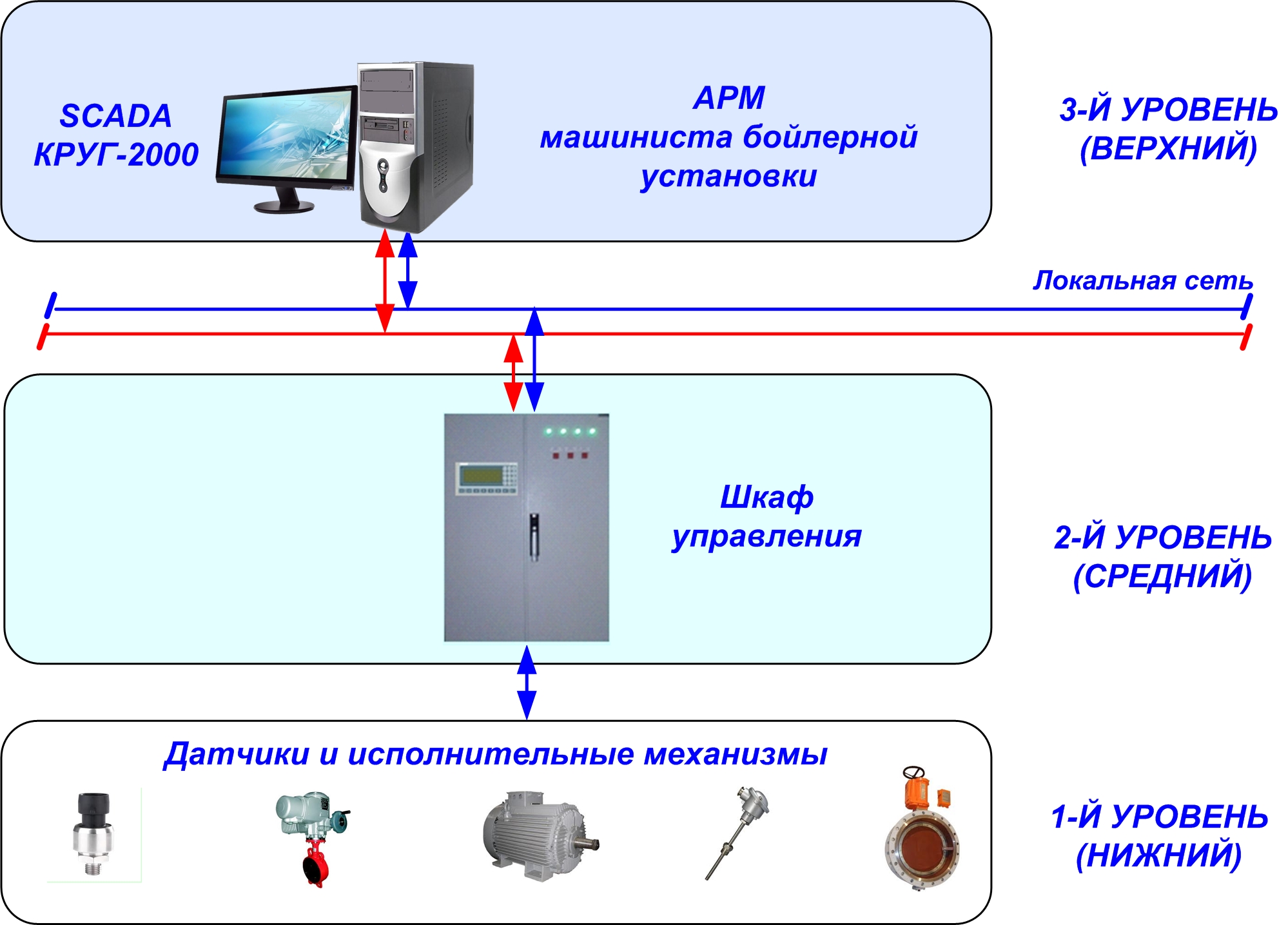

Система автоматизированного управления бойлерной представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура. 2-й (средний) уровень системы представлен шкафом управления (ШУ). Микропроцессорный контроллер со 100% резервированием процессорных модулей обеспечивает работу информационной подсистемы, подсистем технологических защит и блокировок, автоматического регулирования и дистанционного управления. В шкафу управления предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели оператора.

3-й (верхний) уровень системы под управлением SCADA КРУГ-2000^® представлен автоматизированным рабочим местом (АРМ) машиниста бойлерной установки, совмещенным по функциям с сервером БД.

АРМ оператора осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Информационная мощность системы

• Аналоговых входных сигналов – 67
• Дискретных входных сигналов – 208
• Дискретных выходных сигналов – 25
• Контуров регулирования – 4.

Организационное обеспечение

НПФ «КРУГ» выполнила:

• разработку проектно-конструкторской документации на шкаф управления
• сборку и монтаж шкафа управления и АРМ оператора
• инжиниринговые работы
• пусконаладочные работы, в том числе наладку контуров регулирования.

Унификация решения позволяет осуществлять тиражирование и адаптацию АСУ бойлерных или отдельных ее частей (подсистем) на аналогичных объектах.
