Автоматизированная система комплексного учета энергоресурсов теплосетевой компании
Назначение
Автоматизированная система комплексного учета энергоресурсов (АСКУЭР) теплосетевой компании предназначена для осуществления коммерческого и технического учета, а также оперативного контроля всех видов производимых и поставляемых энергоресурсов, в том числе потребляемых на собственные (технологические) нужды компании. АСКУЭР может быть выполнена как самостоятельная система, так и входить в состав АСДТУ теплоснабжающей компании в качестве подсистемы.
Цели и задачи
- Осуществление прозрачных взаиморасчетов между поставщиками и потребителями энергоресурсов за счет ведения их объективного коммерческого учета
- Оперативный контроль за тепловыми и гидравлическими режимами работы систем теплоснабжения
- Мониторинг качества поставляемых и потребляемых энергоресурсов
- Снижение ненормативных расходов (потерь, небалансов) энергоресурсов за счет повышения точности их измерения, контроля за рациональным использованием энергоресурсов, своевременного выявление их сверхнормативного потребления
- Исключение недостатков, связанных с ручным съемом и обработкой показаний приборов учета (несинхронный съем данных, большое время на их обработку, необходимость содержания большого штата обходчиков, осуществляющих съем данных).
Объекты учета
Узлы коммерческого и технического учета производимых и поставляемых энергоресурсов (тепловая энергия, пар, холодная и горячая вода, электроэнергия, природный газ), размещаемых на технологических объектах теплосетевой компании и границах балансовой принадлежности с постащиками и потребителями тепловой энергии (котельные, насосные станции, центральные тепловые пункты, индивидуальные тепловые пункты, ТЭЦ, ГРЭС, промышленные предприятия и т.д.).
Основные функции
Базовые функции

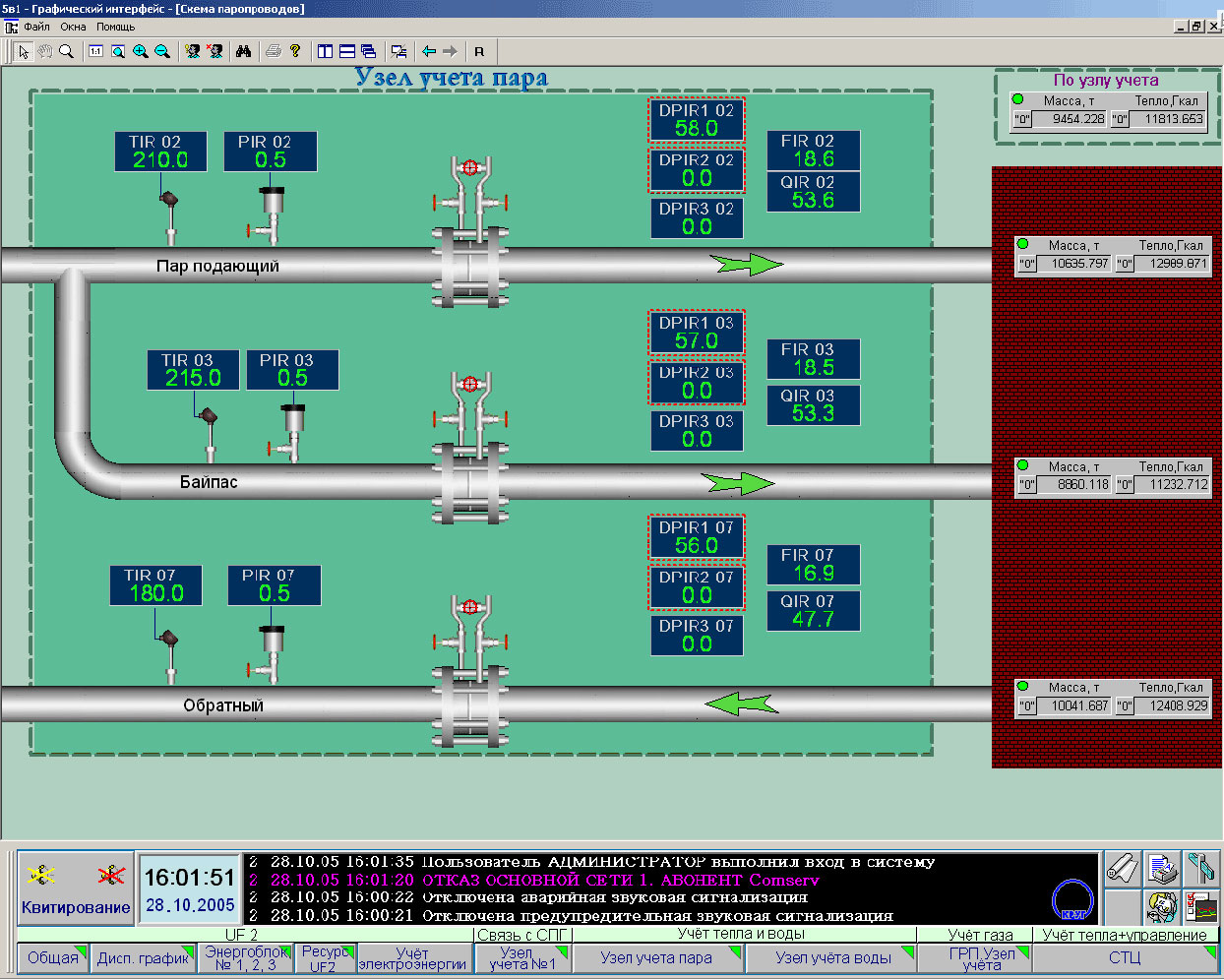

- Предоставление обслуживающему персоналу на мониторе АРМ электронной модели системы теплоснабжения с визуализацией технологических объектов в привязке к плану местности, а также с описанием/паспортизацией этих технологических объектов

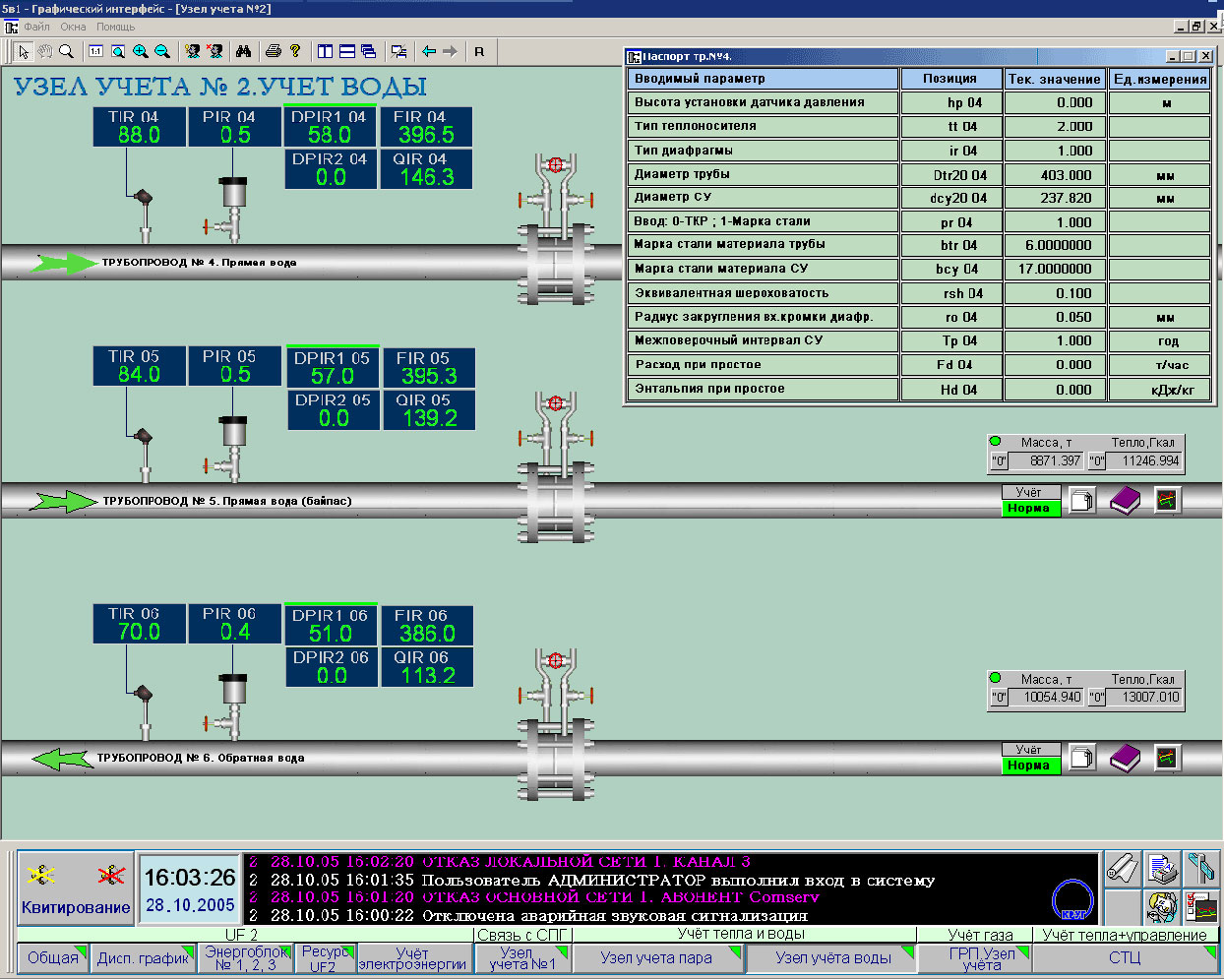

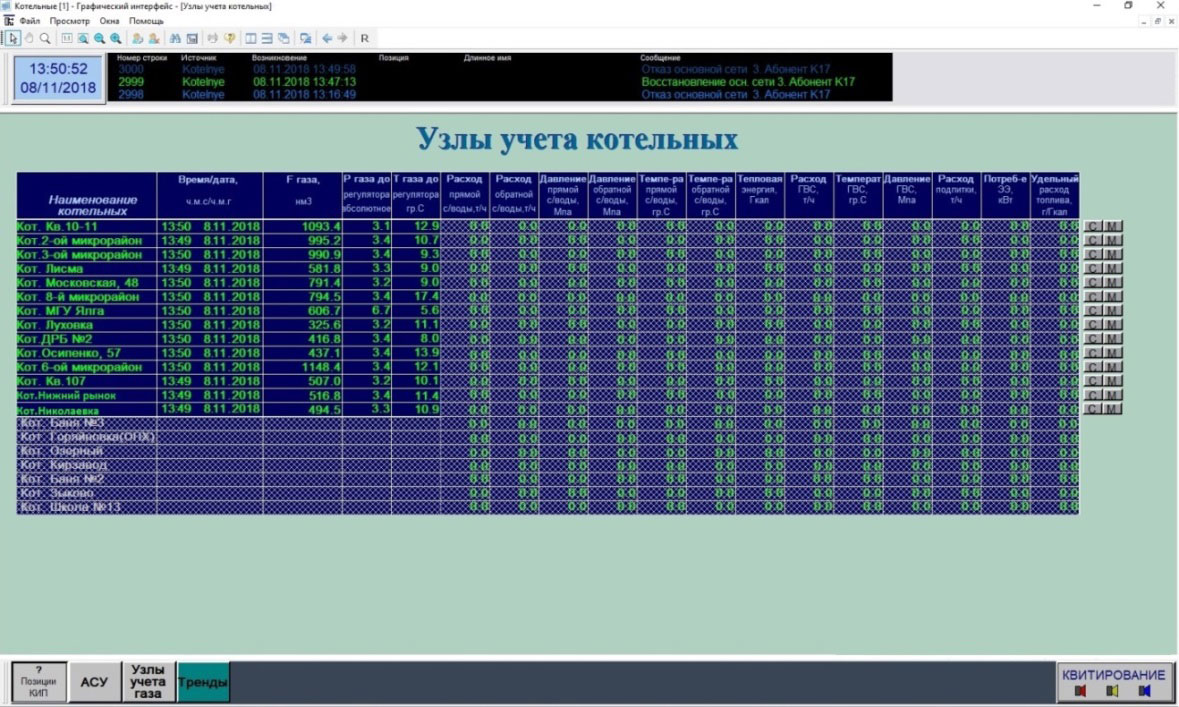

- Визуализация оперативных значений количественных и качественных параметров энергоресурсов по каждому технологическому объекту и по теплосетевой компании в целом

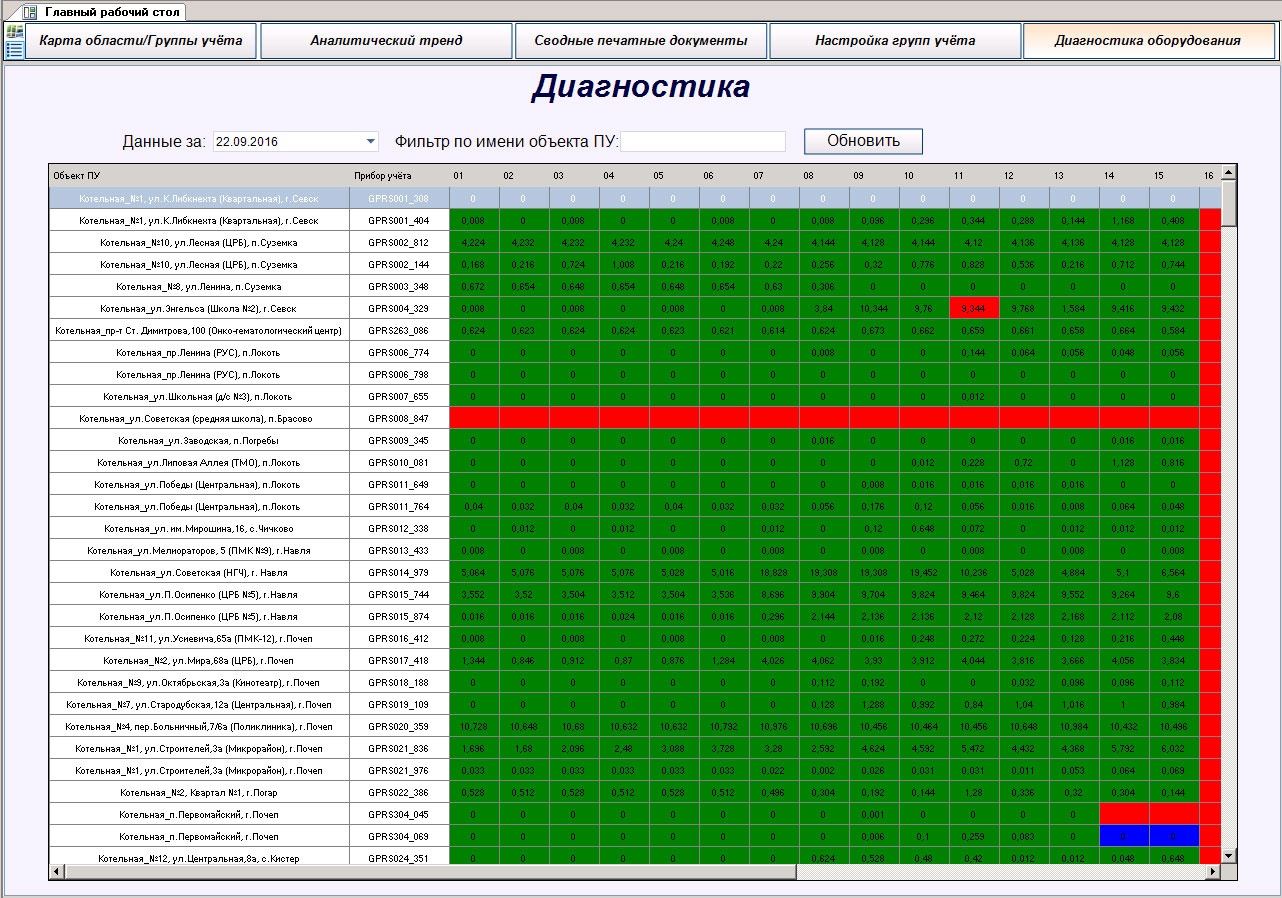

- Формирование световой и звуковой сигнализации при нарушениях параметрами заданных значений и обнаружении неисправностей оборудования
- Сбор, статистическая обработка, архивирование и документирование учетных данных и событий системы
- Автоматическая синхронизация системного времени приборов учета, входящих в состав системы, по сигналам источника точного времени (GPS / ГЛОНАС)
- Возможность интеграции с системой управления предприятием и биллинговыми системами.

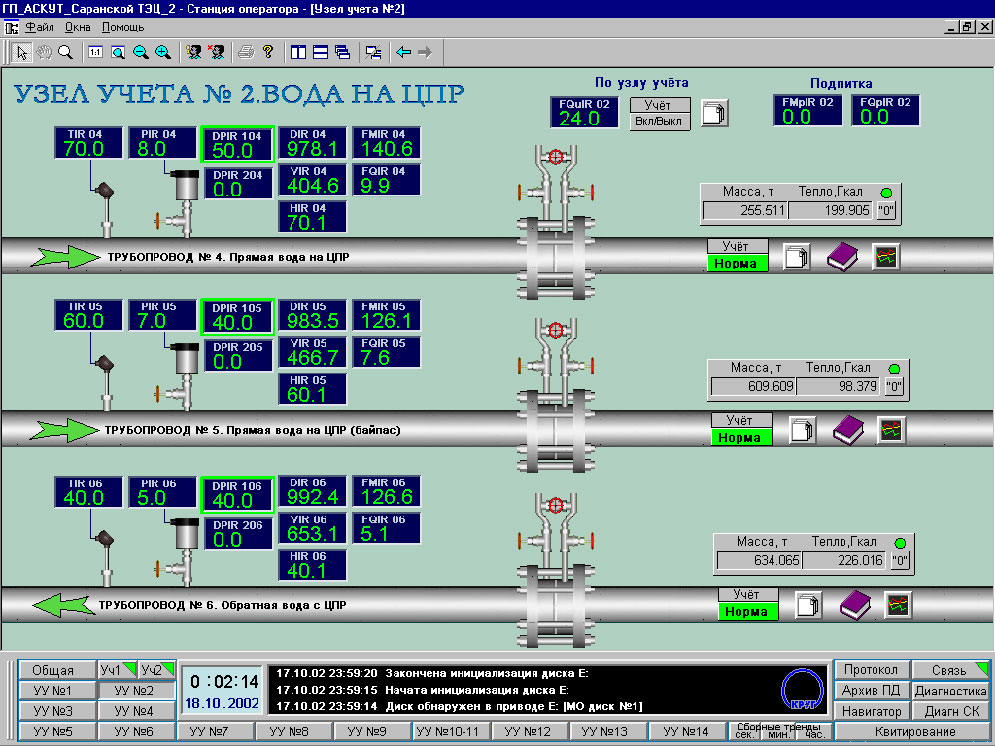

Учет тепловой энергии и теплоносителя
- измерение мгновенных и расчет усредненных за интервалы времени значений температуры, давления и расхода (массы или объема) теплоносителя
- расчет количественных параметров теплоносителя и тепловой энергии – массового (объемного) расхода, тепловой мощности, массы (объема) и тепловой энергии теплоносителя за отчетные интервалы времени
- расчет балансов выработки и потребления теплоносителя и тепловой энергии, определение нормативных и фактических теплопотерь по каждой тепломагистрали

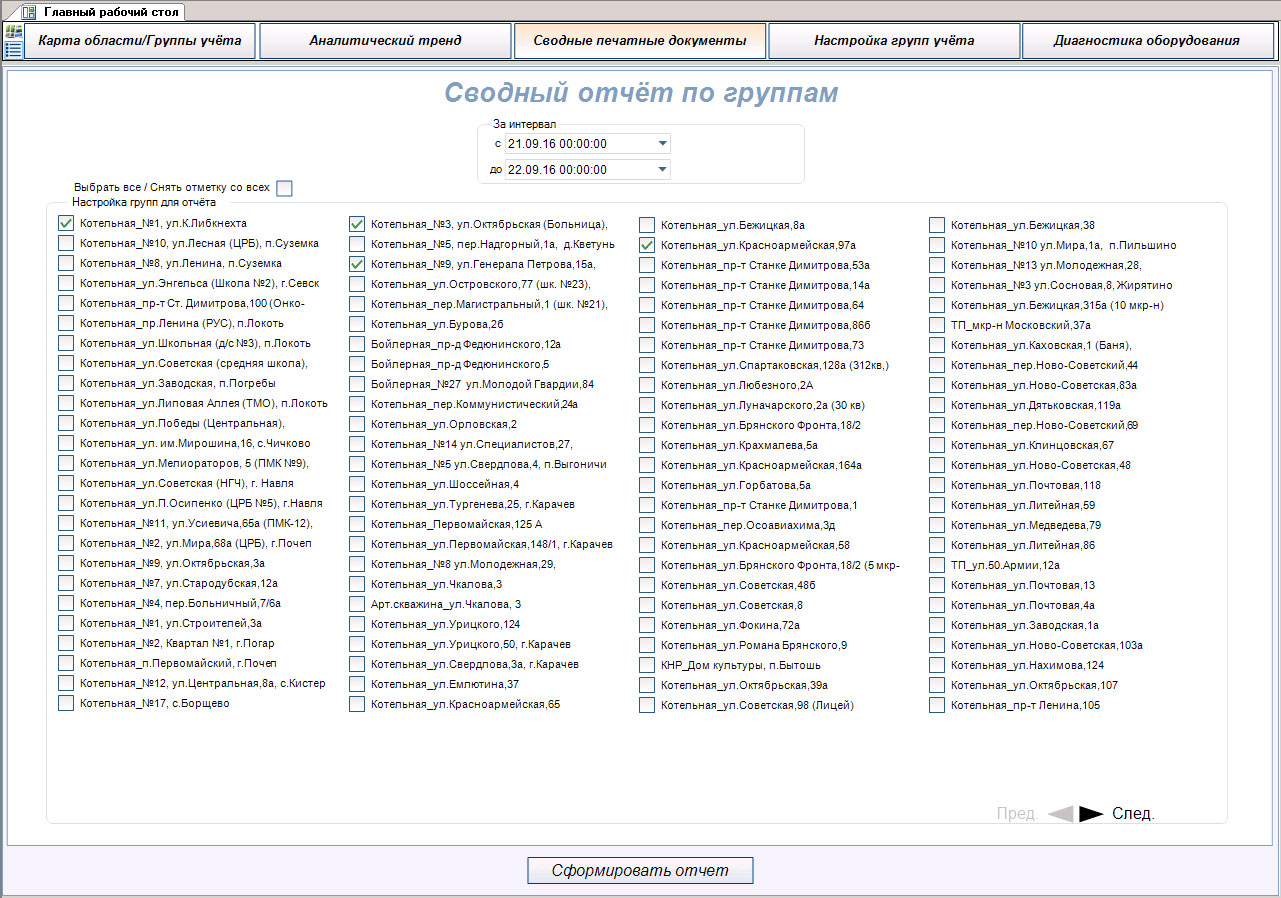

- автоматическое формирование ведомостей учета теплоносителя и тепловой энергии за отчетные интервалы времени по каждому потребителю, по теплосетевой компании в целом.
Учет природного газа и его компонентов
- измерение мгновенных и расчет усредненных значений температуры, давления и расхода газа за интервалы времени

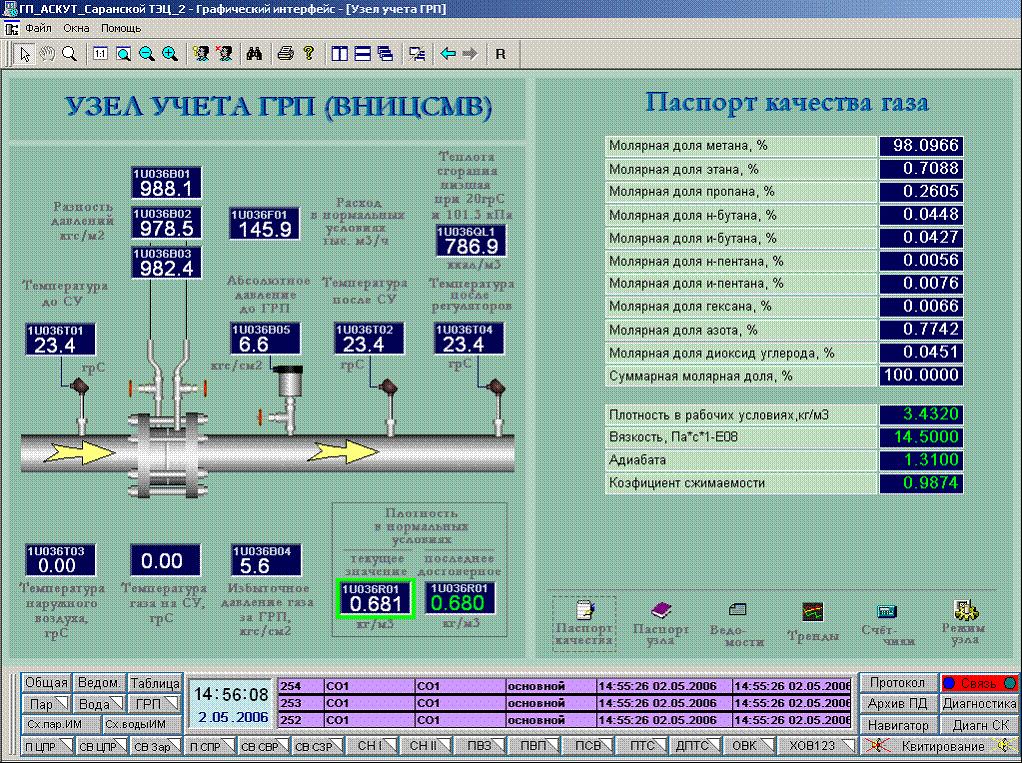

- измерение и контроль показателей качества потребляемого природного газа (теплота сгорания, влагосодержание и т.п.), поставляемого газоснабжающей организацией, путем интеграции подсистемы с высокоточными газовыми анализаторами и хроматографами
- расчет теплофизических параметров природного газа – плотности в рабочих и нормальных условиях, коэффициента сжимаемости, динамической вязкости и других параметров методами AGA8-92DC и ВНИЦСМВ при известном (измеренном) и методами GERG91 и NX19 при неизвестном (неполном) компонентном составе
- автоматическое формирование ведомостей учета природного газа за отчетные интервалы времени по каждому направлению его использования.

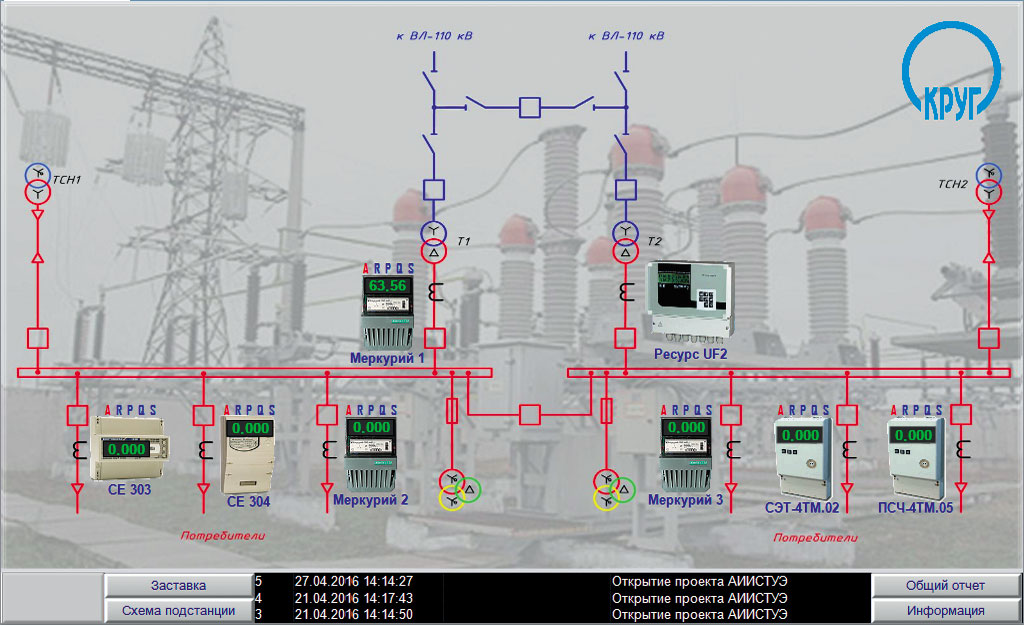

Учет электроэнергии

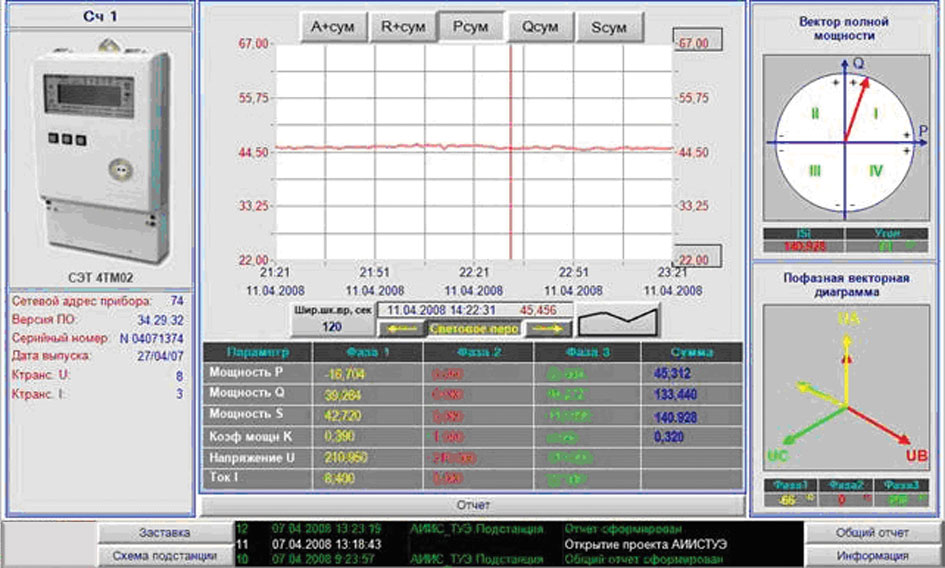

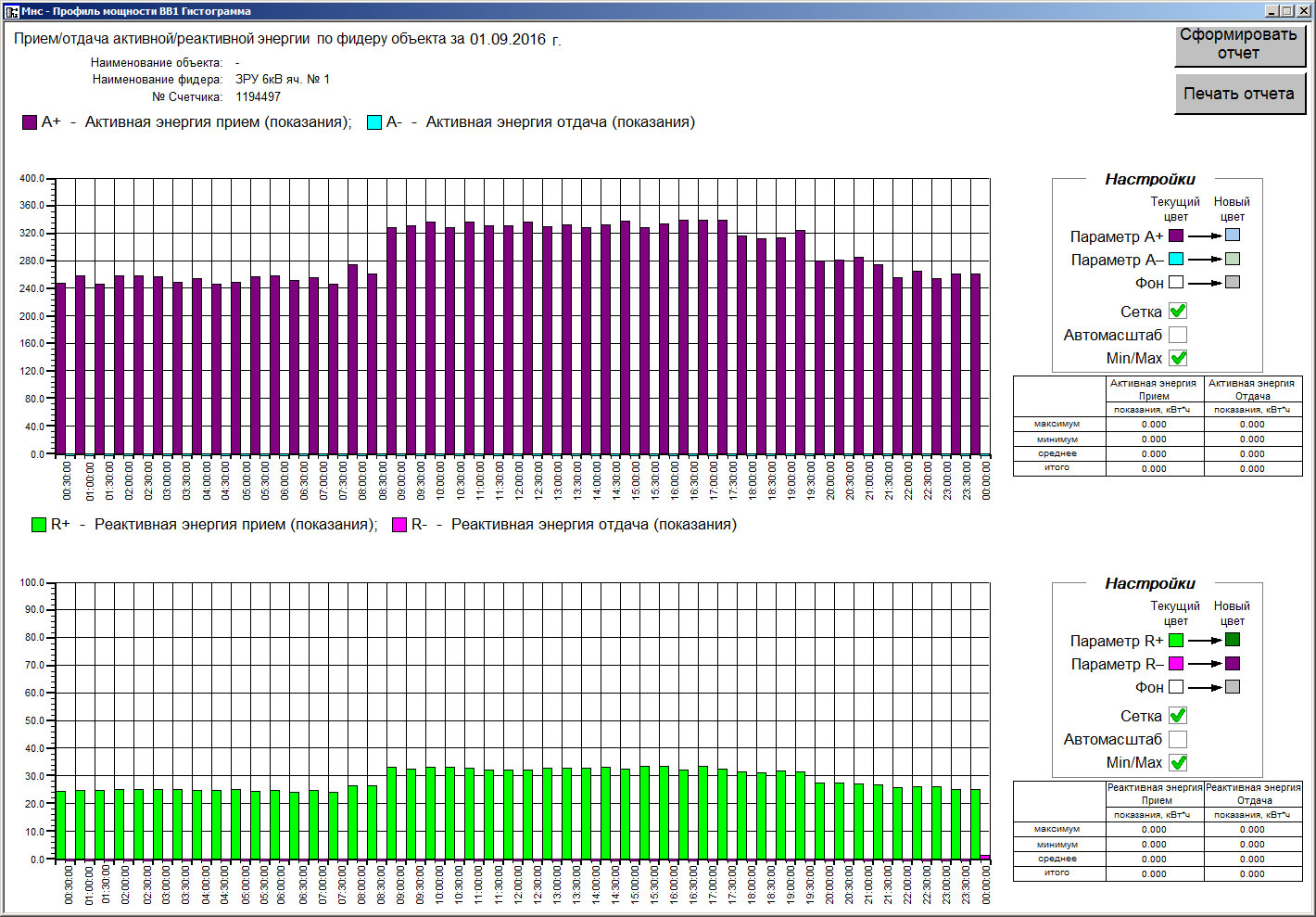

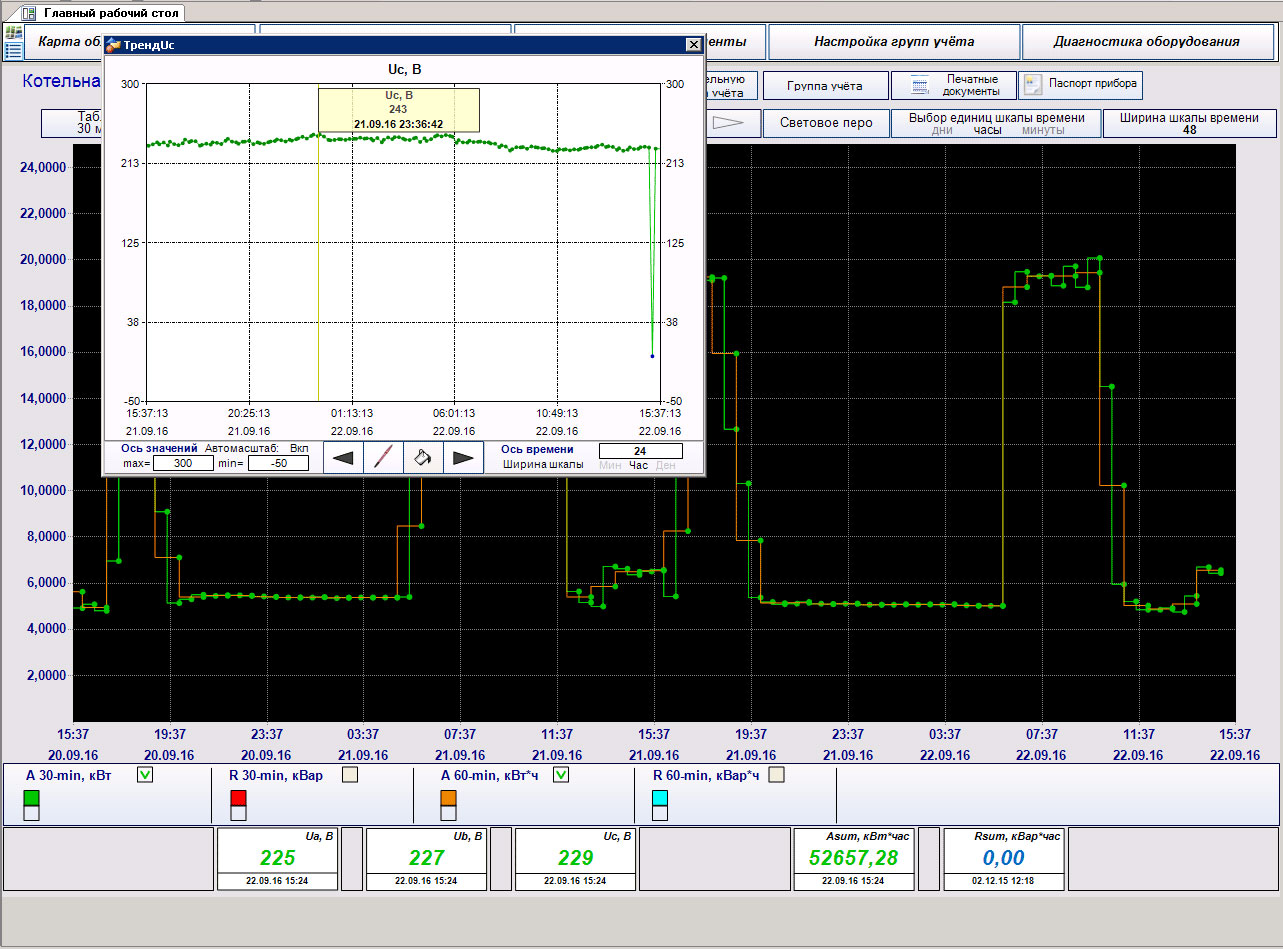

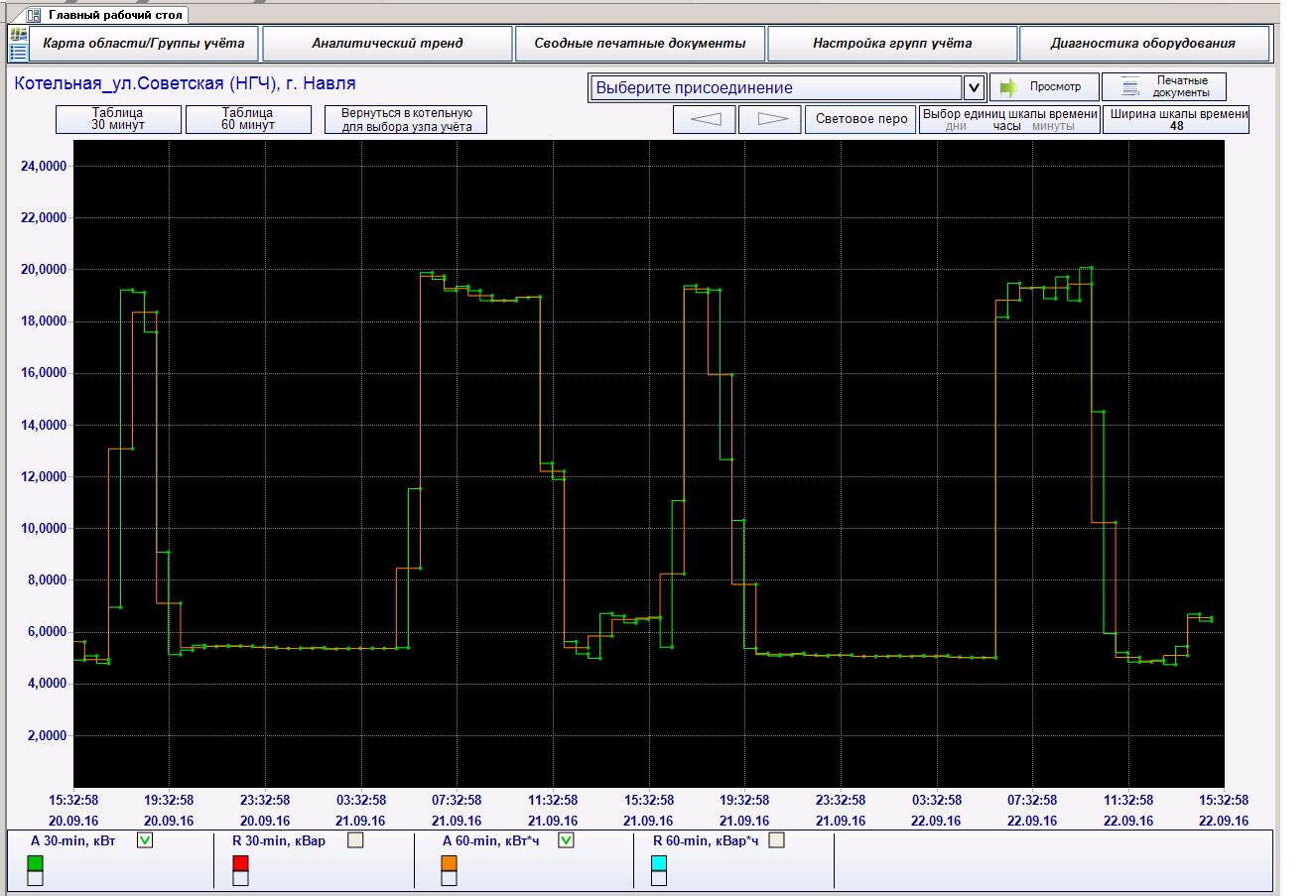

- измерение суммарных за интервал (1 мин, 3 мин, 30 мин) активной и реактивной мощности
- периодический и (или) по запросу автоматический сбор привязанных к единому астрономическому времени измеренных данных о приращениях электроэнергии с заданной дискретностью учета
- объединение данных, полученных от счетчиков, в группы, отдельно для коммерческого и технического учета (по границам балансовой принадлежности, по различным уровням напряжений, по объемам выработки, по расходу на собственные нужды и т.д.), нахождение объединенных максимумов мощности за произвольные отрезки времени

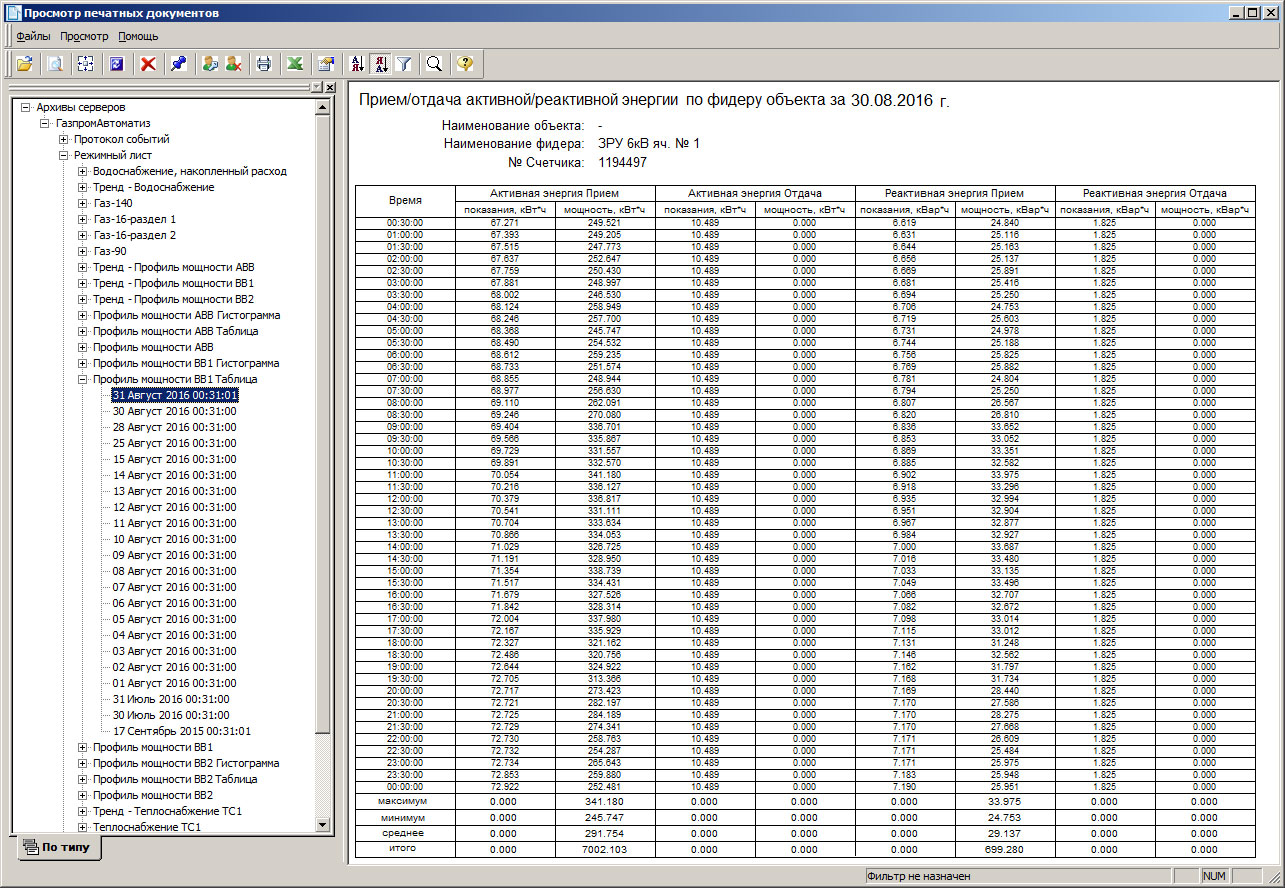

- автоматическое формирование ведомости суточного учета электроэнергии.
Архитектура

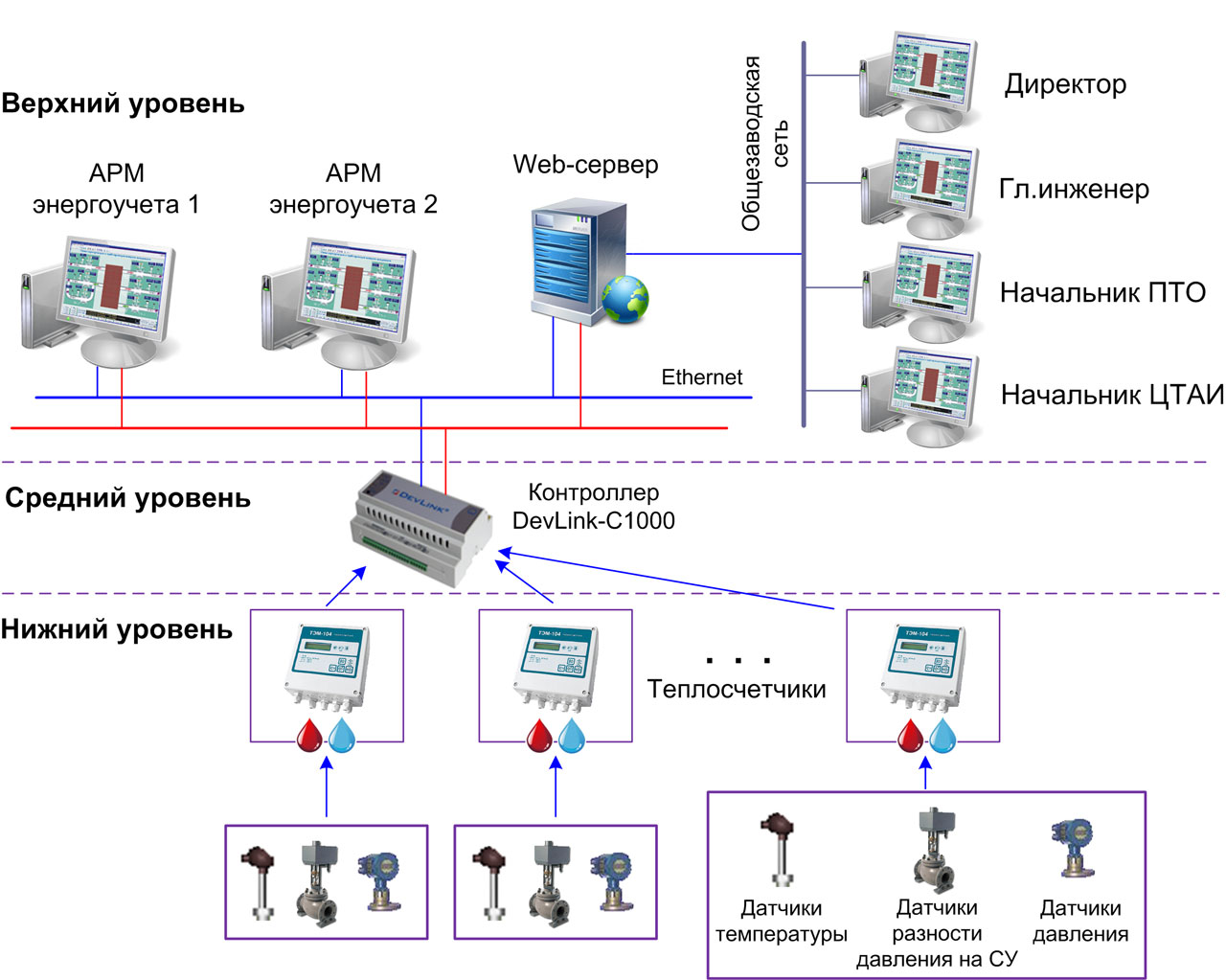

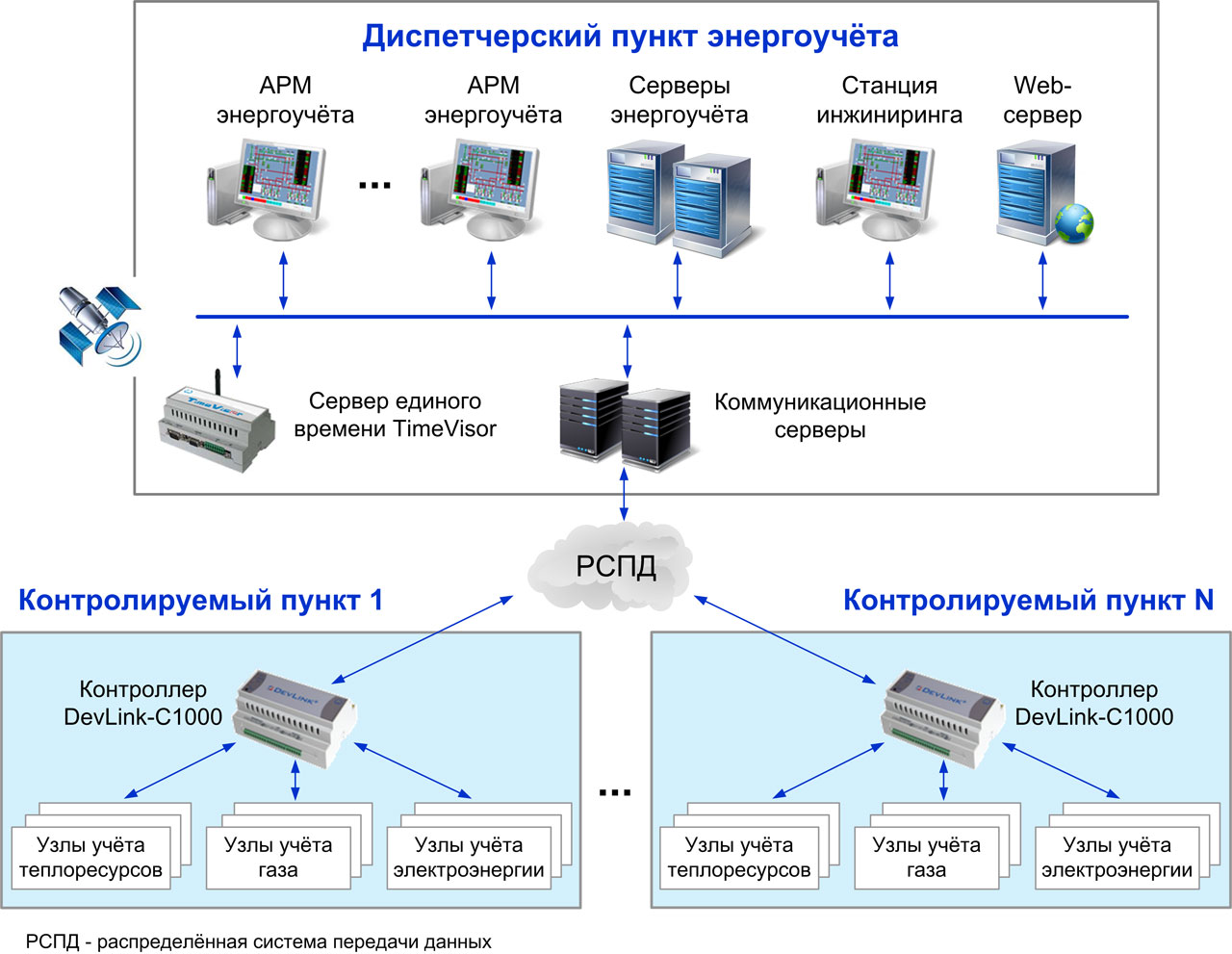

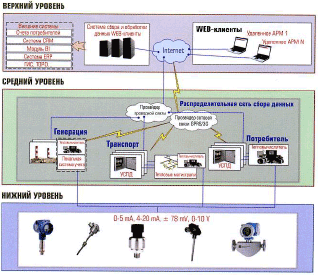

АСКУЭР – многоуровневая распределенная автоматизированная система.
На нижнем уровне в состав системы учета входят приборы учета энергоресурсов (теплосчетчики, газовые счетчики, электросчетчики), связанные по цифровым интерфейсам RS232 или RS485 с контроллером сбора данных DevLink-С1000, который осуществляет:
- опрос оперативных и исторических данных с приборов учета
- ведение пользовательских алгоритмов обработки данных
- формирование промежуточных архивов учетных данных с целью обеспечения сохранности передаваемой информации в диспетчерский пункт по медленным и ненадежным каналам связи
- передачу данных в диспетчерский пункт системы (по событию, периодически, по расписанию, по запросу) по проводным и беспроводным каналам связи
Отличительными особенностями контроллера DevLink-C1000 являются:
- наличие встроенного GSM/GPRS-модема с двумя SIM-картами с поддержкой как статических, так и динамических IP-адресов
- возможность резервирования проводных, беспроводных каналов связи и их комбинаций
- шифрование данных при их передаче по каналам связи
- использование специализированного протокола передачи данных (ТМ-канал) для работы с медленными и ненадежными каналами связи.
