Система диспетчеризации и управления энергопотреблением зданий

Федеральным законом № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности» определены основные мероприятия, направленные на энергосбережение, внедрение новых энергосберегающих технологий, а также жесткий контроль над потреблением энергоресурсов.

Одним из ключевых положений закона № 261-ФЗ стало требование по внедрению решений, позволяющих собственникам регулировать расход потребляемых ресурсов в целях их сбережения. В случае учета тепловых ресурсов максимальный эффект достигается при выполнении индивидуальными тепловыми пунктами (ИТП) как функций учета тепла, так и функций регулирования его потребления. В этом случае потребитель может получать столько тепла, сколько ему необходимо, и платить только за то, что получил, а теплоснабжающее предприятие может более эффективно использовать свои мощности. За счет внедрения данного решения экономится около 20-30 % тепловой энергии.

Автоматизированная система диспетчеризации и управления индивидуальными тепловыми пунктами предназначена для решения задач локального управления потреблением тепловых ресурсов, а также централизованного сбора и обработки информации о работе ИТП и решения задач централизованного управления.

Цели создания системы

• Повышение энергоэффективности работы тепловых пунктов
• Энергосбережение тепловых ресурсов за счет их рационального использования
• Автоматическое поддержание комфортных условий эксплуатации зданий и сооружений
• Объединение локальных систем управления ИТП в единый информационный комплекс.

Функции системы

• Управление оборудованием ИТП в автоматическом и дистанционном режиме
• Автоматическое регулирование температуры теплоносителя в зависимости от температуры наружного воздуха, времени суток, с использованием режимов выходных и праздничных дней
• Автоматическое поддержание заданной температуры горячей воды в системе ГВС
• Учет расходов тепла, воды и электроэнергии с тарификацией различной степени сложности
• Централизованный автоматический сбор и хранение данных с тепловых пунктов, их систематизация по отдельным группам потребителей
• Диспетчерский контроль параметров работы и состояния оборудования ИТП, мониторинг аварийных ситуаций
• Передача необходимых данных в аварийную службу, расчетный центр, теплосетевую компанию и т.д.
• Формирование и выдача на печать отчетных документов

Структура системы

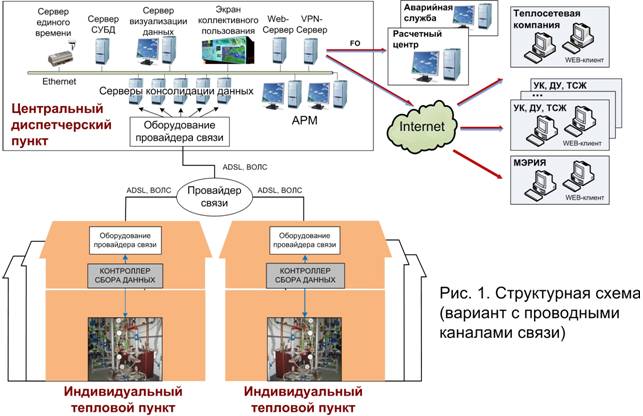

Система имеет двухуровневую структуру (рис.1).
Нижний уровень системы представляет собой совокупность контроллеров индивидуальных тепловых пунктов, предназначенных для управления оборудованием ИТП и сбора данных с приборов учета (рис.2).

Возможны следующие режимы управления:

• Автоматический режим управления оборудованием ИТП. Выполняется регулирование температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха. Регулирование может осуществляться в зависимости от времени суток с использованием режимов выходных и праздничных дней. Вторая функция – поддержание заданной температуры горячей воды в системе ГВС
• Местный ручной режим управления ИТП
• Дистанционный режим управления с ЦДП.

Контроллер осуществляет также коммерческий или технический учет тепла, воды и электроэнергии. Кроме того, возможен сбор и передача в ЦДП информации с других подсистем и приборов (систем пожарной сигнализации, вентиляции и т.д.).

Верхний уровень системы решает задачи диспетчеризации и управления территориально распределенными ИТП с возможностью получения информации по группам или отдельным объектам.

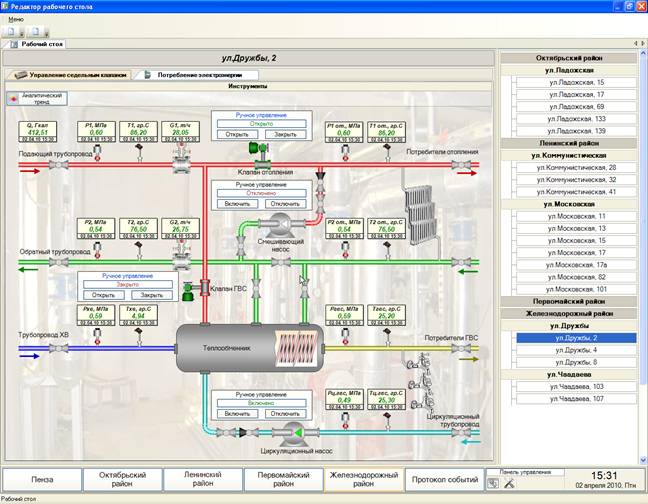

Рис. 2. Мнемосхема индивидуального теплового пункта

Информационный обмен между территориально распределенными индивидуальными тепловыми пунктами и ЦДП возможен как по проводным каналам связи (Ethernet/Internet), так и по беспроводным (GSM/GPRS-канал, радиоканал).

Привязка к единому астрономическому времени всех абонентов системы обеспечивается сервером единого времени TimeVisor™.

Реализация функций системы осуществляется с использованием программного комплекса ЭнергоКруг^®.

Преимущества системы

• Интеллектуальное управление ИТП, позволяющее рационально расходовать и экономить потребляемые теплоресурсы
• Оперативный мониторинг, позволяющий своевременно обнаруживать и локализовывать аварии в системах тепло- и водоснабжения
• Оперативный контроль за соблюдением качества предоставляемых коммунальных услуг, позволяющий вести претензионную работу с поставщиком
• Консолидация информации по всем потребителям теплоресурсов с возможностью ее долговременного хранения
• Обеспечение доступа к требуемой информации всем заинтересованным пользователям с соблюдением необходимого уровня информационной безопасности
• Минимизация общей стоимости проекта за счет применения типовых решений, однотипного оборудования и программного обеспечения (унификация), а также модульного принципа построения системы, обеспечивающего сохранение инвестиций при поэтапном ее внедрении
• Минимальная совокупная стоимость владения системой за счет минимизации затрат на сопровождение ЦДП (один комплект серверного и прочего оборудования), а также за счет минимизации штата высококвалифицированных сотрудников, обслуживающих систему
• Автоматическое ведение коммерческого учета энергоресурсов с минимизацией влияния человеческого фактора
• Возможности расширения до полномасштабной системы диспетчеризации и управления всеми объектами инфраструктуры ЖКХ района (города, области) за счет модульного принципа построения и наличия механизмов интеграции с другими системами (вентиляция, пожаротушение, потребление электроэнергии, холодной воды, газа и т.д.).

Выводы

Предлагаемая система позволяет реализовать требования Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности», решить задачи эффективного и рационального использования теплоресурсов территориально распределенными тепловыми пунктами, а также имеет широкие возможности по наращиванию функционала и информационной мощности.
