Автоматизированная система диспетчерского управления насосными станциями теплосетей г. Сызрани

Введена в промышленную эксплуатацию автоматизированная система диспетчерского управления перекачивающими насосными станциями № 2, 3, 5 (ПНС) теплосетей г. Сызрани на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000)^®.

Насосные станции теплосетей г. Сызрани структурно входят в состав Сызранской ТЭЦ – Филиала «Самарский» ПАО «Т Плюс».

Цели внедрения АСДУ

• Переход к «безлюдной технологии» управления ПНС
• Сокращение затрат на обслуживание и управление оборудованием ПНС
• Дистанционное управление перекачивающими электронасосами
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для возможности оперативного контроля
• Ведение технической отчетности.

Функции

• Включение и отключение электронасосов
• Управление запорной арматурой
• Сбор и отображение информации о ходе технологического процесса и состоянии оборудования насосных станций на мониторе АРМ диспетчера
• Сбор и отображение данных с датчиков охранной и пожарной сигнализаций
• Сбор и отображение данных с детекторов движения системы видеонаблюдения
• Контроль затопления помещений насосных станций
• Мониторинг температурных и гидравлических параметров объектов
• Мониторинг токов вводов напряжения насосной, токов перекачивающих электронасосов, потребляемой электроэнергии и температуры подшипников насосов и электродвигателей
• Ведение и архивирование трендов параметров, отчетных документов, протоколов событий.

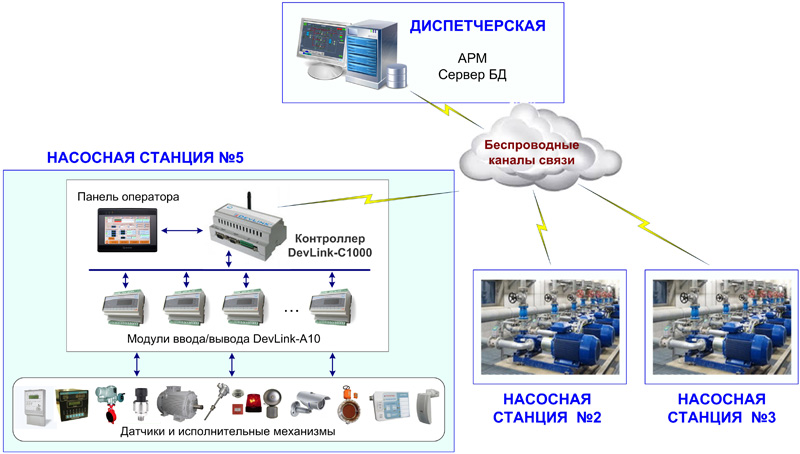

Структура системы

Автоматизированная система диспетчерского управления ПНС разработана на базе программно-технического комплекса КРУГ-2000^®. При создании системы применено типовое техническое решение НПФ «КРУГ» по автоматизации насосных станций тепловых сетей.

АСДУ имеет трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная арматура, насосы, электросчетчики ПСЧ 4ТМ.05М, измерители-регистраторы Ш9329/1.

2-й (средний) уровень системы представлен контроллерным оборудованием, установленным в шкафу управления насосной станции. Микропроцессорные контроллеры DevLink-C1000 с модулями ввода-вывода серии DevLink-A10 обеспечивают сбор, обработку информации от датчиков, приборов учёта, регистраторов и исполнительных механизмов, а также управление насосами и задвижками. В шкафах управления предусмотрена возможность контроля технологического процесса с использованием пульта оператора на базе сенсорной панели. В целях повышения надежности системы реализовано 100% резервирование процессорных модулей.

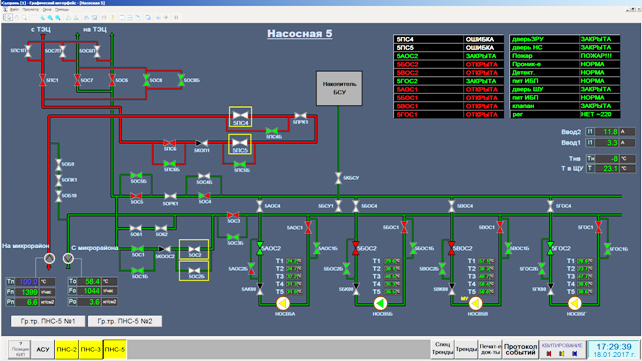

3-й (верхний) уровень системы представлен автоматизированными рабочим местом диспетчера (АРМ) под управлением российской SCADA КРУГ-2000^®. АРМ1 АРМ осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы по GSM/GPRS-каналу связи.

Информационная мощность системы

• Аналоговых входных сигналов – 191
• Дискретных входных сигналов – 536
• Дискретных выходных сигналов – 176.

Особенности системы

• Система построена на базе концепции «безлюдных технологий» управления технологическими процессами
• Сбор данных со всех инженерных систем зданий насосных станций: охранной и пожарной сигнализации, видеонаблюдения, контроля затопления помещений, мониторинга температурных и гидравлических параметров объектов
• Сбор оперативных и исторических параметров с электросчетчиков ПСЧ 4ТМ.05М, с измерителей-регистраторов Ш9329/1 и формирование оперативных ведомостей на их основе
• Удалённость объектов контроля, связь с которыми осуществляется по специализированному протоколу "ТМ-канал", предусматривающему работу по медленным и ненадежным каналам связи.

Внедрение обеспечивает:

• Получение дополнительной прибыли за счёт снижения затрат на обслуживание и управление технологическими объектами
• Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
• Повышение коэффициента готовности оборудования.

Специалистами НПФ «КРУГ» выполнен полный комплекс работ по внедрению системы: проектные работы, поставка оборудования, монтажные, инжиниринговые и пусконаладочные работы.

В отзыве о внедрении АСДУ насосными станциями начальник ЦТАИ Сызранской ТЭЦ Владимир Чубукин отметил чёткость и слаженность действий специалистов НПФ «КРУГ», что позволило решить большой объем поставленных задач в сжатые сроки при проведении монтажных и пусконаладочных работ.
