Проект автоматизированной системы коммерческого учета тепловой энергии «Челябинских тепловых сетей»

В декабре 2012 года завершен комплекс работ по проектированию автоматизированной системы коммерческого учета тепловой энергии (АСКУТЭ) тепловых сетей г. Челябинска на базе сертифицированного информационно-вычислительного комплекса ЭнергоКруг^® производства НПФ «КРУГ».
Заказчиком выступило ОАО «Фортум», которое в лице дочерней «Уральской теплосетевой компании» является важнейшим участником теплоэнергетического рынка Урала и Западной Сибири. «Фортум» – ключевой поставщик тепловой энергии в Челябинске, Тюмени, Тобольске и других городах.

Цели создания системы

• Выполнение требований ФЗ №261 «Об энергосбережении и о повышении энергетической эффективности»
• Создание единого информационного пространства в масштабах города
• Исключение недостоверности учета тепловой энергии
• Повышение оперативности и качества получаемой статистической и аналитической отчетности
• Интеграция системы биллинга в корпоративную ERP-систему
• Обеспечение надежной информацией для принятия решений по управлению сбытовой деятельностью
• Обеспечение платформы для развития информационных систем автоматизации сбытовой деятельности.

Функции

• Автоматизированный учет тепловой энергии: автоматическое измерение параметров тепловой энергии в точках учета, автоматическое выполнение измерений времени, интервалов времени и автоматическая коррекция времени, автоматическое хранение результатов измерений в специализированной базе данных
• Осуществление контроля поставок и потребления тепловой энергии, мониторинг аварийных ситуаций и оперативное оповещение аварийных служб
• Повышение точности и прозрачности расчетов и увеличение уровня сборов денежных средств за счет более строгого учета
• Предоставление руководству и сотрудникам надежной, полной информации для принятия решений по управлению сбытовой деятельностью
• Систематизация полученных данных по группам потребителей (предоставление интерфейса для доступа к измеренным значениям параметров)
• Ведение отчетной документации и предоставление пользователям и эксплуатационному персоналу регламентированного доступа к визуальным, печатным и электронным данным
• Биллинг.

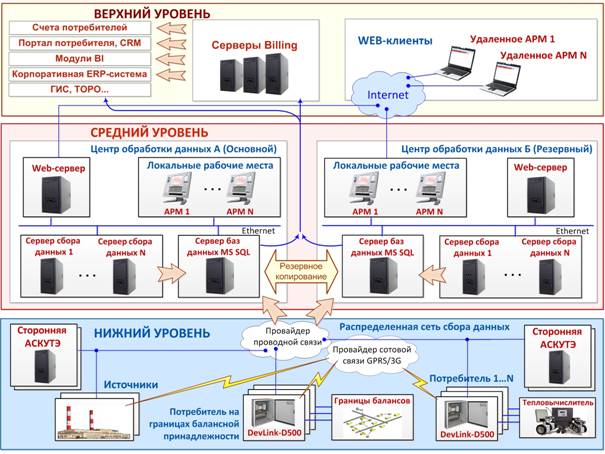

Архитектура системы

Нижний уровень системы представляет собой совокупность территориально распределенных потребителей, где установлены приборы учета тепловой энергии. Вся необходимая информация о потреблении собирается с АСКУ источников генерации, с потребителей на границах балансной принадлежности и узлов учета отдельных потребителей контроллером сбора данных DevLink^®-D500.
В состав среднего уровня входят АРМ операторов, серверы сбора данных ИВК ЭнергоКруг^®, которые с заданной периодичностью собирают оперативную и коммерческую информацию с КСД DevLink-D500. Вся информация хранится на сервере под управлением СУБД SQL в течение 5 лет и может быть предоставлена руководству, сотрудникам и потребителям в виде отчетов, таблиц и графиков.
Верхний уровень (биллинговая система) производит начисление за потребленную тепловую энергию в соответствии с данными, полученными на среднем уровне с учетом действующего законодательства и параметрами действующих договоров. Удаленные клиенты посредством Web-интерфейса имеют доступ к информации, собранной с узлов учета, а также с АСКУ всех источников генерации ОАО «ФОРТУМ» в г. Челябинске: ЧТЭЦ-1, 2, 3, ЧГРЭС, Северо-западной и Юго-западной котельных.

Особенности системы

АСКУТЭ спроектирована на базе сертифицированного информационно-вычислительного комплекса ЭнергоКруг^®. Информационная мощность системы позволяет подключить до 12 500 потребителей (узлов учета), а также АСКУ всех источников генерации ОАО «ФОРТУМ» в г. Челябинске: ЧТЭЦ-1, 2, 3, ЧГРЭС, Северо-западную и Юго-западную котельные.

Разработан пакет документов регистрации АСКУТЭ в Государственном реестре средств измерений для использования ее в качестве системы коммерческого учета, что позволяет:

• осуществлять начисление за потребленную тепловую энергию
• автоматизировать процессы тарификации и заключения договоров с потребителями
• осуществлять рассылку счетов и ведение актово-претензионной (судебной) работы.

В целях повышения надежности системы и исключения потерь или задержек в получении оперативных и коммерческих данных на среднем уровне реализован механизм 100% резервирования серверов сбора данных и сервера под управлением СУБД SQL.

Для уменьшения затрат на проектирование и массовое внедрение нижнего уровня системы разработаны 57 типовых проектных решений для узлов учета, охватывающих 98% потребителей г. Челябинска (в том числе и типовые проектные решения по источникам генерации с объединением всех ресурсов и расчетом ТЭП).

Реализация единой точки входа (единое окно) для потребителей тепла позволяет взаимодействовать с потребителями посредством Web-сервисов, организовать Call-центр и горячую линию работы с потребителями.

Внедрение АСКУТЭ планируется осуществить поэтапно, начиная с 2013 года.
Генеральный проектировщик АСКУТЭ – НПФ «КРУГ».
