Модернизация системы учета нефти на азербайджанском месторождении «Нефтяные Камни»

Научно-производственной фирмой «КРУГ» совместно с компанией «OMEGA» (Азербайджан) модернизирована система измерения количества и показателей качества нефти (СИКН) на уникальном каспийском месторождении «Нефтяные Камни» государственной нефтяной компании Азербайджанской Республики «SOCAR».

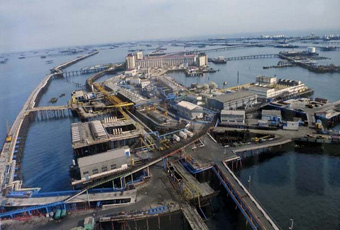

Деятельность компании «SOCAR» сосредоточена на разведке нефтяных месторождений, транспортировке, переработке и продаже нефти. На «Нефтяных Камнях» впервые в мире был выполнен полный цикл морских работ от поисков нефти и газа до сдачи готовой продукции. Здесь действует более 380 эксплуатационных скважин, каждая из которых дает в среднем до 5 тонн нефти в сутки. «Нефтяные Камни» считаются столицей Каспийского шельфа.

В рамках модернизации СИКН для оперативного контроля и учета количественных и качественных характеристик нефти на узле учета (УУН) №479 было установлено новое программное обеспечение SCADA КРУГ-2000^®. Это первый из трёх узлов, расположенных на площадке сдачи нефти «Боюк-Шор» (г. Баку), на котором устаревшее ПО заменено на современную SCADA-систему.

ЦЕЛИ ВНЕДРЕНИЯ

• Повышение оперативности и доступности информации для оперативного, диспетчерского персонала и руководства
• Обеспечение соответствия отчетных форм требованиям нормативных документов
• Упрощение процедур поверки измерительного оборудования, исключение ошибок, связанных с «человеческим фактором»
• Уменьшение затрат на эксплуатацию и техническое обслуживание оборудования.

АРХИТЕКТУРА

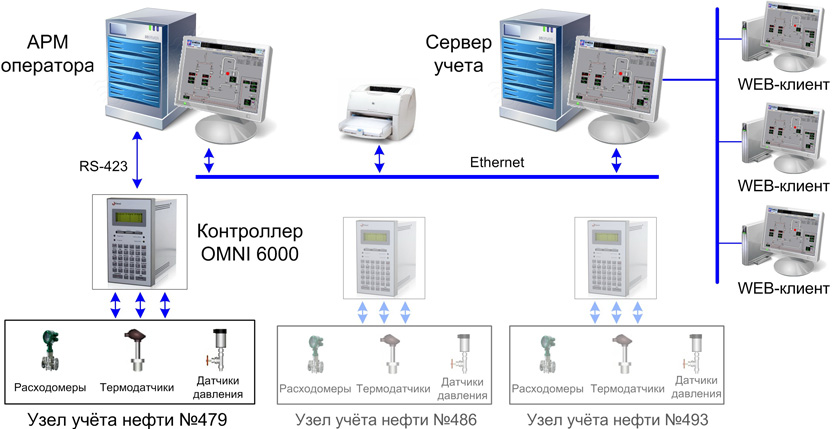

Система учёта нефти построена по иерархическому принципу и представляет собой четырёхуровневую структуру.

Первый (нижний) уровень включает в себя контрольно-измерительные приборы, исполнительные механизмы, которые кабельными линиями связи соединяются с контроллером сбора и обработки информации.

Во второй (средний) уровень системы входит контроллер OMNI 6000, который выполняет функции сбора и обработки измеряемых параметров узла учёта, осуществляет выдачу управляющих команд на исполнительные механизмы, а также передачу данных на верхний уровень по цифровой линии связи RS-232.

Третий (верхний) уровень представлен Сервером учёта и Станцией (АРМ) диспетчера, предназначенных для сбора, обработки, долговременного хранения и отображения данных, поступающих с нижнего уровня.

Четвертый Web-уровень представлен Web-клиентами, которые получают информацию посредством Web-браузера.

ФУНКЦИИ СИСТЕМЫ

• Опрос контроллера OMNI 6000 с помощью драйвера OMNI (разработка НПФ «КРУГ»)

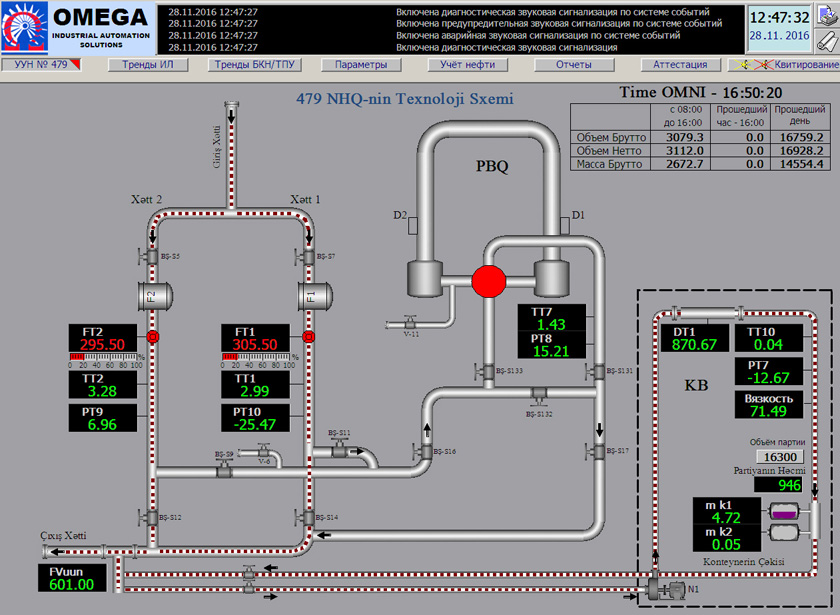

• Графическое отображение информации в виде мнемосхем, графиков и отчетов
• Световая и звуковая сигнализация выхода параметров за уставки, аварийных ситуаций
• Проверка достоверности по границам, по скорости изменения и другим критериям
• Регистрация в протоколе событий выхода сигналов за уставки, аварийных ситуаций
• Формирование и печать отчётных документов на азербайджанском языке
• Формирование и печать документов аттестации расходомеров: отчет калибровки, протокол государственной поверки, акт контроля метрологических характеристик
• Архивирование параметров, событий системы и документов на жестком диске Сервера
• Предоставление персоналу ретроспективной информации (протокол событий, архивные данные и документы и т.п.) для анализа, организации и планирования работы УУН
• Ручной ввод данных (изменений настроек, уставок параметров и др.)
• Управление пробоотбором (путём изменения объема партии)
• Автоматическое выполнение поверки и контроля метрологических характеристик расходомеров
• Разграничение доступа по индивидуальным паролям для каждого пользователя
• Предоставление информации клиентам корпоративной сети предприятия (Web-контроль).

Доступ к функциональным возможностям системы предоставляется согласно установленным разграничениям уровней доступа.

АППАРАТНЫЕ СРЕДСТВА

Функции измерения и обработки сигналов от датчиков узла учёта для вычисления объема и массы нефти, а также определения метрологических характеристик расходомеров выполняет контроллер OMNI 6000. Кроме того, контроллер осуществляет обмен данными с диспетчерским пунктом по проводному каналу связи.

Станция диспетчера предоставляет оперативному персоналу удобный человеко-машинный интерфейс для контроля за учётом нефти, анализа накопленных архивных данных и отчетной документации.

Для информационного обмена между контроллером OMNI 6000 и верхним уровнем используется проводной канал связи RS-232. Передача данных на вышестоящий уровень (Web-клиентам) осуществляется с Сервера учёта посредством корпоративной сети Ethernet.

ПРОГРАММНЫЕ СРЕДСТВА

• SCADA КРУГ-2000, новая версия 4.2
• Драйвер связи с контроллером OMNI разработки НПФ «КРУГ».

Технические характеристики:

• количество входных сигналов – 400
• количество трендов – 30
• количество мнемосхем – 10
• количество форм отчётных документов – 10
• глубина хранения информации – не менее 1 года.

РЕЗУЛЬТАТЫ

Внедрение программного обеспечения SCADA КРУГ-2000 на УУН №479 обеспечило повышение точности учёта нефти, измерения технологических параметров, надежности и стабильности работы системы. Стало возможным автоматическое выполнение поверки и контроля метрологических характеристик (КМХ) счетчиков-расходомеров, а также передачу информации в службу диспетчерского контроля и управления с помощью Web-интерфейса.
