Использование частотных преобразователей в системах регулирования

Сбережение электроэнергии.

Одной из важнейших задач управления нефтеперерабатывающим предприятием является снижение издержек, а именно технологической составляющей себестоимости переработки.

Одним из способов достижения этой цели является широкое применение частотных преобразователей.

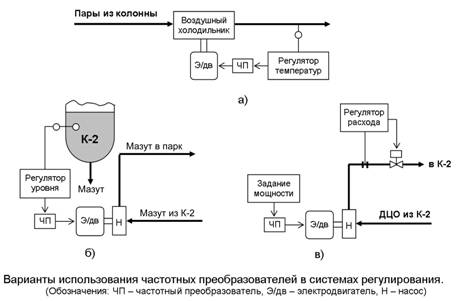

Частотные преобразователи применяются для управления:

• воздушными холодильниками на выходе паров бензина с колонн К-1, К-2 (рис. вариант а)
• насосами на откачке мазута с колонны К-2 (рис. вариант б)
• насосами на подаче дизельного циркуляционного орошения (ДЦО) в колонну К-2 (рис. вариант в).

Управление частотными преобразователями производится от системы управления стандартным токовым сигналом 4-20мА.
Применение частотных преобразователей для воздушных холодильников и насосов обеспечивает достижение следующих результатов:

• повысилась устойчивость технологического режима в колоннах К-1, К-2
• снизилось потребление электроэнергии
• снизилась величина пускового тока, так как в частотных преобразователях предусмотрен режим плавного разгона электродвигателя
• снизились эксплуатационные расходы, и уменьшилась вероятность аварийной ситуации в результате снижения нагрузки на электродвигатели, что способствует продлению срока службы подшипников и других вращающихся частей
• стало возможным исключить из схемы регулирования регулирующий клапан.

Подсистема эксплуатируется на установке АТ-2 ООО «РН-Туапсинский НПЗ» (ОАО «Роснефть»).
