Автоматизированная система управления технологическими процессами нефтебазы
Данная система автоматизации предназначена для оперативно-диспетчерского контроля и управления процессами хранения и слива/налива нефтепродуктов, а также обеспечения требуемых технологических блокировок и противоаварийных защит.
ОБЪЕКТ АВТОМАТИЗАЦИИ
Объектом автоматизации является распределительная нефтебаза.
Основные технологические объекты и оборудование:
- сливная железнодорожная эстакада
- открытая насосная станция
- резервуарный парк
- наливная автомобильная эстакада
- технологические трубопроводы
- дренажные емкости, емкости сбора и откачки утечек
- электроприводная запорно-регулирующая трубопроводная арматура
- оборудование пожаротушения
- оборудование очистных сооружений.
ЦЕЛИ ВНЕДРЕНИЯ
- Безусловное обеспечение необходимого уровня безопасности и надежности функционирования нефтебазы во всех режимах эксплуатации в соответствии с нормативными документами
- Снижение уровня трудоемкости технологических операций на объекте управления
- Повышение экологической безопасности
- Обеспечение максимально комфортных условий труда эксплуатационного персонала и, как следствие, – минимизация субъективной составляющей ведения процесса.
ФУНКЦИИ СИСТЕМЫ
Информационные функции
обеспечивают формирование экранных изображений и выходных форм информационно-вычислительных задач по запросам оператора или неоперативного персонала (администратора системы) и включают:
- сбор и обработку информации о состоянии технологических параметров
- обнаружение, сигнализацию и регистрацию аварийных ситуаций
- контроль доступа в основные помещения нефтебазы
- ведение протокола событий
- архивирование истории изменения параметров на жестком магнитном диске
- формирование и выдачу оперативных и архивных данных персоналу.
Управляющие функции
- противоаварийные защиты и блокировки
- дистанционное управление запорно-регулирующей арматурой (задвижки)
- дистанционное управление насосными агрегатами
- управление процессом слива/налива нефтепродуктов: автоматическое открытие/закрытие задвижек с целью обеспечения требуемого маршрута слива/налива.

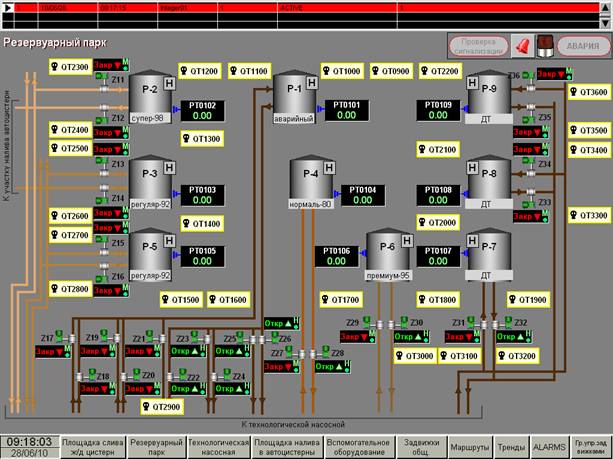

Резервуарный парк
Вспомогательные функции
- диагностика состояния программно-технических средств управления
- проверка достоверности информационных сигналов
- перенастройка системы (реконфигурация и параметрическая настройка программного обеспечения)
- ручной ввод (изменение уставок и констант управления и обработки информации).
Доступ к функциональным возможностям системы предоставляется согласно установленным разграничениям уровней доступа.

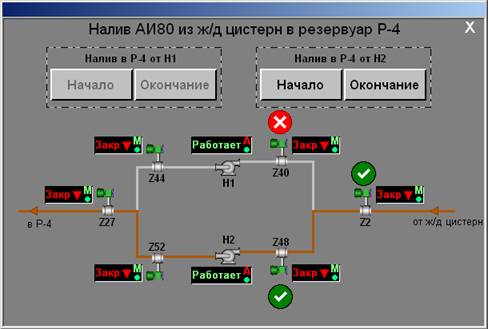

Автоматический выбор маршрута налива нефтепродуктов
Типовая архитектура
АСУ ТП построена по иерархическому принципу и представляет собой трехуровневую структуру.
На нижнем уровне системы расположены «полевые» контрольно-измерительные приборы и средства автоматизации, а также кабельные линии связи.
Средний уровень АСУ ТП построен на базе микропроцессорного контроллера с необходимым количеством модулей ввода/вывода (дискретных/аналоговых сигналов), барьеров искробезопасности и коммуникационного оборудования полевых шин. Контроллер принимает сигналы от устройств нижнего уровня (датчиков), обрабатывает эти сигналы и формирует командные воздействия в соответствии с алгоритмом работы.
Технические средства среднего уровня смонтированы в электротехнических шкафах управления, которые устанавливаются в помещении операторной. В состав программного обеспечения контроллера входит как общее программное обеспечение, предназначенное для разработки специального программного обеспечения, так и специальное, разработанное непосредственно для выполнения функций АСУ ТП.
Контроллеры осуществляют обмен данными с АРМ оператора, составляющим верхний уровень и реализованным на базе персонального компьютера промышленного исполнения с сенсорным экраном.
Кроме того, в состав АСУ ТП входит автономная система измерения уровня, температуры и плотности нефтепродуктов в резервуарах и весы ж/д- и автоцистерн, оснащенные отдельным АРМ.

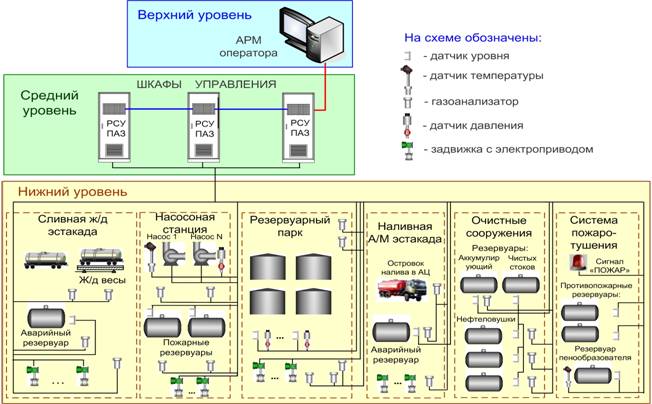

Структурная схема
Программно-аппаратные средства
Средний уровень
- Микропроцессорный контроллер в комплекте с модулями ввода/вывода
- Интегрированная среда разработки, предназначенная для конфигурирования контроллера и создания технологических программ.
Верхний уровень. SCADA-система, предназначенная для визуализации и управления технологическим процессом, ведения протокола событий, ведения трендов, архивирования и т.д.
преимущества внедрения системы
- Уменьшение затрат на эксплуатацию и техническое обслуживание оборудования нефтебазы
- Защита оборудования и окружающей среды
- Повышение надежности эксплуатации технологического оборудования нефтебазы
- Обеспечение контроля доступа в основные помещения нефтебазы
- Возможность расширения: подключение дополнительных датчиков и исполнительных механизмов к контроллеру, увеличение количества АРМ и т. д.
Опросный лист
Для заказа АСУ ТП нефтебазы скачайте опросный лист, заполните и пришлите по адресу krug@krug2000.ru.
Заказать систему или задать любые вопросы нашим специалистам Вы также можете с помощью формы обратной связи.
