АСУ ТП битумной установки
Производство нефтяных битумов - один из термических процессов нефтепереработки. Битумные установки обеспечивают производство различного рода нефтяных битумов из гудрона или мазута путём их предварительной обработки и последующего окисления. Основными параметрами технологических процессов, влияющих на качество получаемых продуктов, является качество самого сырья, температура, давление и продолжительность термического процесса (термолиза). Технологический процесс переработки гудрона и мазута в битум сопровождается повышенной опасностью.
Объекты управления
Битумные установки нефтеперерабатывающих предприятий, предназначенные для производства нефтяных битумов различных марок из гудрона или мазута.
Цели внедрения
- Повышение качества, надежности и экономичности процесса производства битума
- Улучшение условий труда оперативного персонала
- Повышение безопасности работы обслуживающего персонала.
Основные функции
- Анализ и выдача данных оперативному и обслуживающему персоналу о состоянии технологического процесса
- Контроль загазованности на территории установки
- Подсчёт наработки оборудования
- Формирование сигнализации в операторной и на местных постах сигнализации
- Управление запорной арматурой и автоматическое регулирование технологических параметров
- Технологические защиты и блокировки запорного и регулирующего оборудования
- Автоматическое/ручное включение систем аварийного останова печей, паровой завесы
- Диагностика оборудования и линий связи, коррекция системного времени абонентов АСУ ТП
- Передача данных о состоянии технологического процесса в смежные системы управлениямониторинга
- Защита от внешних угроз в соответствии с требованиями законодательства РФ.
Архитектура системы

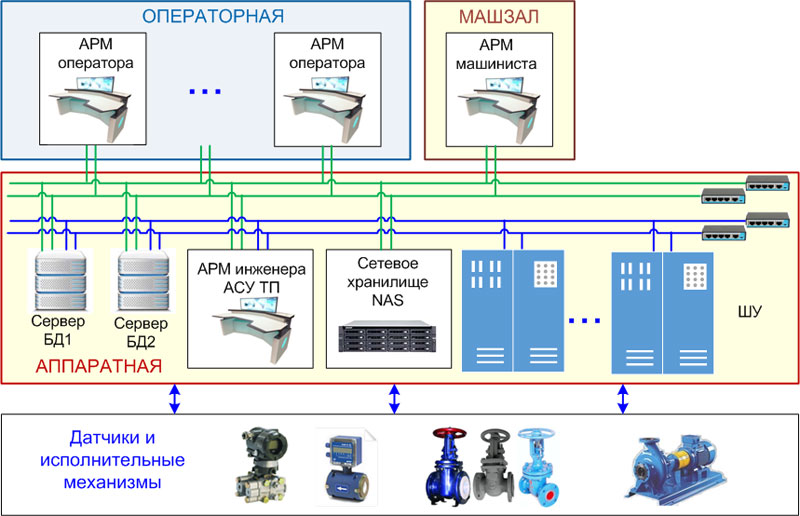

АСУ ТП битумной установки представляет собой трехуровневую распределенную систему с многоступенчатой защитой от отказов, обеспечивающей высокую надежность.
Нижний уровень представлен датчиками и исполнительными механизмами.
Средний уровень представлен шкафами управления с промышленными контроллерами, выполненными по схеме 100% «горячего» резервирования процессорной части. В части управления и регулирования применяется резервирование модулей ввода/вывода контроллеров.
Верхний уровень АСУ ТП представлен:
- выделенными серверами БД, работающими в режиме 100% «горячего» резервирования
- двух-мониторными АРМ операторов на базе персональных компьютеров,
- АРМ машиниста на базе панельного компьютера защищенного исполнения.
Все АРМ и серверы функционируют на базе российской SCADA КРУГ-2000®. Операторная и рабочее место инженера АСУ ТП оборудованы диспетчерской мебелью серии КонсЭрго® или ТЕХНОКОНСОЛЬ®.
Большая часть оборудования и программного обеспечения, использованная при создании АСУ ТП, российского производства. Основные элементы системы – программно-аппаратный (программно-технический) комплекс КРУГ-2000® и ПО SCADA КРУГ-2000® - входят в реестры Минпромторга и Минцифры РФ.
Результаты внедрения АСУ ТП
Внедрение АСУ ТП битумной установки позволяет:
- Обеспечить экономичное, надежное и качественное производство битума за счет применения прогрессивных технических решений с использованием современного оборудования и микропроцессорной техники
- Повысить безопасность работы обслуживающего и эксплуатационного персонала путем реализации алгоритмов блокировок оборудования и подсистем аварийного отключения (защит)
- Снизить вероятность ошибочных действий оперативного персонала за счет своевременного представления информации в наглядном виде
- Улучшить условия труда эксплуатационного персонала
- Улучшить технологическую дисциплину за счет точной и своевременной регистрации действий персонала
- Организовать передачу оперативных данных о состоянии технологического процесса в смежные системы управлениямониторинга
- Обеспечить защиту от внешних угроз в соответствии с требованиями законодательства РФ.
