АСУ ТП факельного хозяйства

Факельные хозяйства нефте- и газоперерабатывающих заводов.

Цели внедрения АСУ ТП

• приведение  системы управления к действующим нормам и правилам пожаро- и взрывобезопасности
• повышение экономичности и надежности работы оборудования
• улучшение эксплуатационных характеристик оборудования
• повышение производительности и улучшение условий труда эксплуатационного персонала
• построение системы с учетом возможности последующего развития и наращивания информационной мощности.

Основные функции системы

• контроль и сигнализация параметров
• цифровое регулирование
• противоаварийные защиты

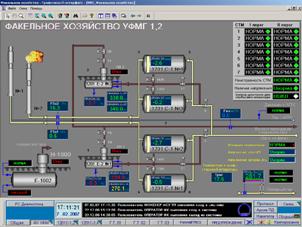

• представление информации технологам, службам АСУ ТП и КИП и А
• протоколирование процесса: протоколы событий, режимные листы
• выполнение расчётов учёта времени пробега  (простоя, ремонта) насосов, вентиляторов и др.
• самодиагностика элементов ПТК
• архивирование трендов, печатных документов, протоколов.

Программное обеспечение

SCADA КРУГ-2000^®, в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора/архивирования, серверов и контроллеров).

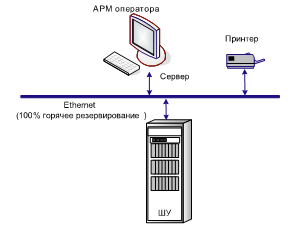

Компоненты

• Контроллеры со 100% «горячим» резервированием процессорной части
• Расходомеры, подключенные к контроллерам при помощи цифрового интерфейса RS-485
• Шкафы монтажные
• Пульты операторов на базе типовых универсальных конструкций КонсЭрго^®
• Рабочее место оператора–технолога (выполняет функции системы реального времени и архивирования)
• Локальная управляющая сеть Ethernet (100%  резервирование )
• Лазерный принтер.

Результаты

Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, объективной, достоверной и своевременной информацией о работе установки. Глубокая степень самодиагностики в комплекте с рядом программно-технических решений позволила реализовать сложные алгоритмы контроля и управления. К важным преимуществам можно отнести интеграцию в систему интеллектуальных расходомеров.

Данное решение реализовано на факельных хозяйствах Сургутского ЗСК (ООО  «Сургутгазпром»), ООО «РН – Туапсинский НПЗ» (ОАО «Роснефть»).
