Модернизация АСУ ТП товарно-сырьевых парков Павлодарского НХЗ

В августе 2013 года завершены работы по модернизации автоматизированной системы управления товарно-сырьевыми парками Павлодарского НХЗ на базе SCADA КРУГ-2000^®.

Павлодарский нефтехимический завод – крупнейшее в Казахстане предприятие по производству нефтепродуктов, технологические установки которого обеспечивают глубину переработки нефти на 80-85%.

C 1994 г. на участке товарно-сырьевых парков Павлодарского НХЗ функционировали две независимые системы «КРУГ-2000» под операционной системой MS-DOS. В рамках программы модернизации проведены работы по объединению этих систем в единую АСУ ТП под управлением современной SCADA КРУГ-2000. Модернизация была проведена в два этапа:

• в ноябре 2012 г. фирмой «КРУГ» была произведена замена системы сбора, обработки информации и выдачи управляющих команд в комплекс телемеханики ТК-301. В рамках этих работ был специально разработан OPC-сервер связи с телекомплексом
• в августе 2013 года завершены работы по интеграции в систему данных от шестиканальных видеографических регистраторов Ш9329АИ и приборов измерения уровня в резервуарах УГР-1М. Разработаны OPC-серверы связи с приборами, для удобства эксплуатации организован двухмониторный режим станции оператора.

Основные функции АСУ ТП

• Сбор и предоставление оперативному персоналу данных по температурам и уровням в резервуарах, а также информации о состоянии технологического оборудования
• Предупредительная и аварийная сигнализация отклонений технологических параметров от уставок
• Дистанционное управление исполнительными механизмами
• Архивирование данных
• Передача информации о ходе технологического процесса в сеть предприятия.

Особенности проведения работ

• Разработка ОРС-серверов приборов, произведенных в 80-х годах прошлого века, при отсутствии полного комплекта эксплуатационной документации на данные приборы
• Проведение значительной части пусконаладочных работ и работ по отладке ОРС-серверов удаленно, с использованием современных Internet-технологий.

Архитектура АСУ ТП

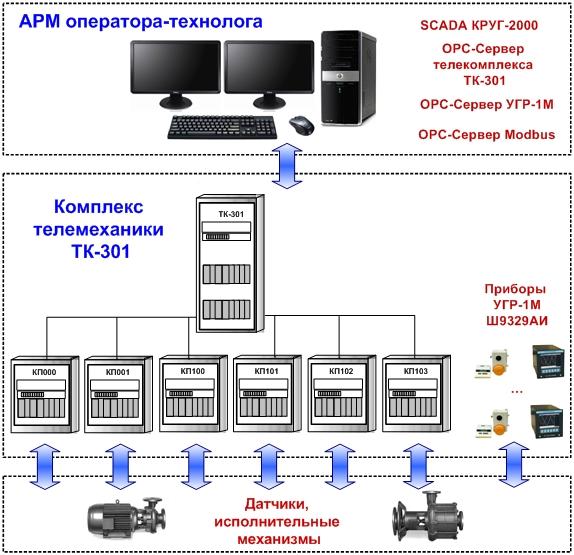

АСУ ТП товарно-сырьевых парков имеет трехуровневую архитектуру:

• 1-й (нижний) уровень представлен датчиками и исполнительными механизмами
• 2-й (средний) уровень системы представлен комплексом устройств телемеханики ТК-301, приборами сбора данных УГР-1М и Ш9329АИ
• 3-й (верхний) уровень представлен двухмониторным автоматизированным рабочим местом оператора-технолога под управлением SCADA КРУГ-2000.

Информационная мощность системы

• Телеизмерения –  180
• Телесигнализация – 928
• Телеуправление – 304.

В рамках данного проекта фирма «КРУГ» выполнила поставку фирменного программного обеспечения, разработку прикладного программного обеспечения станции оператора, разработку OPC-серверов приборов УГР-1М и Ш9329АИ, пусконаладочные работы. Большую помощь в проведении работ оказали специалисты цеха АСУ ТП Павлодарского НХЗ.
