АСУ ТП товарно-сырьевых парков Павлодарского НХЗ

В ноябре 2012 года в рамках программы модернизации Павлодарского НХЗ (Казахстан) специалистами фирмы «КРУГ» введена в эксплуатацию автоматизированная система управления товарно-сырьевыми парками.

Павлодарский нефтехимический завод – крупнейшее в Казахстане предприятие по производству нефтепродуктов. АО «ПНХЗ» – уникальное предприятие, технологические установки которого обеспечивают глубину переработки нефти до 80-85%.

Основные цели внедрения системы

замена АРМ операторов-технологов, безотказно функционирующих с 1994 г. под управлением программного обеспечения НПФ «КРУГ» в операционной системе MS-DOS
обеспечение персонала необходимой информацией, включая регистрацию событий и диагностику состояния оборудования для анализа, оптимизации, планирования работы оборудования и ведения технической отчетности
повышение эффективности работы за счет сокращения требуемого времени по управлению технологическим процессом и применения передовых технологий контроля и управления
повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала.

Основные функции АСУ ТП

сбор и предоставление оперативному персоналу информации о состоянии оборудования
дистанционное управление исполнительными механизмами
предупредительная и аварийная сигнализация отклонений технологических параметров от уставок
архивирование данных
передача информации о ходе технологического процесса в сеть предприятия.

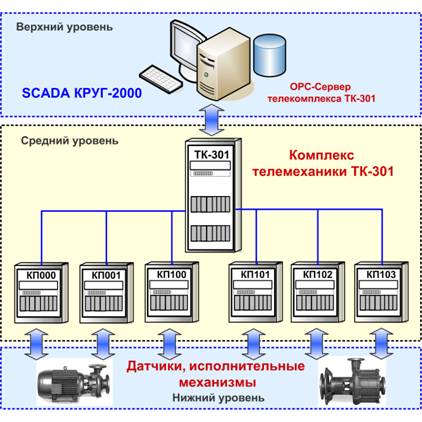

АСУ ТП товарно-сырьевых парков имеет трехуровневую архитектуру

1-й (нижний) уровень представлен датчиками и исполнительными механизмами
2-й (средний) уровень системы представлен комплексом устройств телемеханики ТК-301

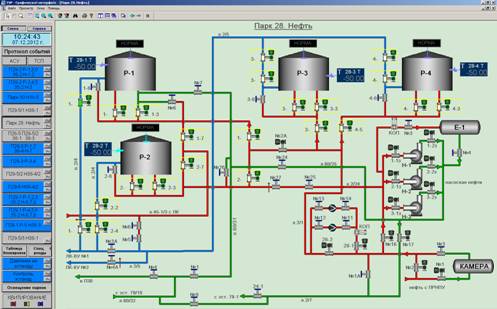

3-й (верхний) уровень представлен автоматизированным рабочим местом оператора-технолога под управлением SCADA КРУГ-2000^®.

Информационная мощность системы

Телеизмерения – 112
Телесигнализация – 928
Телеуправление – 304.

В рамках данного проекта фирмой «КРУГ» выполнены следующие работы:

поставка фирменного программного обеспечения
разработка прикладного программного обеспечения
разработка OPC-сервера телекомплекса ТК-301
пусконаладочные работы.

Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, достоверной и своевременной информацией, сократить время и упростить процедуру управления технологическим процессом.
