Узел учета природного газа на ГРП Пензенской ТЭЦ-1

Узел учета природного газа на ГРП Пензенской ТЭЦ-1 функционирует под управлением SCADA КРУГ-2000.

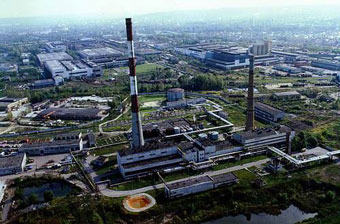

Пензенская ТЭЦ-1 входит в состав Мордовского филиала ПАО «Т Плюс» и обеспечивает энергией промышленные предприятия и объекты социальной инфраструктуры г. Пензы. Пензенская ТЭЦ-1 обеспечивает 89% поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде: установленная электрическая мощность – 310 МВт, установленная тепловая мощность – 805 Гкал/ч.

Цели

Основной целью выполненного проекта является организация коммерческого учета природного газа, потребляемого ТЭЦ-1 для обеспечения достоверности и повышения точности измерений параметров потребления природного газа и достижения требуемых экономических показателей эффективности этих производственных объектов.

Функции

• Измерение, сбор и первичная обработка сигналов с датчиков для расчета расхода газа
• Формирование технологической сигнализации о возникновении отклонений от заданных параметров
• Формирование и долговременное хранение архивов измеряемых технологических параметров
• Ведение протоколов событий, регистрируемых и формируемых в системе
• Визуализация на АРМ пользователей оперативной, отчетной и ретроспективной информации
• Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов
• Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
• Передача оперативных данных по протоколу МЭК 60870-5-104 в централизованную систему диспетчеризации ПАО «Т Плюс»
• Долговременное хранение архивных данных в СУБД SQL
• Обеспечение и поддержание единого системного времени
• Передача оперативных данных в централизованную систему диспетчеризации ООО «Газпром межрегионгаз Пенза».

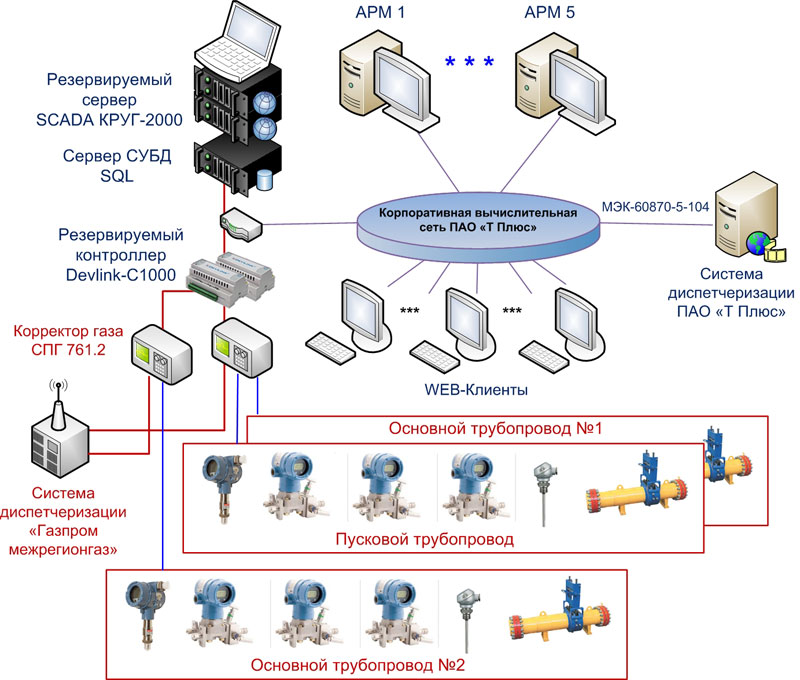

Архитектура

Проектно-сметная документация по техническому перевооружению узла учета природного газа на ГРП Пензенской ТЭЦ-1 выполнена с применением типовых технических решений НПФ «КРУГ» по автоматизации коммерческого учета природного газа.

Для измерения расхода газа выбран метод переменного перепада давления на стандартном сужающем устройстве согласно ГОСТ 8.586.1-5 – 2005. Перепад давления измеряется тремя датчиками разности давления на каждом трубопроводе. Для корректировки объема газа в зависимости от давления и температуры производятся измерения абсолютного давления и температуры газа.

Сбор информации с датчиков и первичный учет расхода газа выполняют корректоры газа СПГ 761.2 производства НПФ «Логика». Данные приборы обладают ограниченной глубиной хранения архивных данных, поэтому считывание архивов и мгновенных значений производит промышленный контроллер DevLink^®-C1000 с резервируемой процессорной частью для дальнейшей обработки и передачи их на верхний уровень. Контроллер обеспечивает промежуточное хранение и статистическую обработку архивных данных с приборов.

Данные с контроллера передаются на резервируемый сервер с установленной SCADA КРУГ-2000^®.

Сервер обеспечивает:

• отображение текущих значений
• долговременное хранение архивных данных
• формирование отчетов за разные периоды времени
• предоставление WEB-доступа пользователям системы
• передачу архивных данных в СУБД SQL, передачу оперативных данных по протоколу МЭК 60870-5-104 в систему диспетчеризации ПАО «Т Плюс».

Для визуализации измеряемых значений, а также для отображения и печати ведомостей учета предусмотрены пять АРМ операторов под управлением SCADA КРУГ-2000.

Результаты

Компанией «КРУГ» в рамках первого этапа выполнен комплекс работ по проектированию и поставке оборудования нижнего уровня для подготовки к монтажным и пусконаладочным работам АСКУГ.
