Полномасштабная АСУ ТП турбогенератора T-115-8,8

На ТЭЦ ФГУП «Сибирский Химический Комбинат» (г. Северск) введена в опытную эксплуатацию автоматизированная система управления технологическим процессом теплофикационной турбины Т-115-8,8 с генератором ТФП-100-2 ст. № 10 номинальной электрической мощностью 115 МВт.

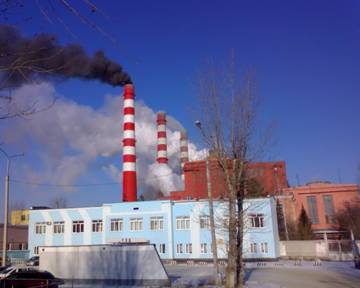

«Сибирский Химический Комбинат» является уникальным градообразующим предприятием с высокотехнологичным производством. ТЭЦ «СХК» предназначена для покрытия потребностей комбината и г. Северска в электрической и тепловой энергии. Работа выполнена в рамках программы полной реконструкции ТЭЦ. Реконструкция турбогенератора ст. № 10 – первый этап этой программы.

Основные цели внедрения АСУ ТП:

• повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
• реализация алгоритмов технологических защит, блокировок, регулирования и программно-логического управления, расчётных задач, отвечающих современным требованиям
• улучшение условий работы оперативного персонала.

Функции

• Измерение и контроль технологических параметров
• Представление данных оперативному и обслуживающему персоналу
• Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
• Дистанционное управление исполнительными механизмами
• Регулирование технологических параметров с помощью программных регуляторов
• Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
• Программно-логическое управление
• Архивирование данных
• Ведение протоколов предаварийных и послеаварийных ситуаций
• Технический учёт пара и горячей воды с коррекцией по температуре и давлению
• Расчёт технико-экономических показателей работы турбоагрегата
• Передача данных в АСУП
• Коррекция системного времени абонентов АСУТП
• Защита от несанкционированного доступа к функциям системы
• Диагностика состояния программно-технического комплекса

Архитектура и компоненты

АСУТП ТГ-10 выполнена на базе ПТК «КРУГ-2000» и имеет трёхуровневую архитектуру.
Нижний уровень представлен датчиками и исполнительными механизмами.
Средний уровень организован с использованием промышленных РС-совместимых контроллеров. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования контроллеров. Для особо ответственных параметров дополнительно предусмотрено резервирование отдельных модулей ввода / вывода. Контроллеры подсистем регулирования, дистанционного управления и информационной подсистемы выполнены по схеме «горячего» резервирования процессорных частей. Контроллеры размещены в шкафах управления RITALL оборудованных встроенной системой кондиционирования. Оборудование среднего уровня АСУТП расположено в непосредственной близости от турбоагрегата, что позволило существенно сэкономить на кабельной продукции, сроках и стоимости монтажа.

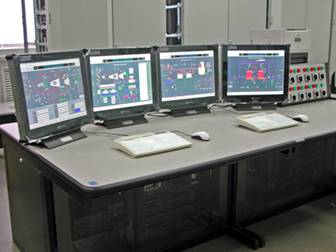

Верхний уровень системы представлен двумя АРМ оператора в двухмониторном исполнении, станцией архивирования, дополнительно выполняющей функции Web- сервера, а так же АРМ инженера АСУТП. Всё оборудование верхнего уровня размещается в пультовых конструкциях серии КонсЭрго™. Оборудование верхнего уровня системы располагается в помещении Временного щита управления (ВРЩУ).
В связи со значительной удалённостью помещения ВРЩУ от турбоагрегата передача информации между средним и верхним уровнем осуществляется с использованием оптоволоконных линий связи.
Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает Сервер единого времени «TimeVisor» производства НПФ «КРУГ», выполненный на базе одноплатного компьютера, служащего NTP-сервером, и GPS приёмника для приема сигналов точного времени.
В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA «КРУГ-2000» версии 3.0 под операционной системой MS Windows XP Pro SP2. Операционная система контроллеров – Linux/

Информационная мощность

• Измеряемых аналоговых параметров – 454;
• Измеряемых входных дискретных параметров – 552;
• Выходных дискретных параметров – 464;
• Выходных аналоговых параметров – 8;
• Регуляторов с импульсным выходом – 24;
• Всего переменных базы данных - 5776

Организация работ

Проект уровня КИП и А выполнен ОАО «Томсктеплоэлектропроект» (г. Томск), проект верхнего уровня АСУТП выполнен ОАО «СУНЭТО» (г. Кемерово), проекты и сборка шкафов управления и пультовых конструкций – НПФ «КРУГ» (г. Пенза). Инжиниринговые работы выполнены НПФ «КРУГ», совместно с ОАО «СУНЭТО». Пусконаладочные работы на объекте проведены СМНУ-70 (г. Новосибирск) совместно с НПФ «КРУГ».

АСУ ТП ТГ-10 является первой из серии АСУ ТП на базе ПТК «КРУГ-2000» внедряемых на данном предприятии. На очереди АСУТП котлоагрегатов №21, №5, №10, №16 и №18.
