Интегрированная автоматизированная система комплексного учёта энергоресурсов ТГК

ОПРОСНЫЙ ЛИСТ

Цели

обеспечение эффективного оперативного контроля за рациональным использованием всех видов энергоресурсов
минимизация производственных и непроизводственных затрат энергоносителей, уменьшение размеров разбаланса отпуска и потребления энергоресурсов по основным направлениям их использования
упорядочивание взаимных финансовых расчётов за отпуск / потребление энергоносителей
сокращение издержек на обслуживание ряда отдельных систем учета

Функции

Базовые:

визуализация информационных данных;
архивирование информации;
ведение точного системного времени

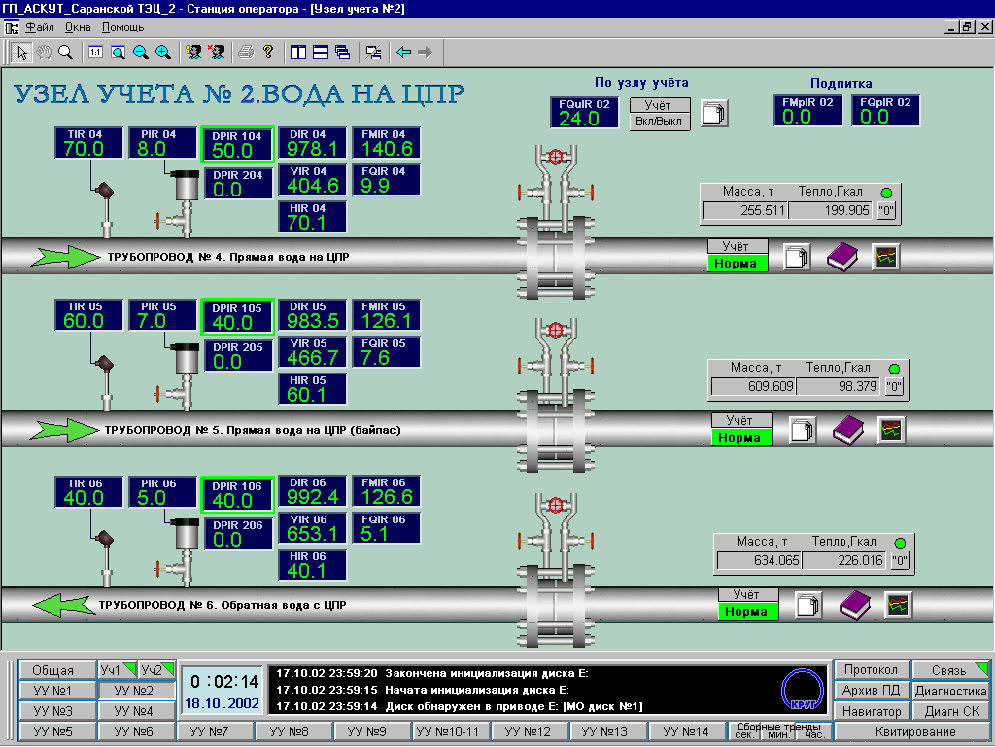

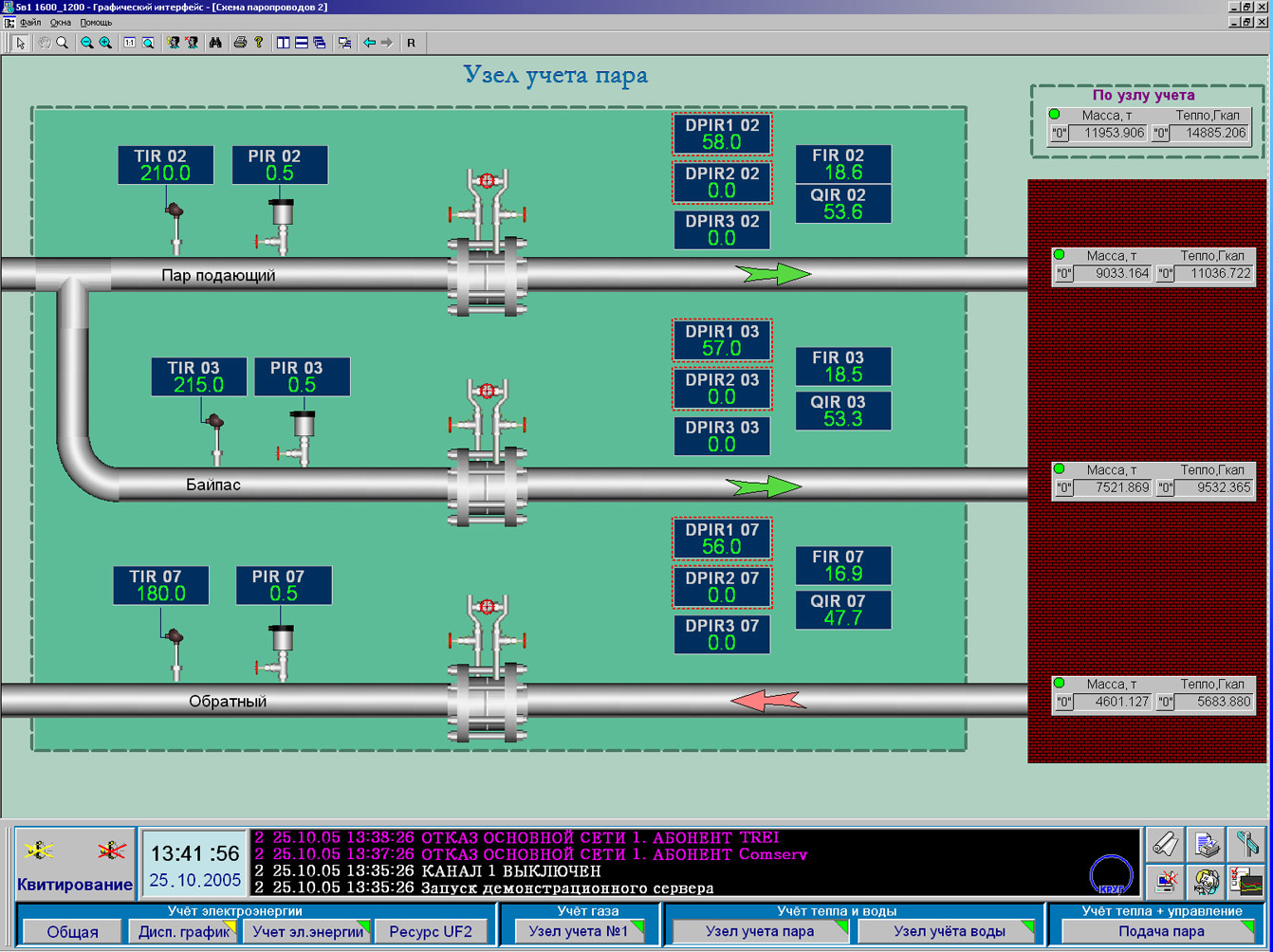

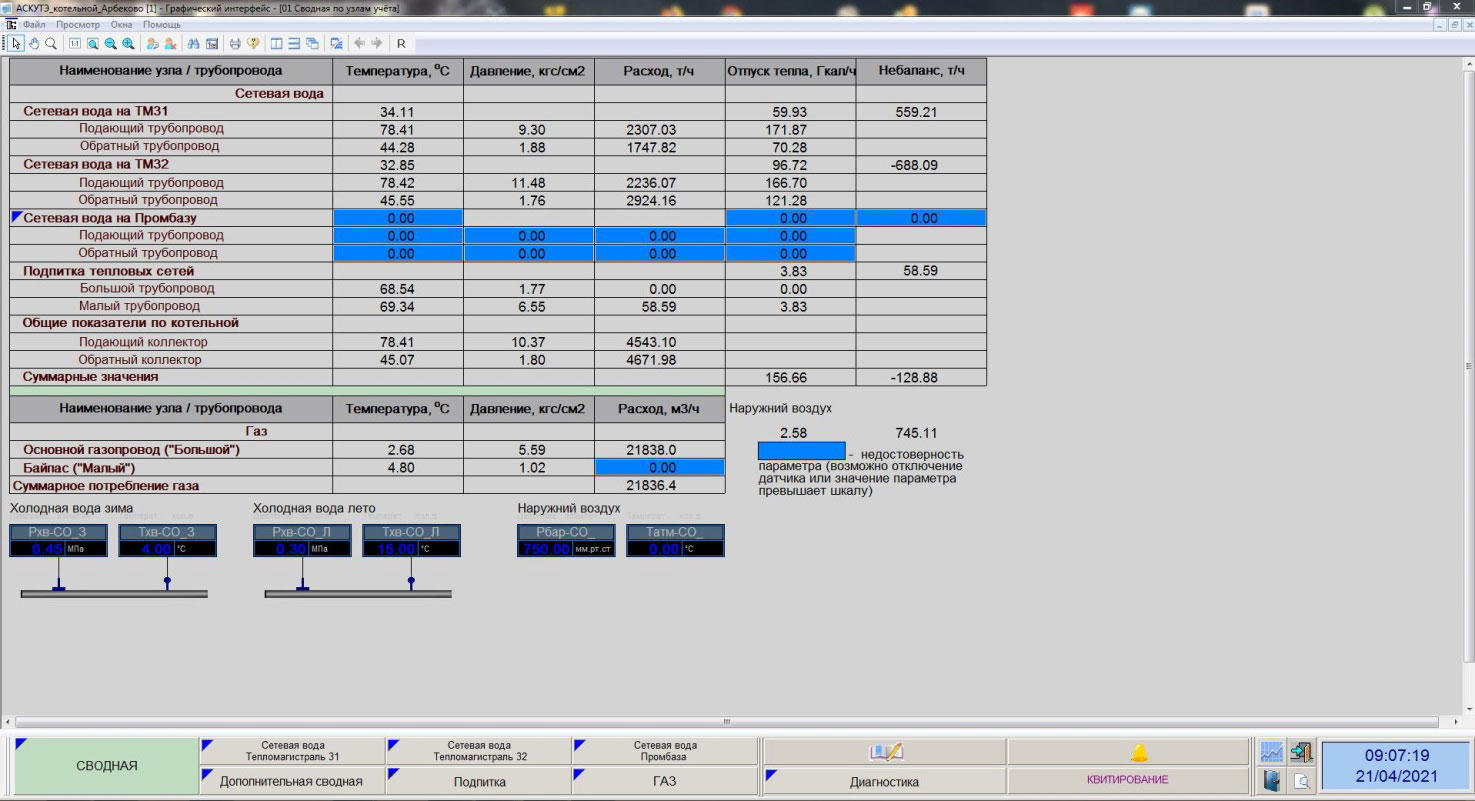

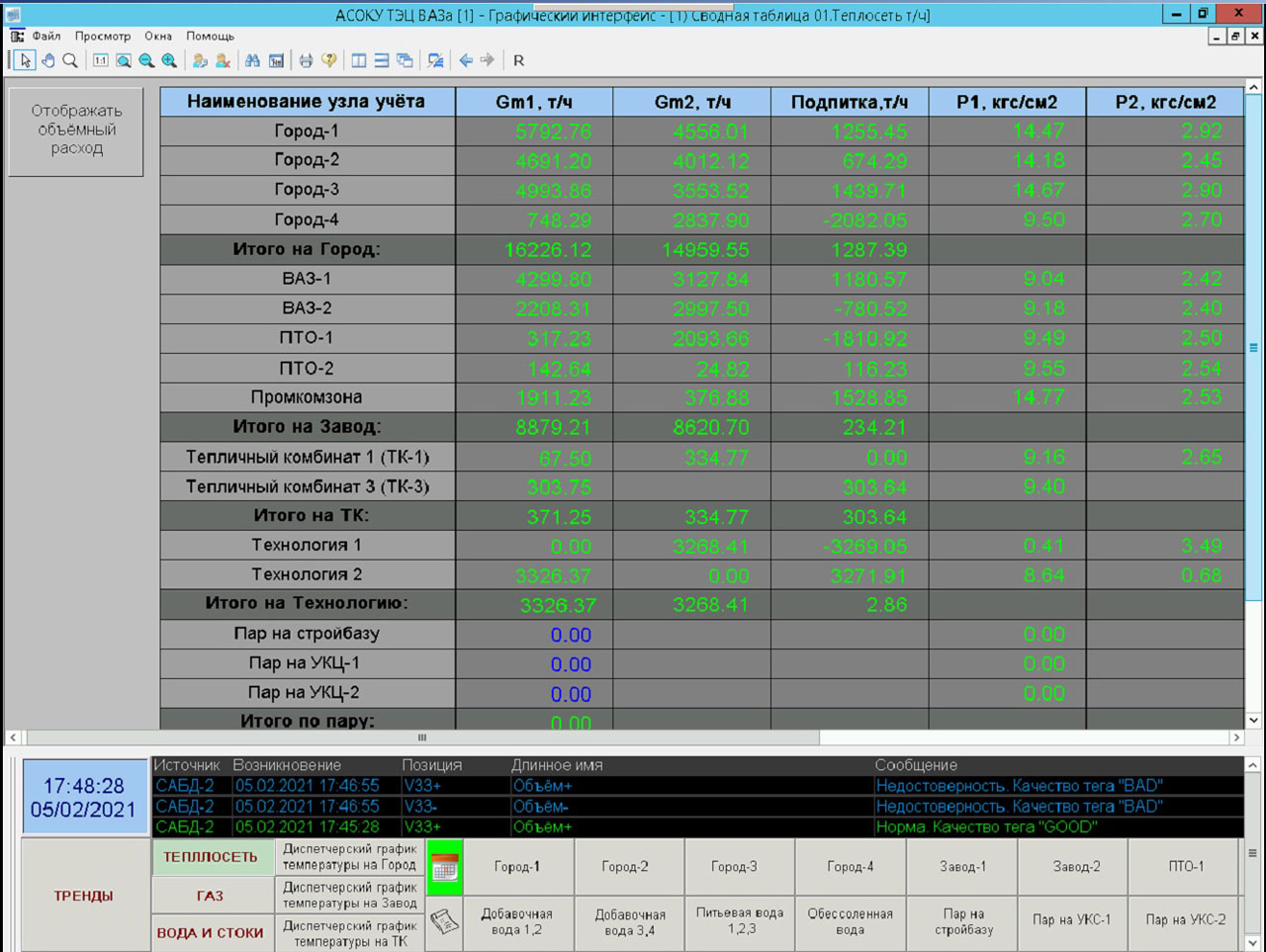

Учёт теплоносителя и тепловой энергии:

прямое измерение мгновенных и расчёт усреднённых за интервалы времени значений температуры, давления и расхода теплоносителя
расчёт расхода и тепловой энергии теплоносителя за отчётные интервалы времени
расчёт балансов выработки и потребления теплоносителя и тепловой энергии, определение нормативных и фактических теплопотерь по каждой тепломагистрали

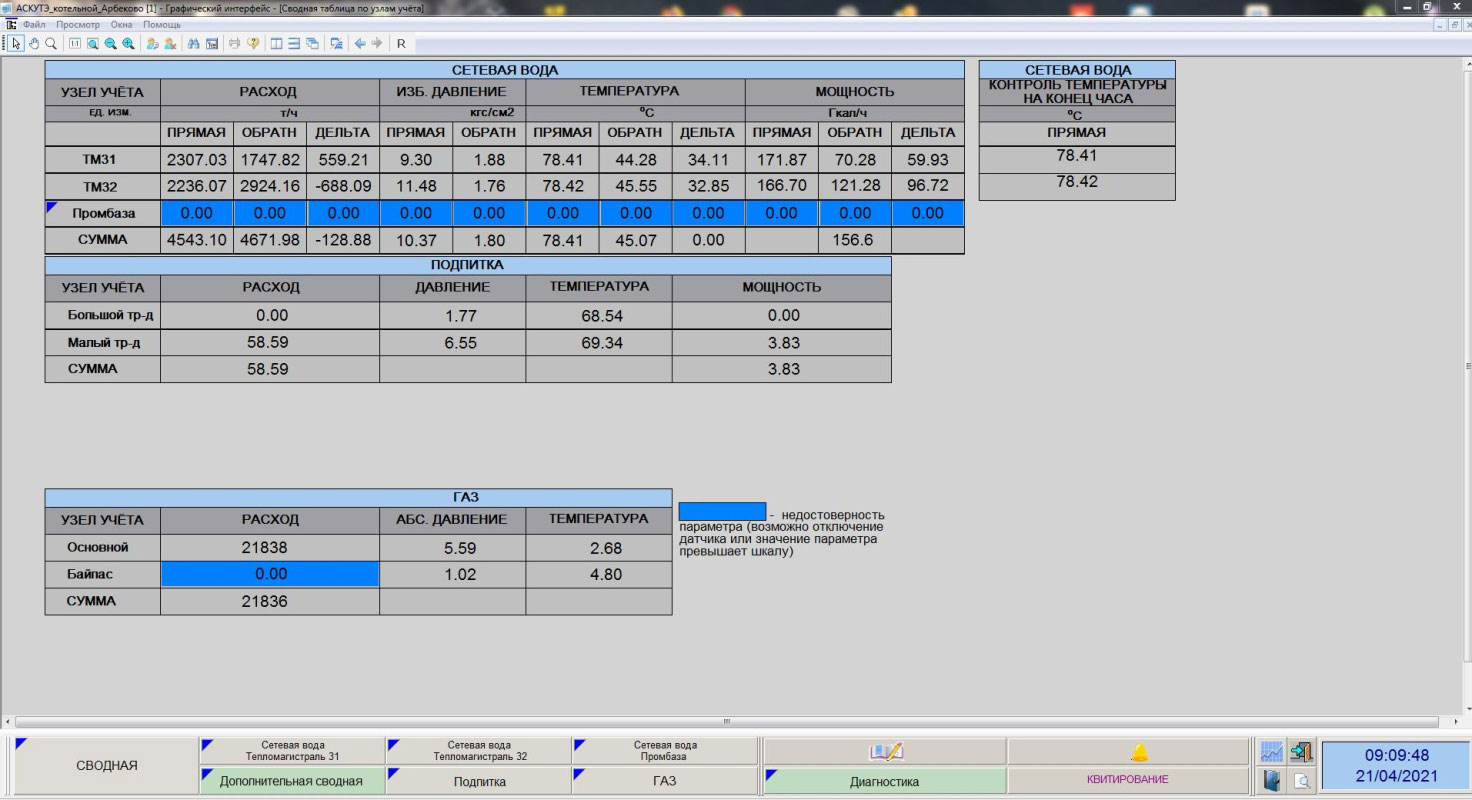

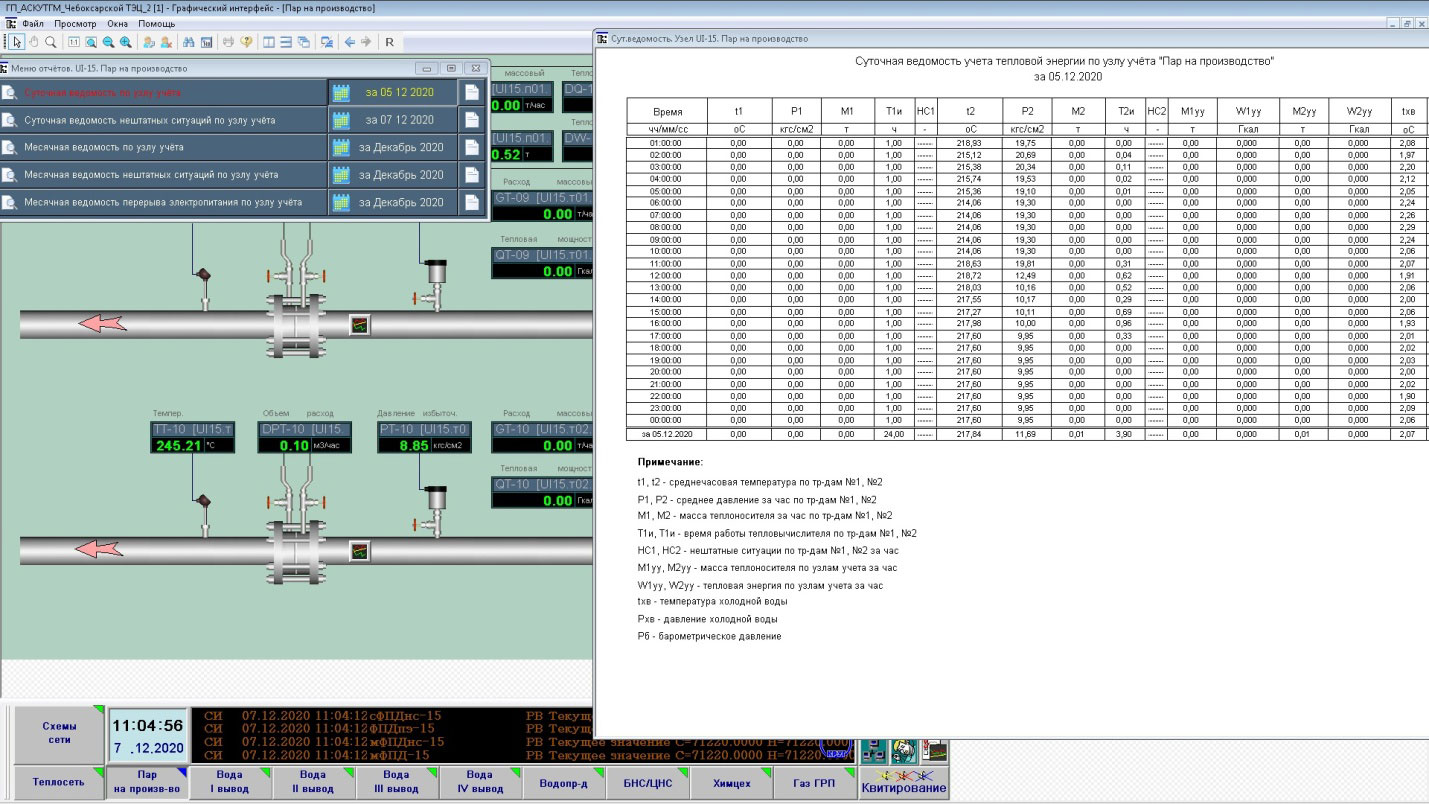

автоматическое формирование ведомостей учёта теплоносителя и тепловой энергии за отчётные интервалы времени по каждому направлению их использования

Учёт природного газа и его компонентов:

измерение мгновенных и расчёт усреднённых значений температуры, давления и расхода газа
измерение и контроль показателей качества потребляемого природного газа (теплота сгорания, влагосодержание и т.п.), путём интеграции подсистемы с высокоточными газовыми анализаторами и хроматографами
расчёт накопляемых параметров природного газа (масса, объём в рабочих и нормальных условиях) за отчётные интервалы времени
расчёт балансов отпуска/потребления природного газа по направлениям его использования, определение нормативных и фактических потерь газа по каждой магистрали
автоматическое формирование ведомостей учёта природного газа за отчётные интервалы времени по каждому направлению его использования

Учёт электрической энергии:

периодический и (или) по запросу автоматический сбор привязанных к единому астрономическому времени измеренных данных о приращениях электроэнергии с заданной дискретностью учета
автоматический расчет выработанной электроэнергии по каждому присоединению, группе присоединений, фактического и допустимого небаланса по станции (подстанции), небаланса по системам шин, потерь в трансформаторах, отпущенной электроэнергии в сети с установленным интервалом усреднения
автоматическое формирование ведомости суточного учета электроэнергии и акта баланса за месяц, квартал, год по станции в целом и по отдельным группам (присоединениям)

‹ ›

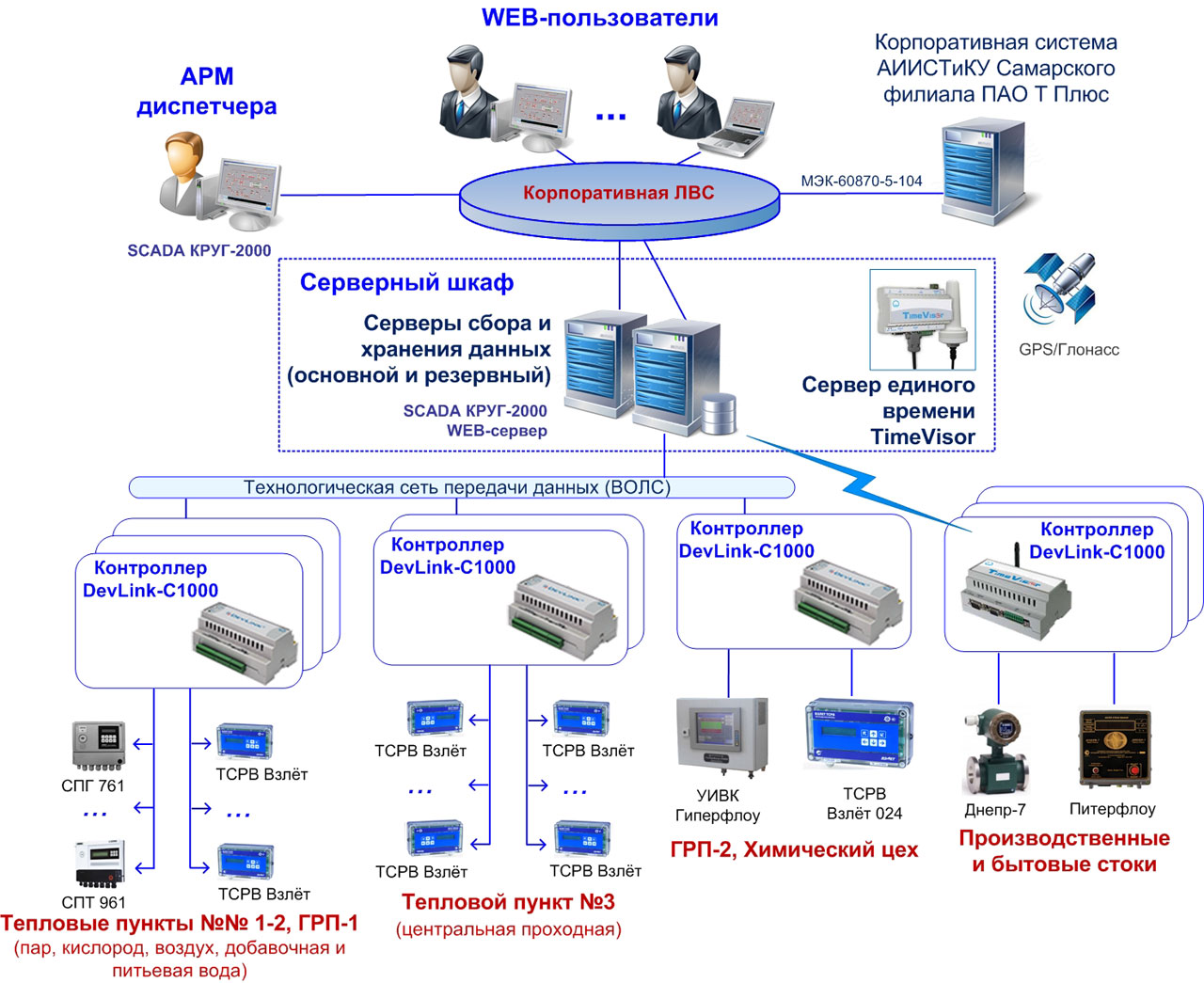

Архитектура

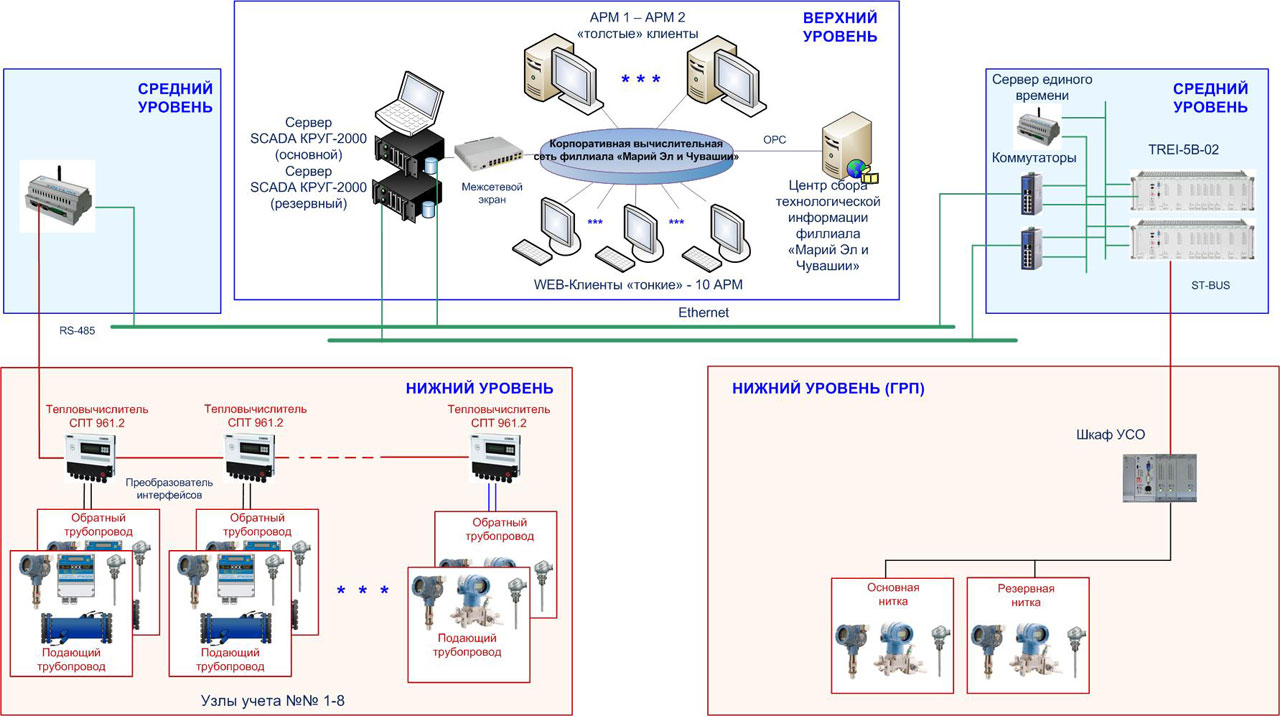

ИАСКУЭ является многоуровневой системой, в иерархии которой, в общем случае, можно выделить несколько функционально и территориально распределённых уровней сбора и обработки информации. Системы комплексного учёта энергоресурсов могут быть выполнены в нескольких вариантах.

Вариант 1. Автоматизированная система комплексного учёта энергоресурсов на базе микропроцессорного контроллера учёта децентрализованной (распределённой) структуры. Объекты автоматизации распределены по территории предприятия. Измерительные модули ввода/вывода контролера располагаются непосредственно вблизи объектов автоматизации.

Вариант 2. Автоматизированная система комплексного энергоресурсов на базе тепловычислителей и корректоров расхода газа и счетчиков электроэнергии децентрализованной структуры. Интеллектуальные устройства сбора и обработки информации располагаются в непосредственной близи от объектов автоматизации и объединены информационной шиной данных произвольной топологии.

Вариант 3. Интегрированная автоматизированная система комплексного учёта энергоресурсов крупного промышленного предприятия. Данный вариант реализации является своеобразным гибридом из отдельных локальных независимых друг от друга автоматизированных систем, различной топологии и функционального назначения и применим, как правило, на достаточно крупных промышленных предприятиях.

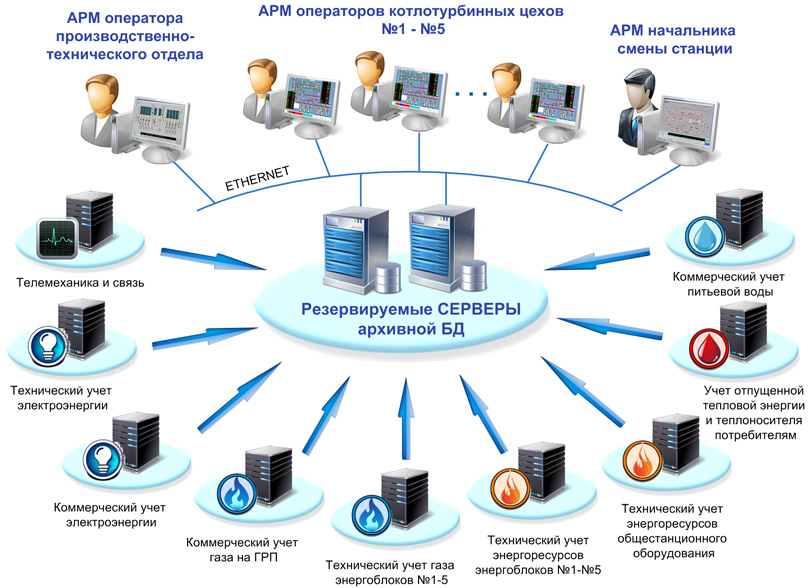

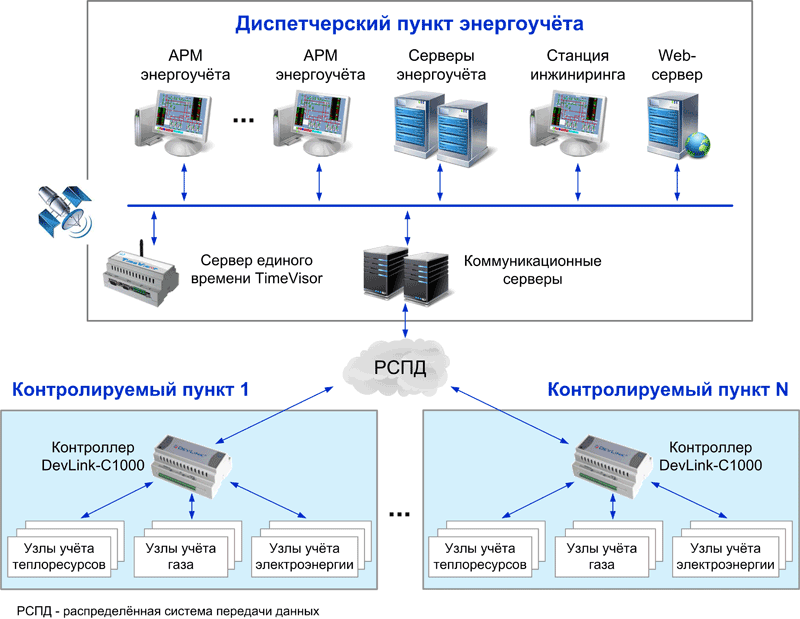

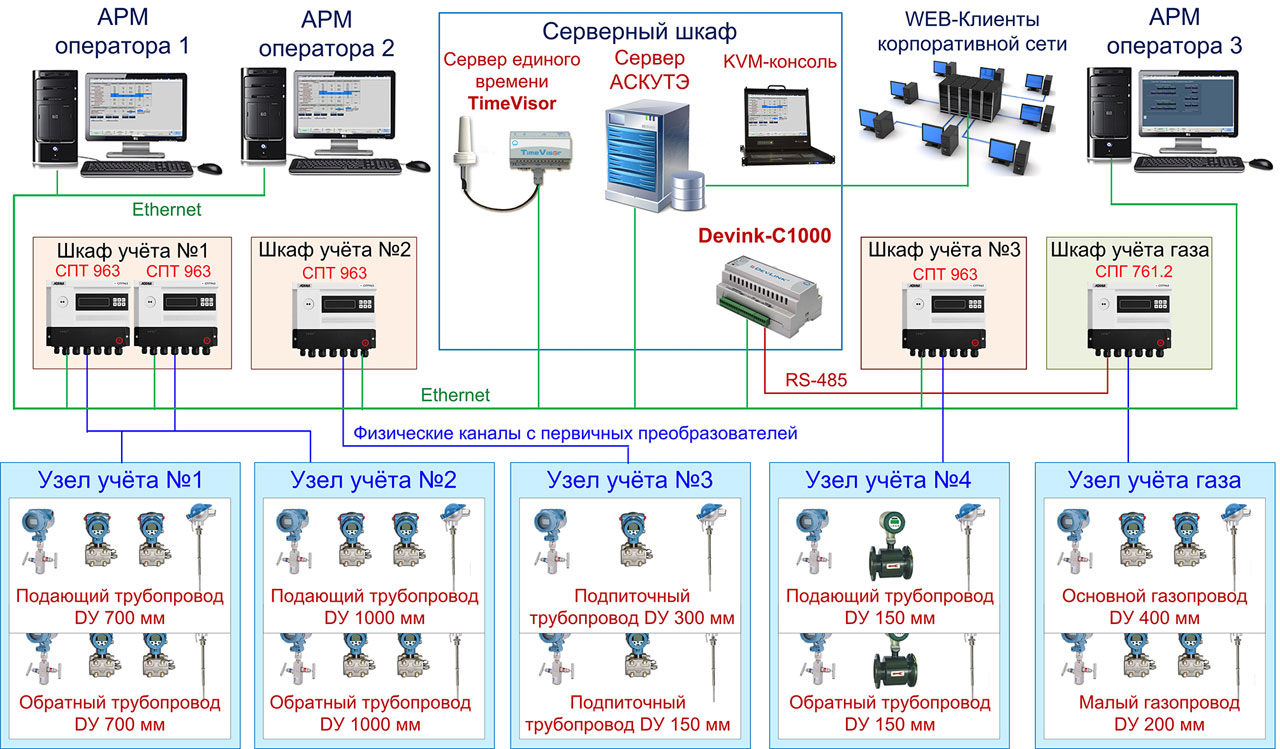

Структурная схема ИАСКУЭ РГК, ТГК

Отличительные особенности

Комплексность. Все уровни системы от узла учёта до АРМ энергоучёта объединены в единое информационное пространство, обеспечивая как горизонтальную интеграцию между отдельными локальными подсистемами (интеграция подсистем учёта теплоресурсов, газов, электроэнергии), так и вертикальную интеграцию с вышестоящими системами сбора и обработки информации, например, с ЕRP и МЕS системами предприятия.
Модульность. Система строиться в виде набора взаимосвязанных, но относительно независимых компонентов, устанавливаемых поэтапно. Проектирование осуществляется таким образом, чтобы внедрение системы позволяло реализовывать её по частям (поэтапно) без останова уже действующей части системы.
Масштабируемость (тиражируемость). Система предусматривает масштабирование (расширение) применительно к уже реализованной её части и тиражирование отдельных её сегментов (подсистем), что обуславливает возможность поэтапного подключения к системе объектов 1-й, 2-й, 3-й и последующих очередей.
Открытость. Использование открытых технологий обеспечивает возможность интеграции и управляемой согласованной работы в системе широкой номенклатурой контрольно-измерительных приборов, ведущих отечественных и зарубежных производителей.
