Система автоматизированного управления газовыми горелками ПК-7 Уфимской ТЭЦ-3

Научно-производственной фирмой «КРУГ» успешно введена в эксплуатацию система автоматического управления горелками (САУГ) котлоагрегата ТП-230-2 ст.№7 Уфимской ТЭЦ-3 на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000®). Работа проводилась в рамках технического перевооружения горелочных устройств.

Уфимская ТЭЦ-3 входит в состав ООО «Башкирская генерирующая компания», и является одним из старейших предприятий теплоэнергетического комплекса России. Предприятие отпускает электрическую энергию, а также тепловую энергию в паре и в горячей воде на нужды отопления. Основными потребителями пара являются предприятия нефтеперерабатывающей промышленности — ОАО «Уфаоргсинтез», ОАО «Новойл». Установленная электрическая мощность – 95 МВт, тепловая – 992,8 Гкал/ч. Основное топливо – природный газ, резервное – мазут.

Цели внедрения САУГ

  • Эффективное и надежное управление котлоагрегатом в нормальных и переходных режимах
  • Приведение технологического процесса работы котла в соответствие с действующими нормами и правилами
  • Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для возможности оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности
  • Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала и применения передовых технологий контроля и управления
  • Повышение экономичности работы оборудования за счет сокращения времени пусковых операций.
  • Функции системы

    • Сбор, обработка и визуализация информации о главных технологических параметрах от датчиков и исполнительных механизмов горелок
    • Формирование отчетных документов
    • Архивирование истории изменения технологических параметров
    • Автоматическая проверка герметичности (опрессовка) блоков газооборудования котла
    • Дистанционное управление электрифицированной арматурой блоков газооборудования и искроразрядным устройством
    • Обнаружение, сигнализация и регистрация отклонений технологических параметров от установленных границ
    • Выполнение алгоритмов технологических защит и блокировок
    • Автоматическое регулирование давления газа перед горелкой
    • Автоматическое регулирование соотношения «газ - воздух» на горелке
    • Автоматическое выполнение операций розжига горелки
    • Полуавтоматический розжиг с пошаговым выполнением операций с помощью промежуточных команд со средств дистанционного управления.

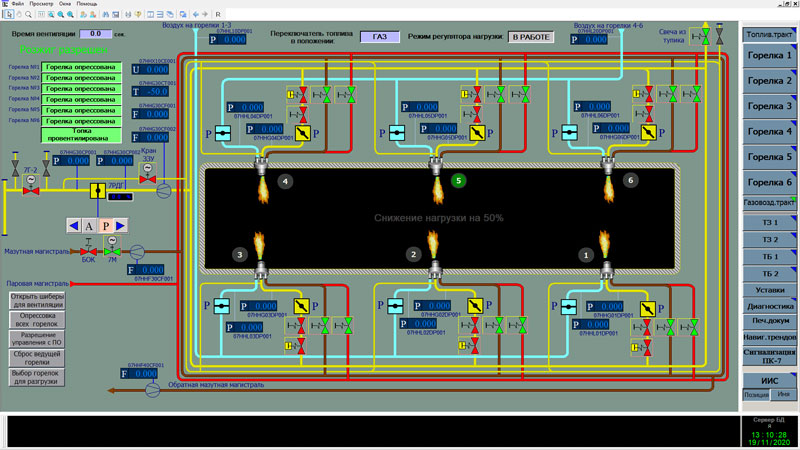

    Пример мнемосхемы «Топливный тракт»

    Структура системы

    Система автоматизированного управления газовыми горелками котлоагрегата ТП-230-2 ст. №7 разработана на базе типового решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

    • Нижний уровень системы включает в себя датчики измеряемых параметров, запорную и регулирующую арматуру
    • Средний уровень представлен центральным шкафом управления горелками ЦШУГ (размещен в помещении котельного отделения) и двумя шкафами панели оператора (размещены на площадках возле горелок с правой и левой сторон котла)
      • В состав ЦШУГ входит микропроцессорный контроллер, включающий процессорные модули, модули ввода-вывода, модуль импульсного вывода. Проектом предусмотрено 100% «горячее» резервирование мастер-модулей контроллера для повышения надежности системы управления технологическим процессом
      • Шкаф панели оператора выполнен на базе щита распределительного в котором располагается сенсорная панель.
    • Верхний уровень представлен резервируемыми автоматизированными рабочими местами (АРМ 1 и АРМ 2) под управлением SCADA КРУГ-2000® и двумя удаленными резервными пунктами управления горелками на базе сенсорной панели. АРМ машиниста осуществляет сбор, обработку и долговременное хранение данных, поступающих со среднего уровня системы, а также обеспечивает визуализацию и управление оборудованием горелочных устройств котла.

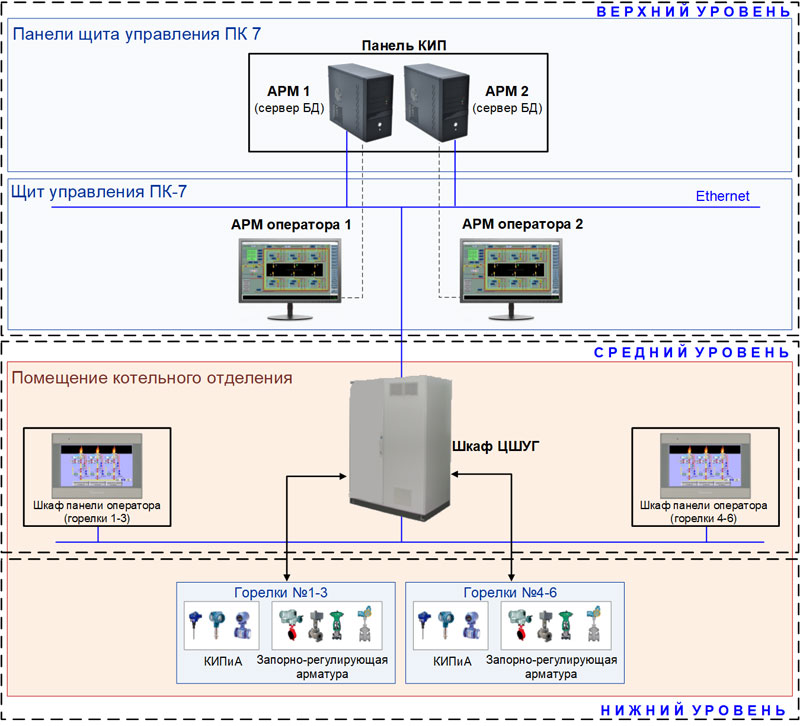

    Структурная схема САУГ котлоагрегата ТП-230-2 ст.№7

    Информационная мощность системы

    • Входные сигналы:
      • аналоговые (4-20мА) – 48 каналов;
      • дискретные 24В – 135 каналов;
      • дискретные ~220В – 57 каналов;
    • Выходные сигналы:
      • импульсный– 32 канала;
      • дискретный ~220В – 128 каналов.

    Результаты

    Внедрение САУГ на базе ПТК КРУГ-2000 обеспечивает:
