Система автоматизированного управления газовыми горелками котла ПТВМ-100 Саранской ТЭЦ-2

Фирмой «КРУГ» в рамках реконструкции газоснабжения котла введена в эксплуатацию система автоматизированного управления газовыми горелками (САУГ) котлоагрегата ПТВМ-100 ст. №1 Саранской ТЭЦ-2 на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000^®).

На Саранской ТЭЦ-2 (Мордовский филиал «ТГК-6») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. В 2012 году с участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст.№5 и ПК-19 ст. №1, в 2013 году – САУГ котлоагрегатов ПК-19 ст. №2 и ТП-47 ст. №6, в 2014 году – САУГ парового котла ПК-19 ст. №3.

Цели внедрения САУГ

Выполнение требований «Правил безопасности систем газораспределения и газопотребления»
Повышение надежности работы оборудования за счет:
- использования передовых технологий контроля и управления
- уменьшения вероятности ошибочных действий персонала
Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности.

Функции САУГ

Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла
Автоматический розжиг газовых горелок
Технологические защиты и блокировки для реализации требований нормативной документации по безопасному розжигу горелок
Дистанционное управление газовым оборудованием котла

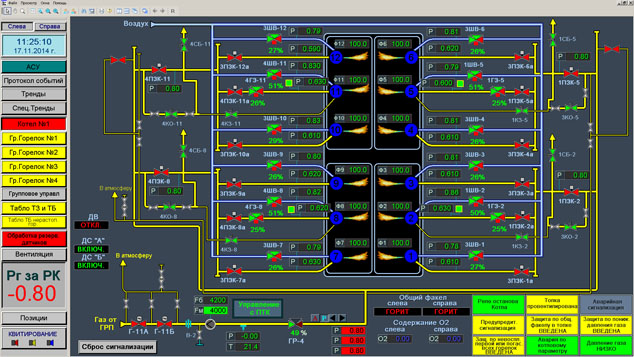

Отображение состояния оборудования газовых блоков на экранах автоматизированных рабочих мест операторов
Возможность перехода с одного вида топлива (газ/мазут) на другой без остановки горелки
Архивирование данных.

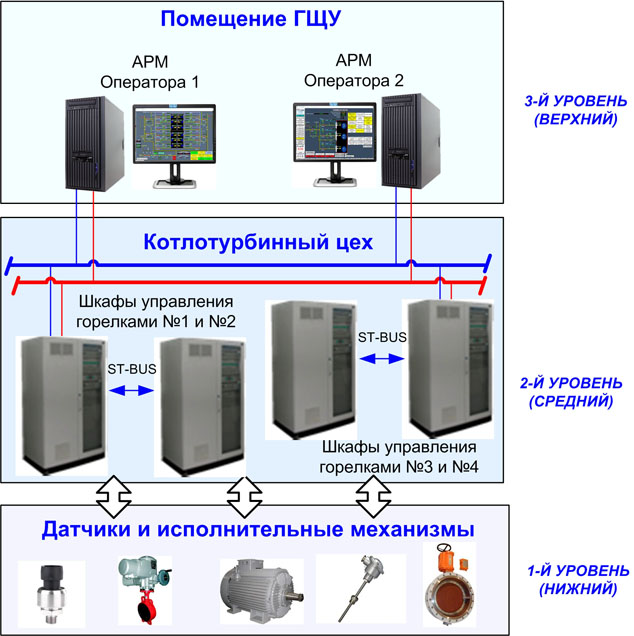

Структура системы

Система автоматизированного управления горелок к/а ПК-19 ст. №3 разработана на базе типового технического решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен четырьмя шкафами управления горелками. Микропроцессорные контроллеры со 100%-ным резервированием процессорных модулей обеспечивают работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и информационной подсистемы. В каждом из шкафов управления горелками предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели оператора.

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами машиниста котла (АРМ1 и АРМ2) под управлением SCADA КРУГ-2000^®, совмещенными по функциям с серверами БД.

АРМ1 и АРМ2 машиниста осуществляют сбор, обработку визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Информационная мощность системы

Аналоговых входных сигналов – 128
Дискретных входных сигналов – 336
Дискретных выходных сигналов – 208.

Внедрение САУГ обеспечивает:

выполнение требований «Правил безопасности систем газораспределения и газопотребления»
повышение безопасности розжига котлоагрегата
повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
повышение коэффициента готовности оборудования.

Инжиниринговые и пусконаладочные работы выполнены специалистами НПФ «КРУГ».
