Система автоматизированного управления газовыми горелками парового котла ПК-19 Саранской ТЭЦ-2

Фирмой «КРУГ» в рамках реконструкции газоснабжения котла введена в эксплуатацию система автоматизированного управления газовыми горелками (САУГ) котлоагрегата ПК-19 ст. №3 Саранской ТЭЦ-2 на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000^®).

На Саранской ТЭЦ-2 (Мордовский филиал «ТГК-6») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. В 2012 году с участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст.№5 и ПК-19 ст. №1, в 2013 году – САУГ котлоагрегатов ПК-19 ст. №2 и ТП-47 ст. №6, в 2014 году – САУГ водогрейного котла ПТВМ-100 ст. №1.

Цели создания САУГ

• Выполнение требований «Правил безопасности систем газораспределения и газопотребления»
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования системы автоматизированного управления газовыми горелками для возможности оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности
• Повышение надежности работы газового оборудования за счет передовых технологий контроля и управления.

Функции САУГ

• Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла
• Автоматический розжиг газовых горелок
• Поддержка возможности перехода с одного вида топлива (газ/мазут) на другой без остановки горелки
• Технологические защиты и блокировки для реализации требований нормативной документации по безопасному розжигу горелок
• Дистанционное управление газовым оборудованием котлоагрегата

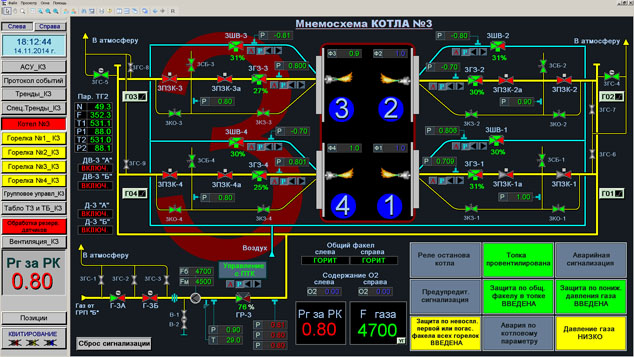

• Отображение состояния оборудования газовых блоков на экранах автоматизированных рабочих мест операторов (АРМ)
• Архивирование данных.

Структура системы

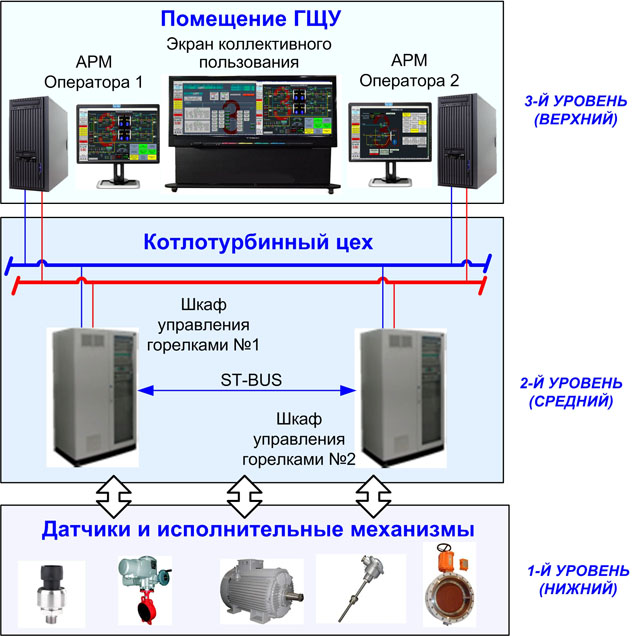

Система автоматизированного управления горелок к/а ПК-19 ст. №3 разработана на базе типового технического решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен двумя шкафами управления горелками. Микропроцессорные контроллеры со 100%-ным резервированием процессорных модулей обеспечивают работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и информационной подсистемы. В каждом из шкафов управления горелками предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели оператора.

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами  оператора котла под управлением SCADA КРУГ-2000^®, совмещенными по функциям с серверами БД, и двумя экранами коллективного пользования.

АРМ1, АРМ2 оператора осуществляют сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Информационная мощность системы

• Аналоговых входных сигналов – 64
• Дискретных входных сигналов – 142
• Дискретных выходных сигналов – 80.

Внедрение САУГ обеспечивает:

• выполнение требований «Правил безопасности систем газораспределения и газопотребления»
• повышение безопасности розжига котлоагрегата
• повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
• повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых
• операций
• повышение коэффициента готовности оборудования.

Инжиниринговые и пусконаладочные работы выполнены специалистами НПФ «КРУГ».
