Модернизация АИИС объединенного водоподготовительного комплекса Саранской ТЭЦ-2

Объединенный водоподготовительный комплекс (ОВК) Саранской ТЭЦ-2 предназначен для химической обработки сырой воды с целью получения воды нормируемого качества и подачи ее в цикл работы ТЭЦ. Водоподготовка является обязательным элементом функционирования ТЭЦ. С одной стороны, от качества воды зависит обеспечение населения электроэнергией, горячим водоснабжением и отоплением, с другой – должный уровень водоподготовки важен для сохранности оборудования предприятия.

Саранская ТЭЦ-2 (филиал «Мордовский» ПАО «Т Плюс») обеспечивает отопление и горячее водоснабжение Центральной, Северо-западной и Северо-восточной частей города. С участием НПФ «КРУГ» введены в эксплуатацию САУГ паровых котлов ТП-47 ст. №5 и №6, котлов ПК-19 ст. №1 и №2, САУГ котлоагрегатов ПК-19 ст. №2 и №3, САУГ водогрейного котла ПТВМ-100, АСУ ТП турбогенератора ст. №2, АСУ ТП ГРП, система бесперебойного питания горелок котлов ПК-19 и ТП-47, система учета энергоресурсов ТЭЦ.

Цели проекта

• Повышение эффективности производства при улучшении качества химочищенной воды на выходе технологического процесса ОВК, что положительно влияет на состояние основного энергетического оборудования – деаэраторов, энергетических котлов и турбин
• Обеспечение надежной, безаварийной работы технологического оборудования
• Выполнение требований безопасности
• Улучшение условий труда эксплуатационного персонала.

Основные функции системы

• Сбор и отображение на мониторе автоматизированного рабочего места (АРМ) оператора данных от различных датчиков и приборов, данных о состоянии запорно-регулирующей арматуры, насосов и другого оборудования
• Управление запорно-регулирующей арматурой и насосами с АРМ оператора
• Формирование световой и звуковой сигнализации в случае нарушения заданных границ, неисправности оборудования или иных нештатных ситуаций
• Ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.

Архитектура системы

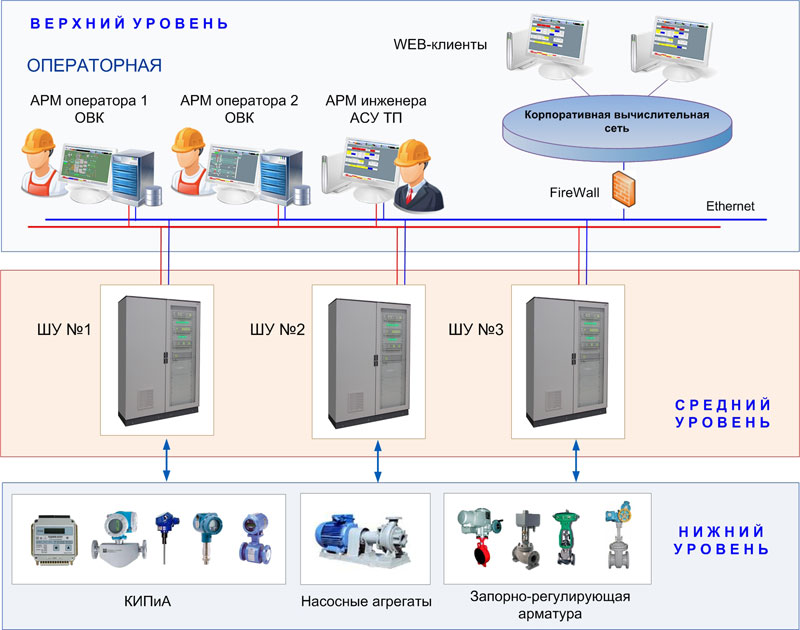

Автоматизированная информационно-измерительная система ОВК (АИИС ОВК) Саранской ТЭЦ-2 имеет трехуровневую архитектуру, реализованную на базе программно-аппаратного (программно-технического) комплекса КРУГ-2000^® (ПАК ПТК КРУГ-2000).

1-й (нижний) уровень представлен датчиками измеряемых параметров, запорно-регулирующей арматурой, насосными агрегатами, приборами измерения расхода и уровня.

2-й (средний) уровень системы представлен шкафами управления с резервируемыми промышленными контроллерами DevLink-C1000 (100%-е горячее резервирование) и модулями ввода/вывода DevLink-A10 из состава ПАК ПТК КРУГ-2000. Контроллерное оборудование функционирует под управлением Системы Реального Времени Контроллера (СРВК) разработки НПФ «КРУГ».

3-й (верхний) уровень системы представлен АРМ инженера и двумя АРМ операторов с установленной SCADA КРУГ-2000 (по схеме 100%-го горячего резервирования), выполняющими функции сбора, обработки, визуализации и архивирования данных с датчиков нижнего уровня, функции управления исполнительными механизмами и насосными агрегатами.

WEB-клиенты («тонкие» клиенты) могут также отслеживать текущие параметры системы в зависимости от загрузки и быстродействия оборудования и сети, просматривать отчётные документы, сформированные автоматически, без управления системой.

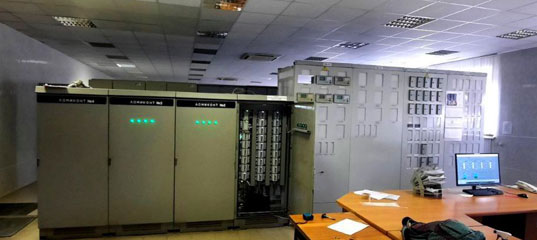

Особенность проекта – замена контроллерного оборудования в существующих шкафах управления ОВК без замены существующего оборудования верхнего уровня.

Компанией «КРУГ» выполнен полный комплекс работ «под ключ», включая проектирование внутришкафного размещения контроллерного оборудования, поставку оборудования, инжиниринг, монтаж и пусконаладочные работы:

• разработана проектно-конструкторская документация на внутришкафное размещение модулей, клеммников, кабельной разводки
• произведена замена устаревших микропроцессорных контроллеров «Ломиконт» на современное контроллерное оборудование DevLink-C1000, восстановлено подключение внешних кабелей связи
• выполнено программирование контроллеров в части разработки алгоритмов управления, регулирования, блокировок, группового управления по заданным алгоритмам

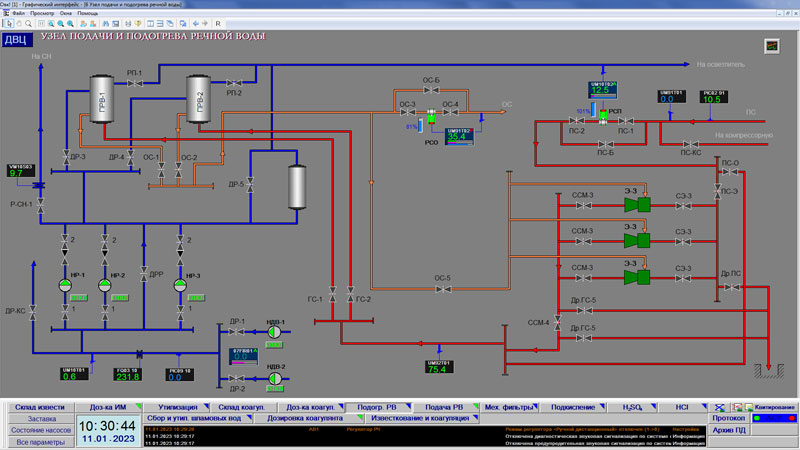

• обновлено программное обеспечение АРМ оператора ОВК до актуальной версии SCADA КРУГ-2000 с разработкой мнемосхем и электронных ведомостей работы оборудования.

Результаты

Установка нового контроллерного оборудования DevLink-С1000 позволяет оперативному персоналу ОВК вести автоматизированное управление технологическим процессом непрерывно, без сбоев оборудования и, соответственно, без рисков возникновения аварийных ситуаций. Повышение скорости обмена данными АРМ оператора ОВК с новым контроллерным оборудованием, соответственно, сокращение времени обновления информации на экранах мониторов, дает возможность персоналу эффективнее управлять технологическим процессом, быстрее принимать правильные решения при возможных аварийных ситуациях. Все это в конечном итоге способствует улучшению качества химочищенной воды на выходе технологического процесса ОВК, что влияет на улучшение состояния основного энергетического оборудования – деаэраторов, энергетических котлов и турбин.
