Автоматизация питательных турбонасосных агрегатов энергоблоков ТЭЦ / ГРЭС

Типовое решение – АСУ ТП питательных турбонасосных агрегатов энергоблоков (ПТНА) – предназначено для повышения уровня автоматизации технологических процессов ТЭЦ/ГРЭС с учетом современных требований к технологическому оборудованию объектов энергетики.

АСУ ТП ПТНА, разработанная на базе программно-аппаратного (программно-технического) комплекса КРУГ-2000 (ПАК ПТК КРУГ-2000^®), обеспечивает:

• повышение технико-экономических показателей станции (выработки электроэнергии)
• повышение надежности и безопасности эксплуатации оборудования
• персонал своевременной и достоверной информацией о ходе технологического процесса и состоянии оборудования.

Основные функции

• Сбор и представление информации о статусе оборудования и параметрах работы насосов
• Дистанционное управление исполнительными механизмами
• Представление информации и управление оборудованием с панели оператора, расположенной в шкафу управления
• Регулирование изменения давления на входе и на выходе концевого уплотнения с помощью программного регулятора с возможностью его настроить через панель управления
• Реализация технологических защит и блокировок для безопасного включения питательных турбонасосных агрегатов в работу
• Регистрация возможных аварийных ситуаций
• Информационный обмен с АРМ-оператора на базе SCADA как по открытым протоколам обмена (ОРС, ModBus и др.), так и по проприетарным протоколам обмена (например, SCADA КРУГ-2000).

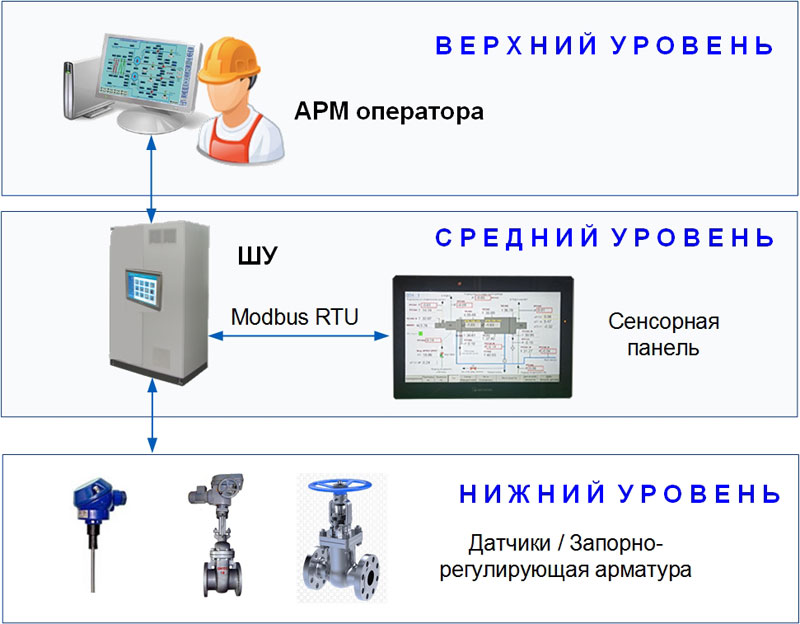

Структура системы имеет трехуровневую архитектуру

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен контроллерным оборудованием в шкафном исполнении со 100%-м резервированием процессорных модулей. Контроллерное оборудование в автоматизированном режиме обеспечивает прием, преобразование, логическую обработку в реальном времени текущих физических параметров технологического процесса с передачей данных на АРМ оператора, а также формирование управляющих воздействий на исполнительные механизмы.

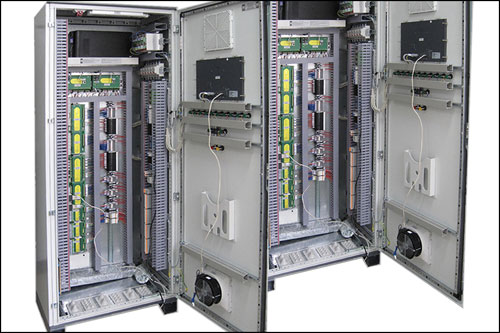

Шкафы управления (ШУ), установленные на энергоблоках, позволяют перенести нагрузку с питательных электронасосов (ПЭН) на ПТНА, тем самым разгрузив систему и увеличить её общую надежность. В ШУ предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели.

3-й (верхний) уровень системы представлен АРМ оператора с установленной SCADA-системой.

Общая информационная мощность системы (на примере энергоблоков СВПТ-340-1000)

• Входных аналоговых параметров – 48
• Входных дискретных параметров – 32
• Выходных аналоговых параметров – 8
• Выходных дискретных параметров – 64
• Ручной ввод – 77.

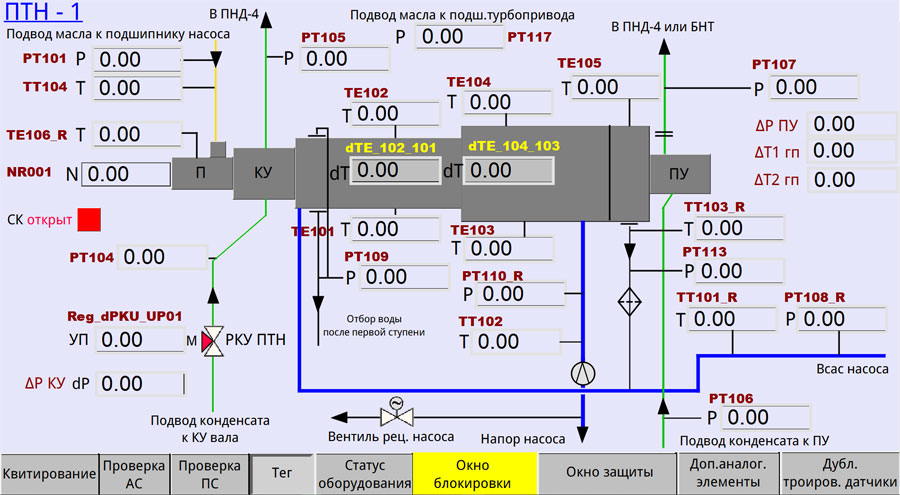

Интерфейс управления ПТНА

Пример внедрения

Примером может служить участие НПФ «КРУГ» в проекте технического перевооружения питательных турбонасосных агрегатов (ПТНА) энергоблоков СВПТ-340-1000 № 1 и № 6 Кармановской ГРЭС (Башкирская генерирующая компания) с внедрением АСУ ТП и установкой контроллерных шкафов управления из состава программно-аппаратного (программно-технического) комплекса КРУГ-2000.

В Республике Башкортостан на базе российского ПАК ПТК КРУГ-2000 внедрено более 150 АСУ ТП котлоагрегатов, турбоагрегатов, бойлерных установок, систем телемеханики, компьютерных тренажерных комплексов для персонала ТЭЦ, автоматизированных систем диспетчерского контроля (АСДК).

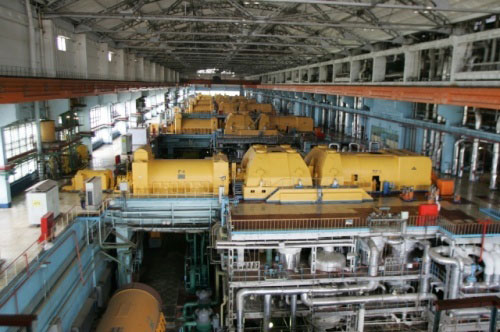

Кармановская ГРЭС – самая мощная тепловая электростанция в Республике Башкортостан, расположена на реке Буй в г. Нефтекамск, является одной из крупнейших в России. Входит в состав Башкирской генерирующей компании (ПАО «Интер РАО»). Помимо электрической энергии отпускает тепловую энергию в виде горячей воды и пара. Установленная электрическая мощность – 856,2 МВт, тепловая – 204 Гкал/ч. Основное топливо – природный газ, резервное – мазут.

Информационные листы

Перевооружение питательных турбонасосных агрегатов энергоблоков Кармановской ГРЭС

АСУ ТП ПТНА-1

Кармановская ГРЭС

Нефтекамск, Республика Башкортостан

КРУГ участвует в техперевооружении Кармановской ГРЭС

АСУ ТП ПТНА-6

Кармановская ГРЭС

Нефтекамск, Республика Башкортостан

КРУГ участвует в техперевооружении энергоблоков Кармановской ГРЭС
