АСУ ТП системы водоподготовки Ульяновской ТЭЦ-1

АСУ ТП узла предочистки системы водоподготовки Ульяновской ТЭЦ-1 выполнена на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000). Работы по внедрению системы проводились в рамках реализации масштабного экологического проекта по переводу производственных процессов ТЭЦ на бессточные технологии, который позволил исключить стоки в р. Свияга.

Техническое перевооружение системы водоподготовки Ульяновской ТЭЦ-1 позволило устранить проблемы общего сброса в природные объекты загрязненных стоков и улучшить качество вырабатываемой воды для ее повторного использования. Были автоматизированы производственные процессы подготовки подпиточной воды, продувки цирксистем и максимального возврата на повторное использование сточных вод для технических нужд станции в закрытой циркуляции.

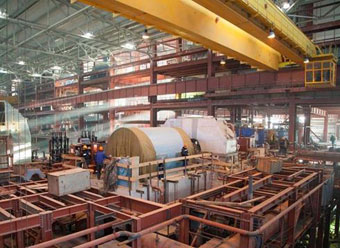

Ульяновская ТЭЦ-1 — предприятие теплоэнергетики, входящее в состав Ульяновского филиала ПАО «Т Плюс». Основная функция ТЭЦ — производство и распределение теплоэнергии. Обслуживает потребителей Ленинского и Засвияжского районов г. Ульяновска. Установленная электрическая мощность — 435 МВт; установленная тепловая мощность – 1539 Гкал/час.

В состав автоматизируемого оборудования входят два осветлителя и новые локальные очистные сооружения (ЛОС) с монтажом уникального фильтр-пресса (Diefenbach S.r.L., Италия) глубокого обезвоживания шламовых вод: фильтрат (условно чистая вода) используется повторно, а полученный практически сухой остаток – кек – утилизируется.

Цели

эффективного и безопасного управления оборудованием системы водоподготовки ТЭЦ.

Функции системы

Система позволяет выполнять следующие основные функции:

сбор и первичную обработку информации о состоянии процесса подготовки подпиточной воды и оборудования
обеспечение противоаварийных защит и блокировок по уровню в емкостях
поддержание значений pH известкового молока на требуемом уровне
управление работой насосов и однооборотных электрических механизмов
предоставление информации оперативному персоналу о технологическом процессе
контроль и регистрацию технологических параметров процесса подготовки подпиточной воды.

Архитектура системы

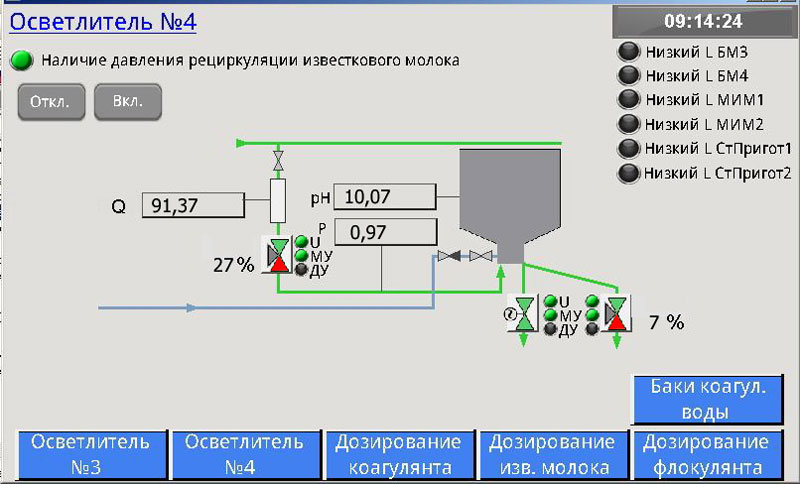

Автоматизированная система узла предочистки системы водоподготовки Ульяновской ТЭЦ-1 внедрена на базе ПТК КРУГ-2000^®. Рабочее место оператора организовано с помощью панели с сенсорным экраном. Контроллерное оборудование и сенсорная панель оператора размещены в шкафу управления, от которого реализуется дистанционное автоматическое управление режимами работы двух осветлителей (включая автоматическое поддержание заданного уровня рН), а также другого технологического оборудования.

Система предусматривает возможность расширения, включающего в себя установку сервера SCADA-системы КРУГ-2000^® на главном щите управления станции водоочистки с организацией рабочего места оператора.

Информационная мощность

Аналоговых входных сигналов – 16
Дискретных входных сигналов – 104
Дискретных выходных сигналов – 18
Аналоговых выходных сигналов – 25.

Результаты

Внедрение АСУ ТП узла предочистки системы водоподготовки Ульяновской ТЭЦ-1 позволило максимально снизить риски загрязнения природных водных ресурсов, достичь значительного экономического эффекта за счет оптимизации эксплуатационных затрат на выработку обессоленной воды и объемы забора исходной воды.
