АСУ ТП парового котла ТГМ-84 Стерлитамакской ТЭЦ

Произведено расширение до полномасштабной автоматизированной системы управления технологическим процессом (АСУ ТП) парового котла ТГМ-84 ст. №4 Стерлитамакской ТЭЦ с модернизацией существующей системы автоматического управления горелками котла (САУГ).

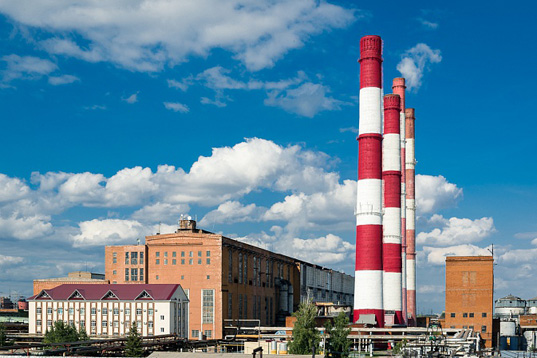

Стерлитамакская ТЭЦ входит в Башкирскую генерирующую компанию, поставляет электрическую энергию и мощность на оптовый рынок электрической энергии. Является основным источником тепловой энергии для системы централизованного теплоснабжения города Стерлитамака. Установленная электрическая мощность — 345 МВт, тепловая — 1621 Гкал/час.

Система управления технологическим оборудованием котлоагрегата создана с использованием типового технического решения, реализованного на ряде тепловых электростанций России, в том числе на Архангельской ТЭЦ, Северодвинской ТЭЦ-2, Ульяновской ТЭЦ-1, Актауской ТЭЦ-1(в Казахстане) и др.

Цели и задачи

• Расширение системы автоматизации до уровня полномасштабной АСУ ТП
• Модернизация существующей САУГ котла
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для оперативного управления и ведения технической отчетности
• Реализация алгоритмов защит и блокировок котла в соответствии с требованиями нормативных документов
• Повышение надежности работы оборудования, качества регулирования за счет использования передовых технологий контроля и управления.

В рамках проекта выполнены:

• разработка полного комплекта проектной документации
• демонтаж существующей системы контроля за работой агрегата
• поставка и монтаж оборудования КИПиА, исполнительных механизмов, шкафов, пультов и панелей управления
• полный комплекс инжиниринговых и пусконаладочных работ.

Модернизацией также были затронуты:

• система химико-технологического мониторинга (СХТМ), включая организацию устройств подготовки пробы и линий ее транспортировки от парового котла до экспресс-лаборатории
• информационно-измерительная система (ИИС)
• система бесперебойного питания АРМов и электроприводов газовых блоков
• система контроля вибрации и механических величин (вибродиагностика).

Основные функции системы

• Измерение и контроль технологических параметров с последующим архивированием ретроспективной информации
• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• Выполнение алгоритмов технологических защит и блокировок (ТЗиБ) котлоагрегата на базе контроллера c резервированием процессорной части
• Автоматический розжиг и управление газовыми горелками (САУГ)
• Дистанционное управление оборудованием котла:
• втоматизированный пуск
• дистанционный останов (ДОК)
• и др.
• Регулирование технологических параметров (САР)
• Отработка задания на изменение нагрузки от общестанционного регулятора
• Формирование отчетных документов
• Поддержка единства системного времени
• Разграничение доступа к функциям системы
• Протоколирование всех событий в системе, включая действия оперативного персонала
• и другие.

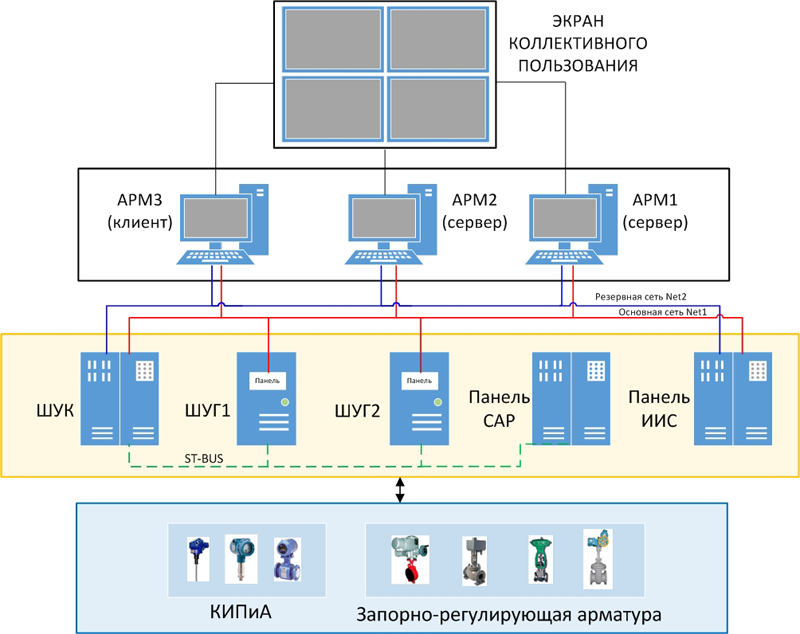

Архитектура системы

АСУ ТП парового котла функционирует на базе программно-аппаратного (программно-технического) комплекса КРУГ-2000 (ПАК ПТК КРУГ-2000^®) и представляет собой трехуровневую систему.

Первый (нижний) уровень системы включает в себя датчики измеряемых параметров, запорную и регулирующую арматуру совместно с исполнительными механизмами, источники дискретной информации.

Второй (средний) уровень системы представлен:

• Шкафом управления котлом
• Шкафами управления горелками №1 и №2 с сенсорными панелями операторов
• Панелью системы автоматического розжига горелок котла
• Панелью информационно-измерительной системы.

Третий (верхний) уровень содержит:

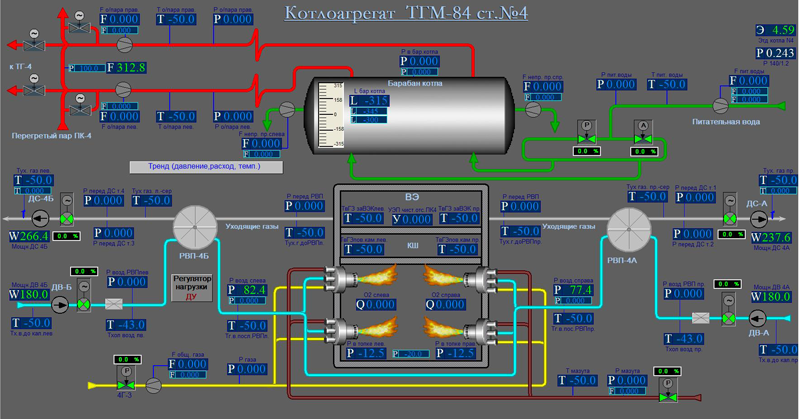

• Два резервируемых АРМ машиниста котла, совмещенных с серверами, под управлением SCADA КРУГ-2000, осуществляющих управление, сбор, обработку, хранение и визуализацию данных от контроллеров
• Станцию АРМ машиниста котла (клиент) для мониторинга состояния системы
• Экран коллективного пользования.

Результаты

Компанией «КРУГ» совместно со своими партнерами выполнены работы «под ключ» по проектированию, поставке оборудования, инжинирингу, монтажу и пусконаладочным работам.

Внедрение АСУ ТП на базе ПАК ПТК КРУГ-2000 обеспечивает выполнение всех требований действующих нормативных документов в области энергетики, приводит к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.
